技術名稱：涂塑鋼管（連接方式：承插口或焊接）

一、生產工藝

涂塑復合鋼管是以預處理的鋼管為基材，以塑料粉末為涂層材料，加熱后在其內、外表面熔融涂敷一層塑料層的鋼塑復合產品。在大口徑供水工程中常選用的理想管材為內環氧樹脂涂層外聚乙烯涂層鋼管。

二、涂塑管道特點性能

涂塑復合鋼管的特點：它集鋼材優越的機械性能與高分子材料卓越的耐化學腐蝕性能于一體，極大地延長了鋼管的使用壽命，具有獨特的防腐耐酸堿性、抗磨損、無結垢、助潤滑、耐負壓等優越性集合兩種管材的優勢，是一種新型的給水、防腐管道。

聚乙烯涂層良好的韌性抗沖擊性能好，耐植物根系穿刺，耐化學腐蝕，有較好的耐候性，一般應用于鋼管外壁防腐。環氧樹脂涂層具有很強的耐酸堿性和耐腐蝕性，不易脫落、表面光滑、不宜結垢、安全衛生，能有效防止管道內壁生銹導致的水源污染，一般用于鋼管內壁防腐。

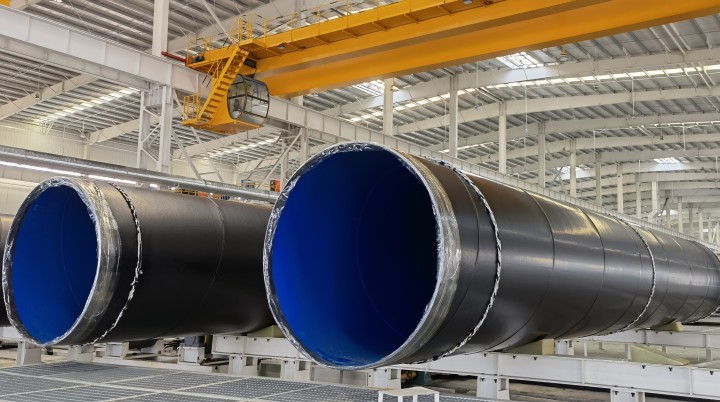

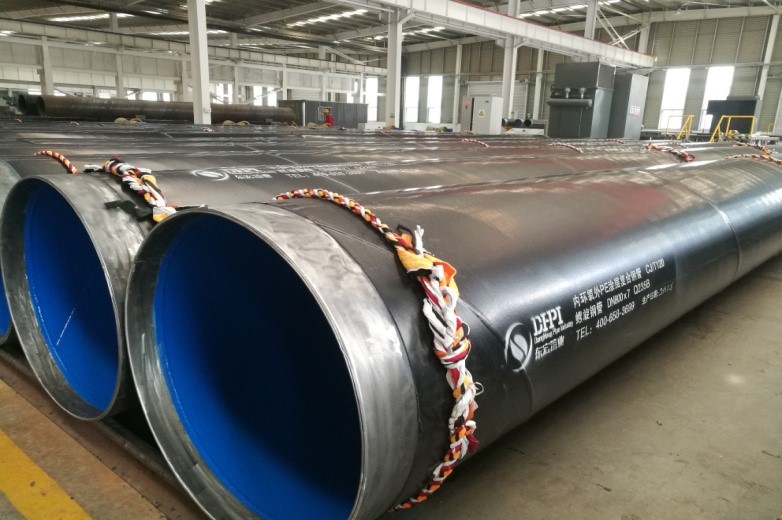

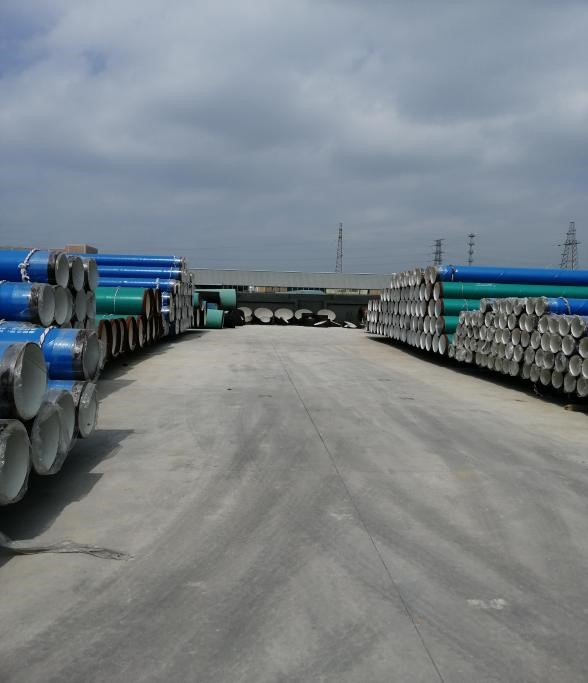

圖1  內環氧樹脂外聚乙烯涂層鋼管產品圖

三、涂塑鋼管性能特點

1、極強的附著力

鋼管表面進行機械拋丸噴砂除銹，除銹等級需達到GB/T8923.1-2011中的Sa2.5級要求，防腐鋼管的內、外表面涂敷、熔結、固化后，環氧樹脂涂層牢固的附著于管體表面，耐沖擊，不易脫落，附著力達到1級，經落錘沖擊和撕裂，無破壞。

2、耐腐蝕，不結垢

涂塑鋼管耐腐蝕，不結垢，節約維護費用，使用壽命遠遠高于其他管材，長期使用無需擔心內壁結垢導致的輸送能力缺失。

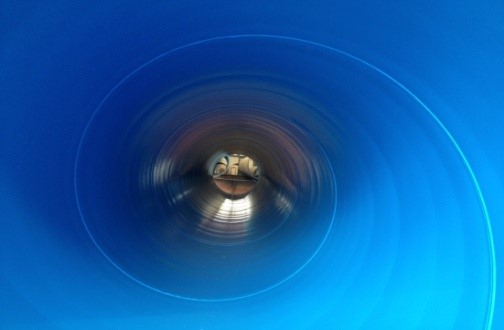

                                    涂塑鋼管內壁

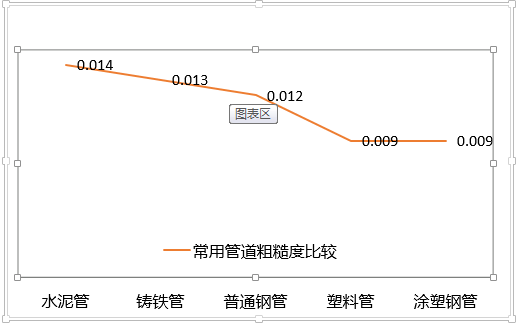

3、自潤滑性

涂塑鋼管內層采用樹脂原材料，涂塑鋼管內壁光滑，輸送阻力小

4、連接方便可靠

根據需要可采用法蘭、雙金屬連接、對焊連接、承插式連接等連接方式，具有極強的安全性及互換性。

管件連接可根據工程需求進行定制，可調節范圍廣，適用性較好。

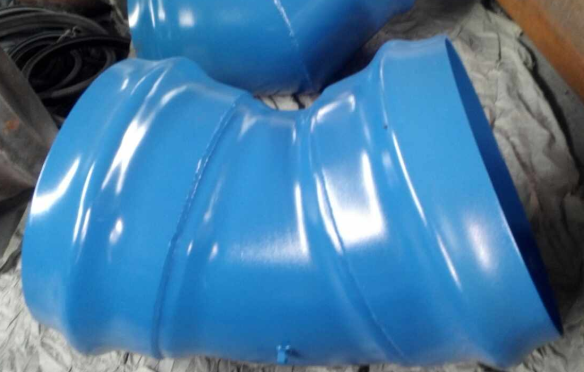

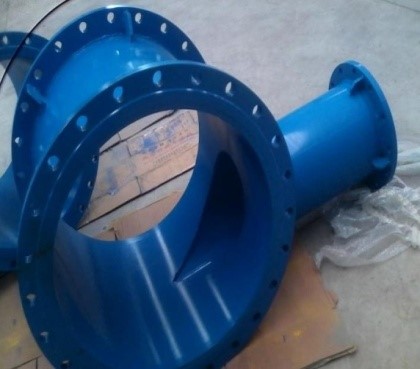

                              圖4 多樣化管件

5、使用壽命長

致密的涂層使鋼管與外界環境完全隔離，不會產生腐蝕，壽命長達50年。在規范施工及應用的情況下減少后期維護費用。

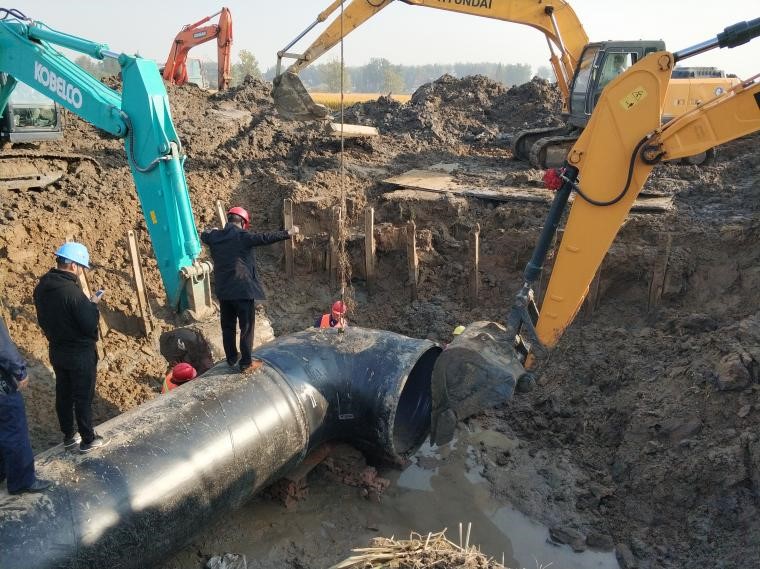

四、應用案例

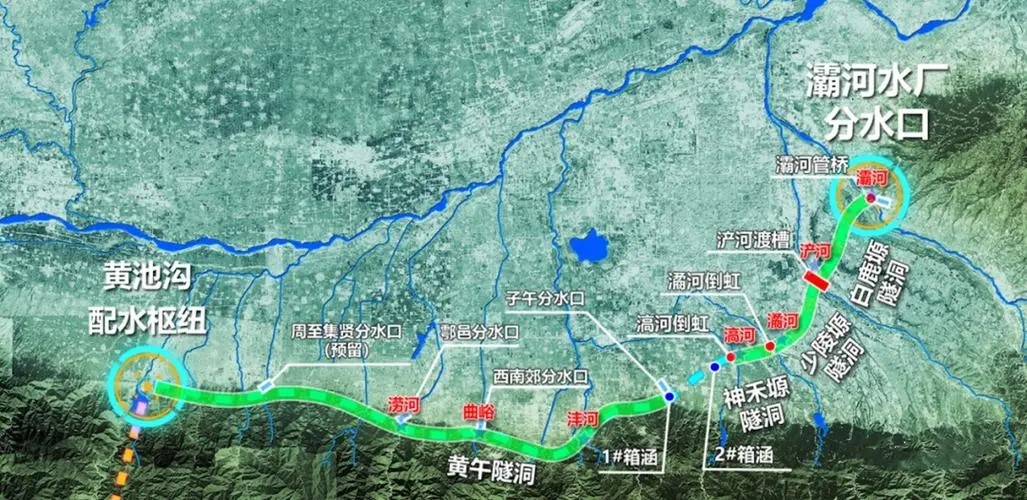

1. 陜西省引漢濟渭二期工程

（1）項目名稱：陜西省引漢濟渭二期工程

（2）項目地點：陜西省西安市周至縣

（3）項目金額： 項目總投資：200億元，公司參與金額：8.19億元

（4）主要產品及用量：內環氧外PE復合鋼管  口徑（壓力）：Φ3448×24；數量：39906米

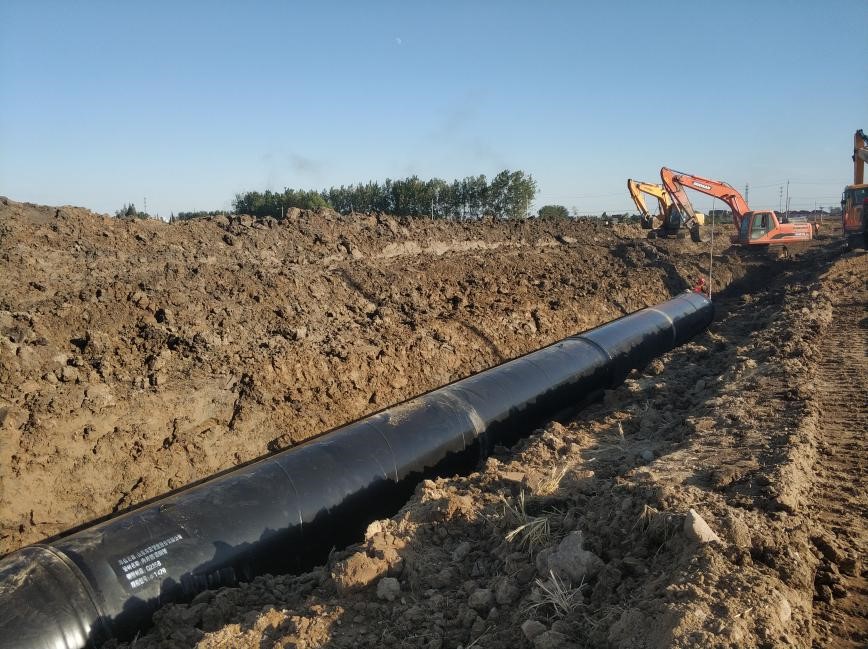

2.鹽城市自來水有限公司2021年度螺旋防腐鋼管采購項目

（1）項目名稱：鹽城市自來水有限公司2021年度螺旋防腐鋼管采購項目

（2）項目地點：江蘇省鹽城市

（3）項目金額：項目投資：1808萬元，公司參與金額：1597.8萬元

（4）主要產品及用量：螺旋防腐鋼管管材  口徑及數量：φ325*10  3000m米、φ529*12  4000米、φ529*14  1000米、φ820*12  2500米、φ820*14  500米、φ820*16  800米、φ1020*12  300米、φ1020*14  200米合計：12300米

（5）項目圖片或視頻：

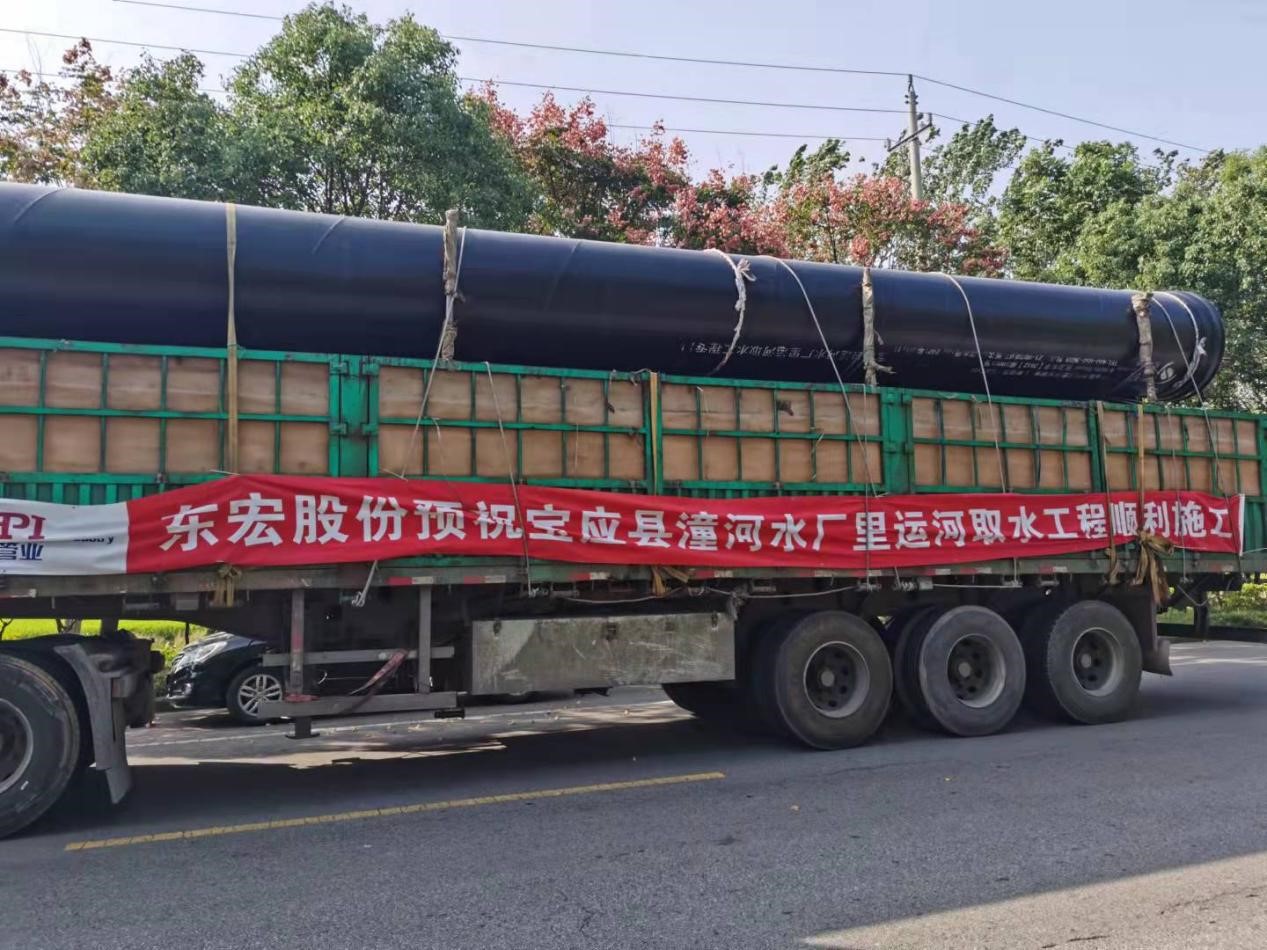

3.寶應縣潼河水廠里運河取水工程

（1）項目名稱：寶應縣潼河水廠里運河取水工程

（2）項目地點：江蘇省揚州市寶應縣

（3）項目金額： 項目總投資：1.84億元，公司參與金額：5229萬元

（4）主要產品及用量：承插涂塑鋼管管材  口徑（壓力）：1020*1.0mpa；數量：23465米

（5）項目圖片或視頻

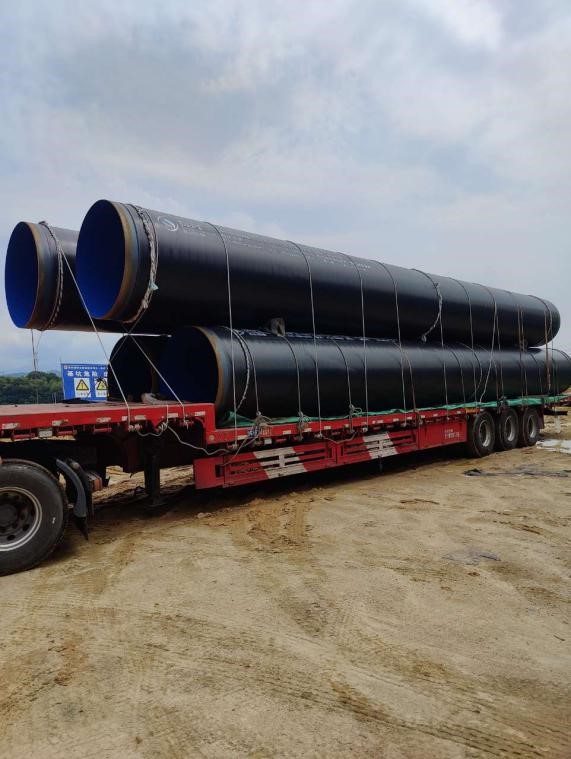

4.里運河寶應城區飲用水源地取水口遷址項目

（1）項目名稱：里運河寶應城區飲用水源地取水口遷址項目

（2）項目地點：江蘇省揚州市寶應縣

（3）項目金額： 項目總投資：2.6億，公司參與金額：3275萬

（4）主要產品及用量：承插式涂塑鋼管（防腐層進行明確）  DN1400*1.0mpa 3000米；焊接涂塑鋼管DN1400/DN1600 2000米；配套DN1400偏心半球閥、伸縮節；排泥閥、排泥閥等；

（5）項目圖片或視頻：

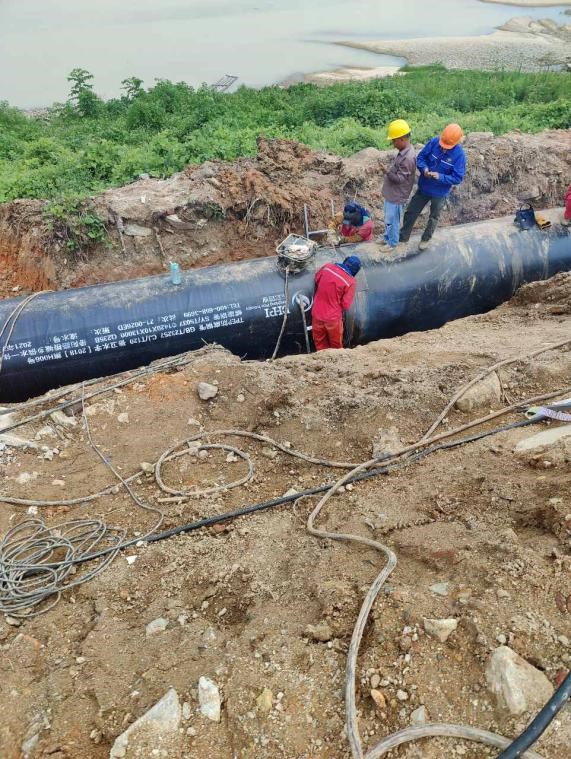

6.岳陽縣城鄉供水一體化工程

（1）項目名稱：岳陽縣城鄉供水一體化工程

（2）項目地點：湖南省岳陽市岳陽縣

（3）項目金額： 項目總投資：7.49億元，公司參與金額：4880萬元

（4）主要產品及用量：TPEP涂塑鋼管和柔性承插涂塑鋼管口徑（壓力）：1420*10；數量：20000米

（5）項目圖片或視頻

山東東宏管業股份有限公司
地址：山東省曲阜市東宏路1號
網址www.dhguanye.com；聯系電話0537-4644999；
傳真0537-4641788
聯系人王緒利；手機:18366773355
電子郵箱zqb@dhguanye.com

技術持有單位簡介：
    東宏管業是一家專業從事智能工程管道系統研發、制造、銷售、安裝、服務、運維于一體的高新技術企業。位于孔子故里山東曲阜，于2017年11月06日在上海證券交易所主板上市，股票簡稱：東宏股份（股票代碼：603856）。
    東宏管業建有管材、管件、新材料三大智能化生產基地，擁有全球最大的鋼絲網骨架復合管道生產線及世界最先進的PE管道生產線。產品廣泛應用于市政基礎設施、工礦、燃氣、熱力、工業等重點領域，包括SRTP(鋼絲網骨架聚乙烯)管材管件、PE管材管件、PPR管材管件、涂塑復合管材管件、PVC-O管材管件、3PE管材管件、防腐保溫管材管件為載體的數字化智能管道系統等。公司與北歐化工、沙比克、道達爾、巴塞爾等國際頂級原料供應商合作，從原材料研發生產到工程安裝，為客戶提供管道系統的全產業鏈解決方案。
    為了提升中國管道制造技術水平，東宏管業不斷創新科研，公司擁有200余名研發技術人員，設有國家級CNAS實驗室、博士后工作站，具備行業領先的研發能力。在材料改性、鋼塑復合、連接技術、智能管道領域取得了世界性突破，開創了中國工程管道智能時代。
