技術名稱：大型一體化預制泵站

一.技術所屬領域及適用范圍

上海凱泉智能一體化預制泵站是一種新型的地埋式污水、雨水收集及提升的系統，集進水格柵、水泵、壓力管道、閥門、出水管路、電控及遠程為一體的整體設備，具有占地面積小、施工周期短、安裝便捷、美化環境等一系列優點。結合凱泉自主開發的遠程監控智能云平臺，可滿足客戶的各項數據采集、在線監測等多項要求。

凱泉一體化泵站已廣泛應用在市政排水、防洪排澇、雨水泵站，老泵站改造及路橋排水等多處場所。

二.成果來源

自主研發。

上海凱泉將潛水電泵與玻璃鋼筒體集成于一體，配套自主生產的電控柜，為客戶提供成套的雨水提升泵站。

一般雨污水泵站的排量在1.5秒方以下，通常用4.2米直徑的泵站就能實現排放需求，此時泵站筒體在工廠集成生產，運輸到現場后只需安裝潛水泵及電控柜即可投入使用，但隨著城市雨水量的加大以及一些排水領域的要求，越來越多的排澇泵站需要3秒方以上，甚至更大的排水量，此時常規泵站已無法滿足使用要求，需要多筒并聯才可以解決排水問題；但多筒并聯泵站占地面積大，配套水泵臺數多，且應用時不方便，因此上海凱泉自主研發了大筒體的大型一體化泵站，配套潛水軸混流泵，大流量低揚程，滿足城市排澇泵站的需求。

凱泉對大筒體泵站進行了全系列的研發，成功開發了5米、6.5米、7.5米、8米直徑的大型一體化泵站。

三.技術現狀及指標

（1）技術現狀

國內的一體化泵站大多用于排污泵站或者小流量雨水應用，筒體規格由于運輸原因也只能局限于4.2米的直徑，單筒流量最多也只能做到1-1.3秒方。如果遇到超過1.5秒方時，只能采取雙筒并聯或三筒及以上并聯的泵站。當超過3秒方時，就只能回歸到原有的混凝土泵站結構，不僅占地面積增加，同時由于多筒并聯建成水泵數量增多、內部零件增多、前端集水井加大等一系列的困難，造成整體造價增加，不利于市場的應用。

2017年上海凱泉結合廊坊經開區的雨水排放需求，成功研發出6.5米直徑的大型一體化泵站，后期又陸續開發了7.5米和8米的大型泵站，并成功投入運行。泵站筒體采用無堿玻璃纖維、計算機控制纏繞技術，在施工現場進行整體纏繞一次成型，完工后內部進行筒體內部組件的安裝，包括潛水軸流泵的井筒及相應的管路，閥門。整體地埋安裝后將潛水軸流泵通過導桿及卸扣的方式安裝到泵站底部。設計時通過CFD流態分析，保證潛水泵入口流態的穩定性，滿足客戶使用要求，并經過CAE力學分析保證筒體的承壓。

泵站配套戶外防雨型電氣控制柜，及遠程監控系統，通過液位控制水泵的起停，并能通過凱泉自主研發的智慧云平臺系統，可遠程監控泵站內部水泵的運行穩定性，具備自動生成運行報表、并具有短信推送功能

上海凱泉一體化泵站全國已有2500多套的應用業績，其中大型一體泵站有50多套的應用案例，從2017年投入運行至今一直平穩可靠的運行，得到客戶的一致好評

（2）具體技術指標

4.應用案例

案例01

項目背景：泵站位于河北省廊坊經濟開發區內，毗鄰廊坊國際會展中心，主要用于收集開發區內的雨水。耀華道排水量 3.63m3/s

項目內容及應用：由于雨水量大，常規的一體化泵站已無法滿足使用要求，采用多筒并聯形式也不經濟。設計院希望能通過一個大筒體解決雨水排放的問題。

設計人員經過多次設計計算、實地勘測、反復校核，決定采用6.5米直徑、現場施工、現場裝配、安裝的形式。

設計周期歷時兩周，施工周期歷時1.5個月，于2017年7月底完成并投入使用。試運營2個月后，順利完成驗收并全面投入運行。 目前該泵站已經運行6年，在當地發揮重大的區域排澇作用，并得到客戶好評

工程亮點：（1）占地較傳統泵站節省近50%，解決市內征地難問題；施工周期較傳統泵站縮短近3個月時間，滿足汛期使用的要求（2）智能控制，泵站內水泵自動啟停，節水運行排放，遠程監控，實現無人值守；（3）徹底城市內澇的問題

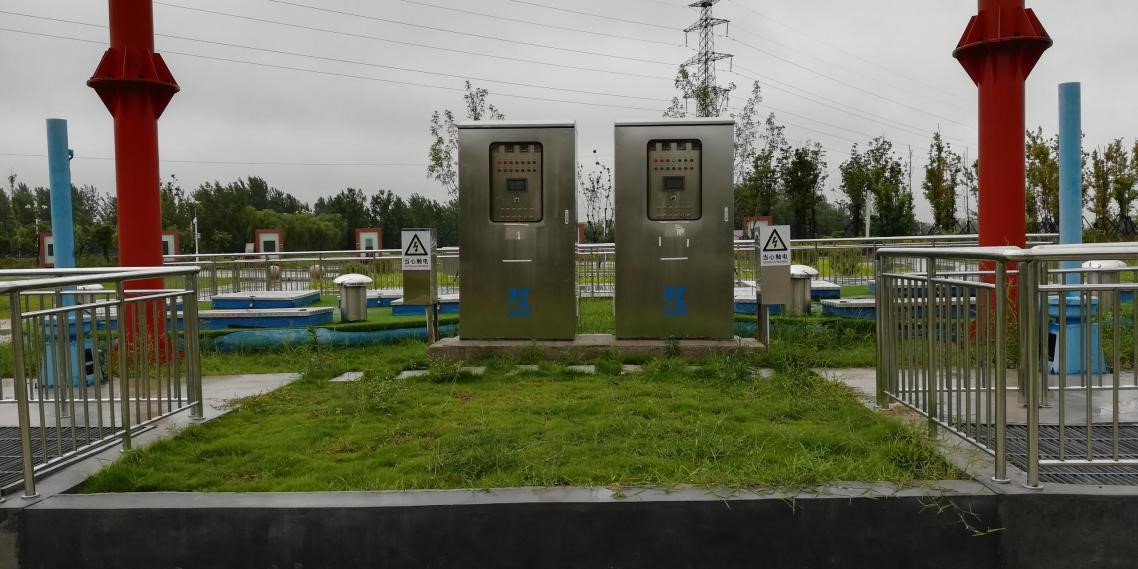

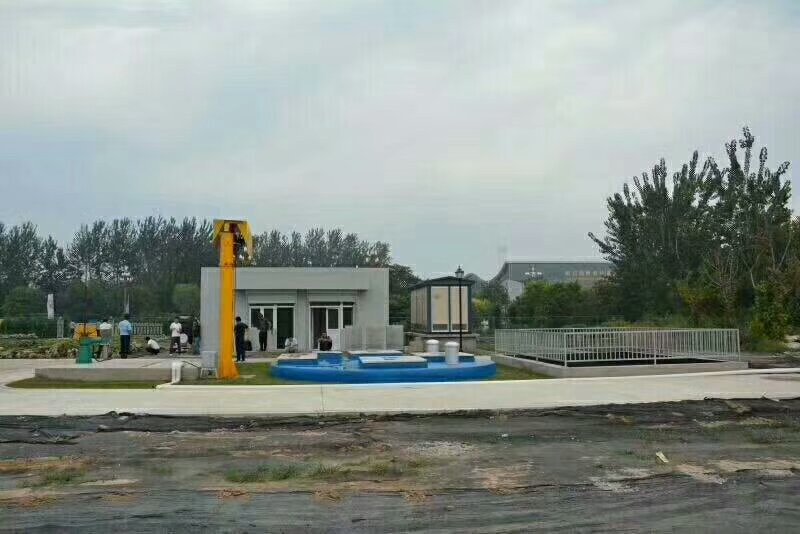

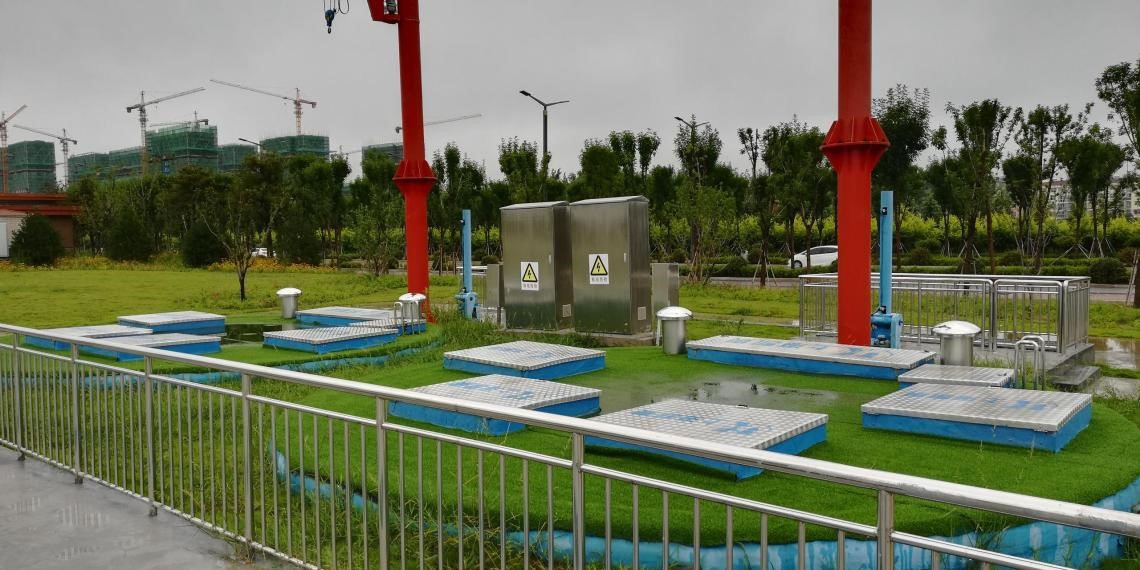

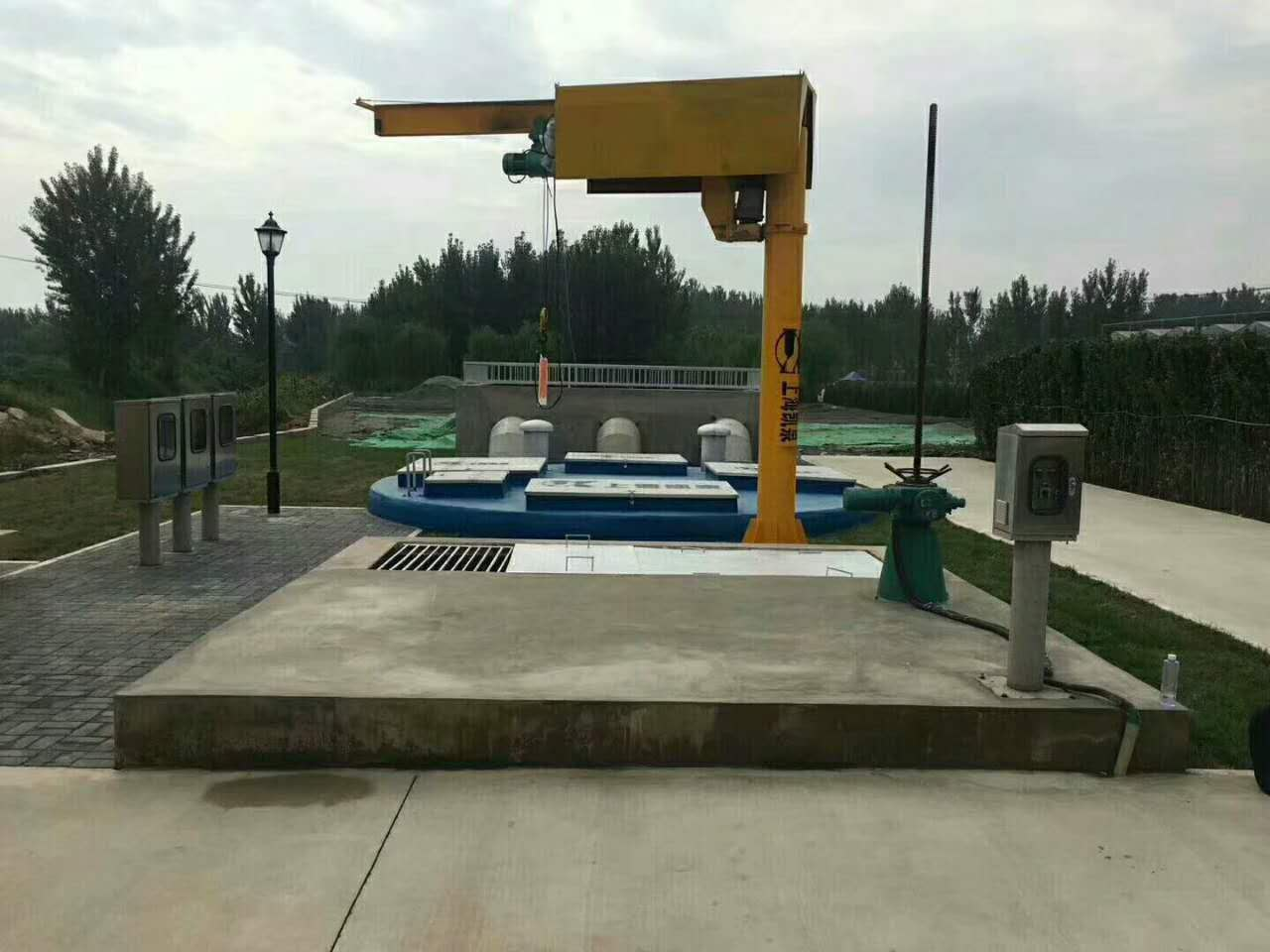

項目實景：

 案例02

項目背景：泵站位于位于山東省荷澤市單縣，汛期時經常發生內澇現象被水淹。

項目內容及應用：政府為解決問題，決定新建雨水泵站。此泵站雨水量超大，為12秒方的排水量。一個6.5米泵站也無法解決排水問題，最終設計成2個7.5米泵站雙筒并聯的結構型式。配套8臺185KW、700口徑潛水軸流泵，筒高10.6米

歷時2個月的施工周期，于2019年11月完成施工，2020年3月投入使用

工程亮點：（1）占地較傳統泵站節省近40%，解決市內征地難問題；施工周期較傳統泵站縮短近5個月時間，滿足汛期使用的要求（2）國內首個雙筒并聯7.5米泵站（3）徹底城市內澇的問題

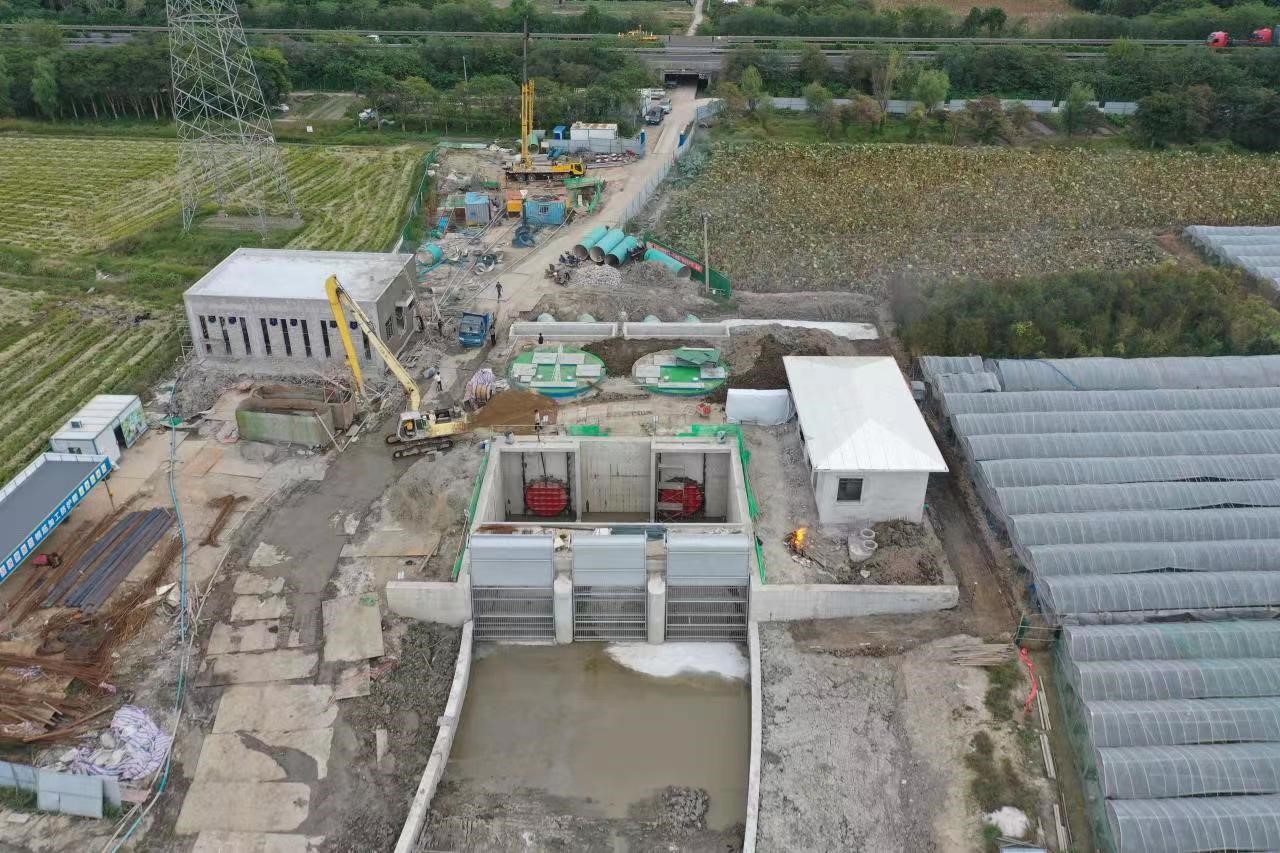

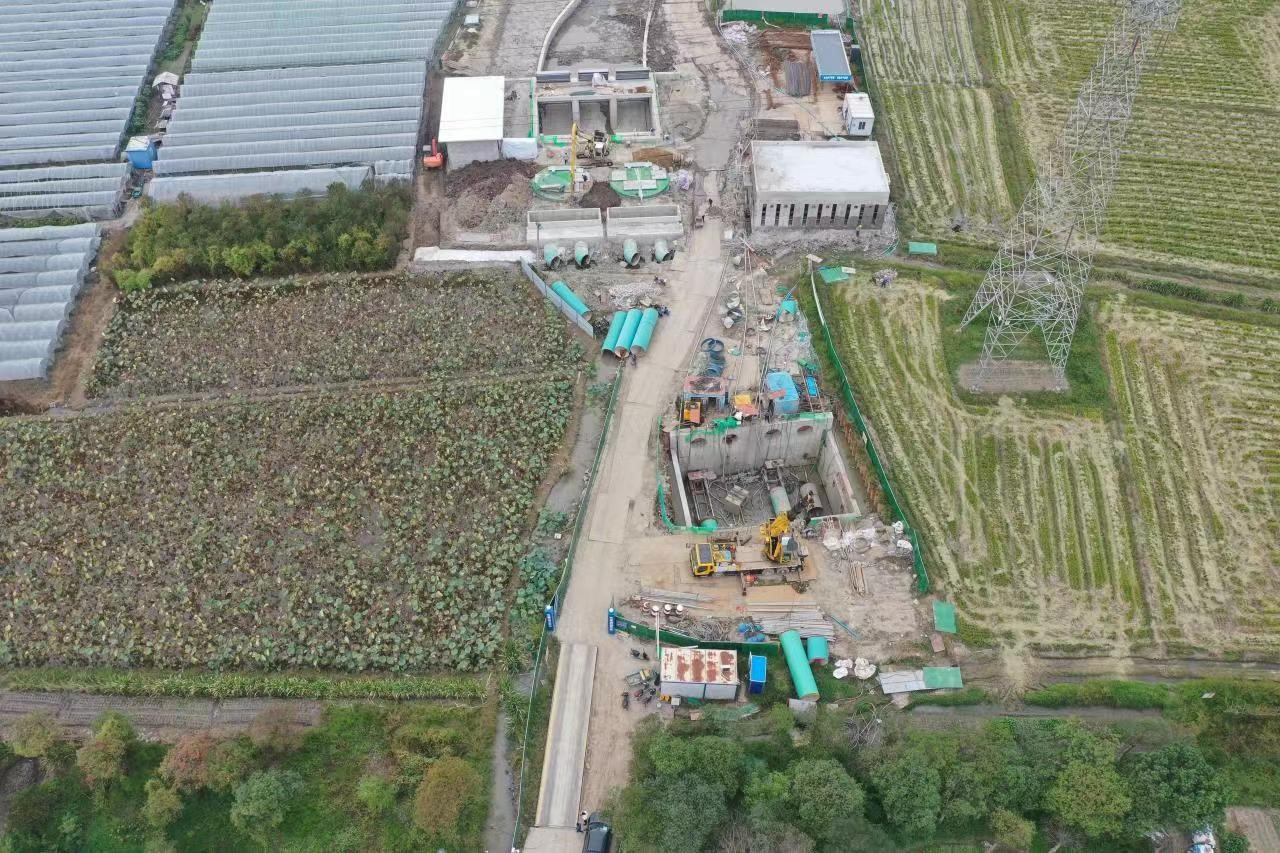

項目實景：

案例03

項目背景：泵站位于位于浙江省奉化市，啟門泵站。

現狀啟門河東環線以西，總長度約 1250m，河道寬度 2~20m 不等，

其中東環線至何頭園河段，寬度在 15~20m，局部靠近東環線位置約 25m；

何頭園河至沈海高速段現狀寬度 5m 左右；沈海高速至老東江寬度約

3~5m，現狀寬度均不滿足規劃要求，相差較多，造成該段排水能力不足，需建泵站提升

項目內容及應用：

根據 2019 年 4 月浙江省水利水電勘測設計院編制完成的《寧波市奉

化區城區防洪排澇規劃》（報批稿），啟門泵規劃為 20m3 /s，受上游河

道建設情況以及工程性質，啟門泵規模調整后為 15m3 /s，另外 5m3 /s 余量，在周邊河道建設完成后，擇期建設。

結合選定的泵型，泵站選址處的條件以及國內相應泵型的制作加工

水平，項目采用 2 套大型一體泵站，單套泵站流量為 7.5m3 /s，單筒直徑7.5主，雙筒并聯運行，水泵置于筒內，每個筒內布置 4 臺 700ZQ-85C 軸流泵，單臺功率 185kw，共8臺裝機總功率 1480kW。

水泵房布置采用堤后式布置，泵房布置于現有高速公路西側，

規劃隔水橋路北側，水泵平行隔水橋路布置。總體上，泵站由上游護底、

上游前池、主泵室、出水鋼管、下游護底以及管理房、配電房等組成。

工程亮點：（1）國內最大的雙筒并聯7.5米直徑泵站，排水量達到15秒方（2）位于南方地域，解決臺風過境時城市內澇的問題

項目實景：
