山科智能科技股份有限公司成立于1999年11月，是一家集研發、生產、銷售于一體的國家級高新技術企業。22年來山科致力于為水務企業提供專業、穩定、可靠的技術、產品和服務。公司以智慧水務為核心，目前已經成功研制出表端智能傳感系列，智能水表整表系列，無線智能水表系列，超聲波水表系列、管網檢測監控系統以及智慧水務軟件大平臺。

一、  產品技術名稱

供水管網滲漏預警監測技術

二、  產品技術適用范圍與目標客戶

供水管網滲漏預警檢測技術通過采集供水管網的夜間聲波信息，通過NB-Iot傳輸技術每日定時將數據傳輸回服務器端并進行管網滲漏情況分析，并給出相關預警狀態，實現管網滲漏的預警。

系統通過吸附在閥門、消防栓或者管道上的滲漏預警儀，將水流通過管網產生的聲波值轉化為數值遠傳回系統進行分析，通過聲波數值的大小以及相關的干擾因素判定管網是否存在滲漏，對滲漏點進行相關定位，輔助水司聽漏檢漏工作，提升聽漏檢漏效率，助力降低管網產銷差。

本技術面向水務企業和水司單位。

三、  產品技術簡介

1. 產品技術概述

（1）   硬件設備特點

• 聲波數據通過NB-Iot技術自動定時傳輸回服務器；

• 強吸鐵吸附式安裝，移動/永久式管道滲漏監測；

• 可多探頭相關定位漏點；

• 低功耗產品，儀器使用壽命更長；

• 安裝調試及系統使用簡單，無需大量售后服務。

（2）   軟件架構

該系統采用“微內核+插件”的軟件架構，以保證系統的可擴展性、二次開發和可定制性，使系統具有足夠的普適性，能夠適應不同的應用場景、業務環境和用戶需求。微內核由核心框架和插件引擎兩部分構成。核心框架是軟件運行的基本環境，包括應用程序的基本要素和基礎的模型工具，是系統的運行時，通過擴展點的形式實現系統的擴展。插件引擎是插件組織、管理和運行調度的“宿主”，負責插件間通信和數據交換，提供插件擴展集成機制。

插件分為基礎插件和擴展插件。基礎插件實現圖片資料讀取、二次開發、批量處理腳本語言等通用功能，這些基礎插件提供擴展點供新的插件使用，是系統的基本組成部分，也是擴展的基礎；擴展插件是通過基礎插件擴展的插件，往往是為了實現某個業務功能而實現的插件，最終用戶也可以通過系統提供的二次開發功能進行擴展插件的實現。插件之間具有松耦合特性和動態擴展特性，真正實現了系統的“即插即用”。在微內核的基礎上可通過插件擴展新的圖像和數據格式的支持，可擴展新的監測產品、可擴展新的信息提取參數和環境參數和不良信息檢測模型、可擴展新的專題圖樣式和規范、可擴展新的數據可視化效果等等。

2. 關鍵技術創新及應用可行性

管網智能預警系統是應用FSK-NB 預警儀通過監控整個管網漏損區域、鑒別管網潛在的漏水區域、監測管網漏水的產生過程變化，及時消除管網可能發生爆管隱患。其核心優勢是：一旦發現區域有漏失，該設備能夠輔助檢漏人員快速定位漏點的位置。

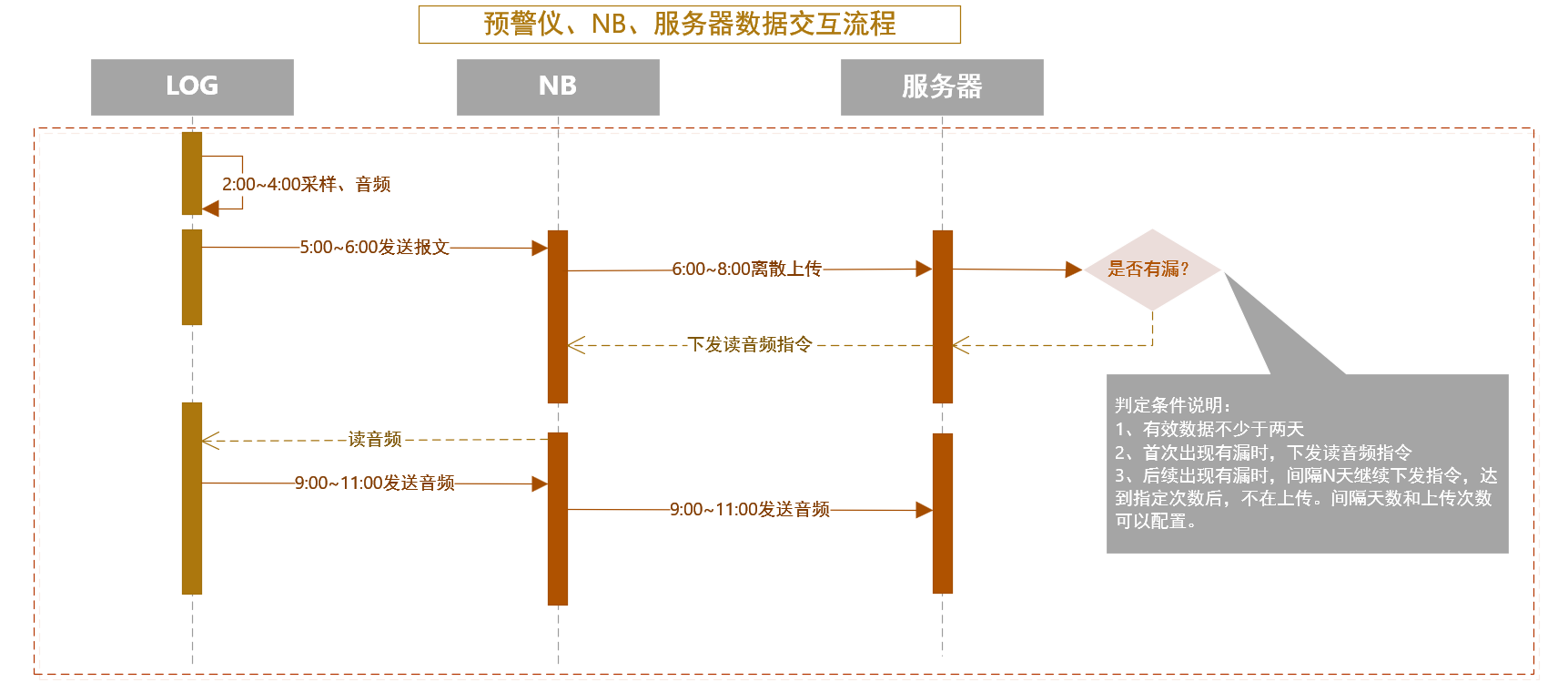

管網智能預警系統通過采集供水管網的夜間噪音信息，并通過NB-Iot傳輸技術每日定時將數據傳輸回服務器端并進行管網漏損滲漏情況分析，并給出相關預警狀態，實現管網滲漏爆管的預警。系統通過吸附在閥門、消防栓或者管道上的滲漏預警儀，將水流通過管網產生的聲波值轉化為數值遠傳回系統進行分析，通過聲波數值的大小以及相關的干擾因素判定管網是否存在滲漏爆管，對滲漏點或者爆管點的進行相關定位，輔助水司聽漏檢漏工作，提升聽漏檢漏效率，降低管網產銷差，實現爆管提前預警功能。業務流程圖如下：

管網智能預警系統由硬件FSK-NB預警儀、智能預警管理系統和APP三大模塊構成。

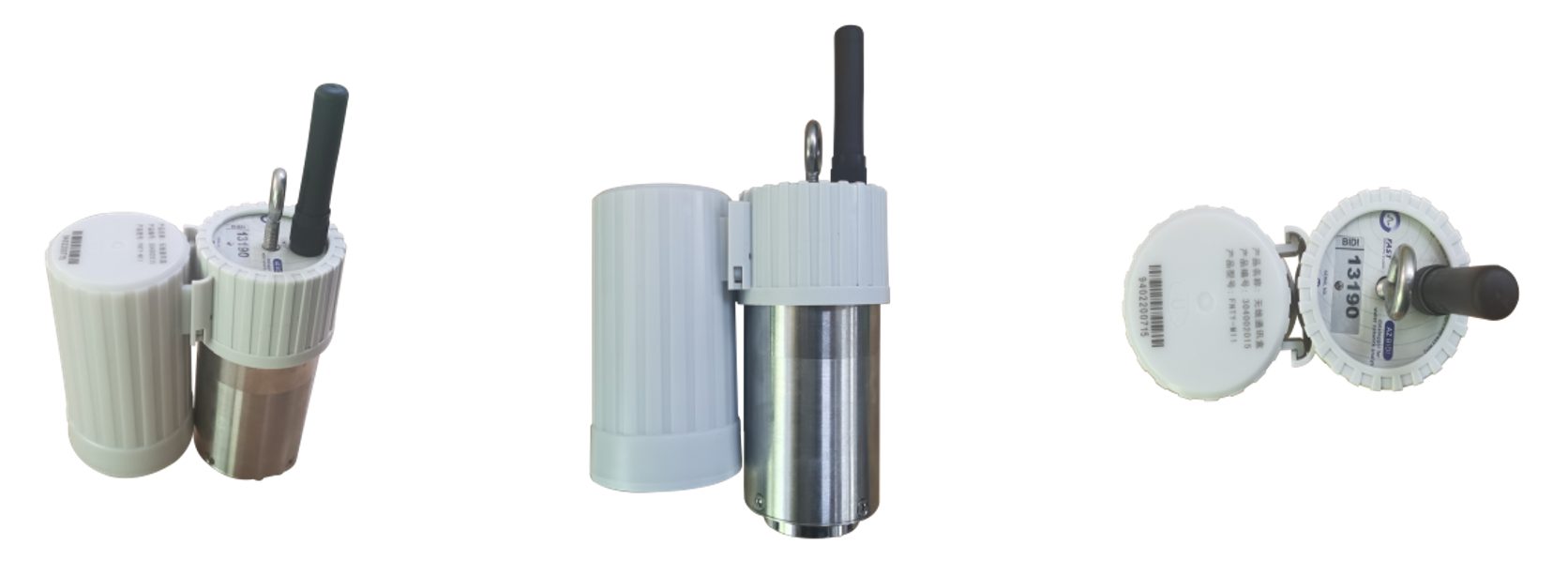

（1）     FSK-NB預警儀

FSK-NB預警儀產品特點如下：

• 數據采集頻率高，漏點檢測準確；

• 外部可選的各種天線確保信號的通信質量；

• 成熟的漏損算法，避免了必須去現場的工作，節省成本；

• IP68完全密封潛水級；

• 所有的設備參數均可以通過遠程進行配置。

（2）   智能預警管理系統（PC端）

監控總覽：默認顯示當前日期所有設備數據，可通過設備區域選擇、日期選擇、設備編號、滲漏預警狀態、設備狀態等多維度條件進行設備數據查詢。

可進行設備詳情查看（包括預警值信息、音頻信息）以及獲取音頻指令發送。

滲漏預警：根據日期顯示當前預警信息條目總覽，并包括生成工單以及忽略操作，同時可進行日期、滲漏狀態、設備編號等維度篩選條件。

設備預警：顯示設備狀態總覽，包含設備離線、設備無數據、設備電壓低等狀態數據統計，方便對設備進行維護管理。

漏點分析：對管網檢出漏點進行統計分析，區域漏點累計排行，分析漏點空間分布規律。

漏點檢出曲線：可按照區域、時間顯示漏點檢出數量曲線，分析漏點檢出時間分布規律。

設備關聯分析：可選定對比日期，選定多臺設備數據曲線進行疊加關聯分析，幫助探尋設備相關性分析規律。

設備離線分析：顯示選定時間范圍內設備在線時間、離線時間分布。

漏點管理：漏點信息統計，包括該漏點相關設備編號、工單編號、信息來源、漏點大小、檢漏時間、漏點風險等級、漏點位置等信息總覽。

多維度查詢功能：可通過設備編號、信息來源、漏點大小、檢漏時間范圍、管材、管徑、風險等級等關鍵信息對漏點進行篩選查詢。

漏點統計：漏點統計曲線圖展示。

（3）   智能預警管理系統（APP端）

設備總覽：以GIS地圖展示探頭的位置、當日數據以及告警狀態，點擊可進行該探頭設備的具體操作，如導航、漏點上報、拆除、現場照片、預警記錄、拆除記錄、設備連接，右側可進行各類狀態的探頭圖層展示控制。

設備導航：選擇設備進行由當前人員位置到設備位置的導航，選擇手機地圖進行導航（百度地圖、高德地圖、騰訊地圖等）。

漏點上報：對管網檢出漏點進行上報，填寫相關信息，如漏點類型、滲漏原因、漏點難度級別、漏點挖掘次數、漏點定位、漏點距離探頭距離、漏點部位、漏點個數、漏點大小估計、風險等級、管材、管徑、現場圖片等。

設備調試：可在現場用手機與設備進行藍牙短連接，用以當NB通信不佳時現場的設備數據收取及相關參數調整。

滲漏預警、漏點統計等功能可與PC端同步。

四、  產品技術節能環保效果

傳統的供水管網檢漏方法，主要依靠檢漏工在夜深人靜時攜帶聽音棒、檢漏儀等工具，徒步沿著管線用耳朵聽音判斷，工作質量完全依賴檢漏工的業務技能，不僅效率低下也無法大規模推廣。而FSK-NB預警儀通過高頻記錄噪聲以建立噪聲曲線來快速報警不僅突破了這一限制，還改變了檢漏工夜間聽漏模式，使漏損率一直穩定控制在低位運行，消除了不少人工難以發現的隱患，同時在人才團隊管理上不斷創新，有效解決了傳統檢漏崗位人員青黃不接的問題。

設備安裝時不需要新建閥門井或開挖路面，只需將底部強磁鐵吸附在已有閥門井的金屬管壁上即可，若管道為非金屬材質，可將設備吸附在閥門外殼上。同時，設備探頭與通訊模塊采用分體式設計，若閥門井內無水則可將通訊模塊套在探頭上一起安裝，若閥門井內有水，則可將探頭吸附在管壁上，而通訊模塊可安裝在無水處。整套設備外殼抗老化、耐腐蝕、防銹經久耐用。單只探頭探測半徑達300米，同時內置上千種可能干擾到正常漏點聲音的其他聲波信息，可自動過濾干擾噪音，提升檢漏效率。

五、  紹興上虞查漏案例介紹

紹興市上虞區，日供水量28萬噸，共設置探頭260顆，管網滲漏預警系統PC端和APP配合使用。為了配合檢漏工作，上虞水司成立了專門的漏損控制部門。其中2名工作人員專門負責探頭，由檢漏工配合，結合檢漏工作和檢漏計劃，去管道上放置探頭。探頭和管網滲漏預警系統上線后，配合人工檢漏，效果顯著。

通過連續監測的數據，系統會對探頭監測上來的聲波數據進行分析，得出預警值。對設備進行分析，分為正常設備、預警設備、疑似設備、離線設備，若同一設備連續幾天都是在預警狀態下，則產生高危報警。系統可獲取探頭監控的音頻，通過對預警及高危報警處的音頻進行分析，確定是否為漏點。對于系統確定的報警區域，安排檢漏工去現場聽漏。

前期檢漏工多次巡檢未查出有漏，裝上探頭后，相鄰兩個探頭均產生預警，其中一個探頭連續5天預警值為99，另一個探頭預警值為74。

水司人員同我司人員分析，判斷出漏點的大概位置，然后在我司技術人員及檢漏工的配合下，確定出漏點的大概位置。使用挖掘機明挖，找出了漏點。

漏點管道情況為DN600水泥管道。

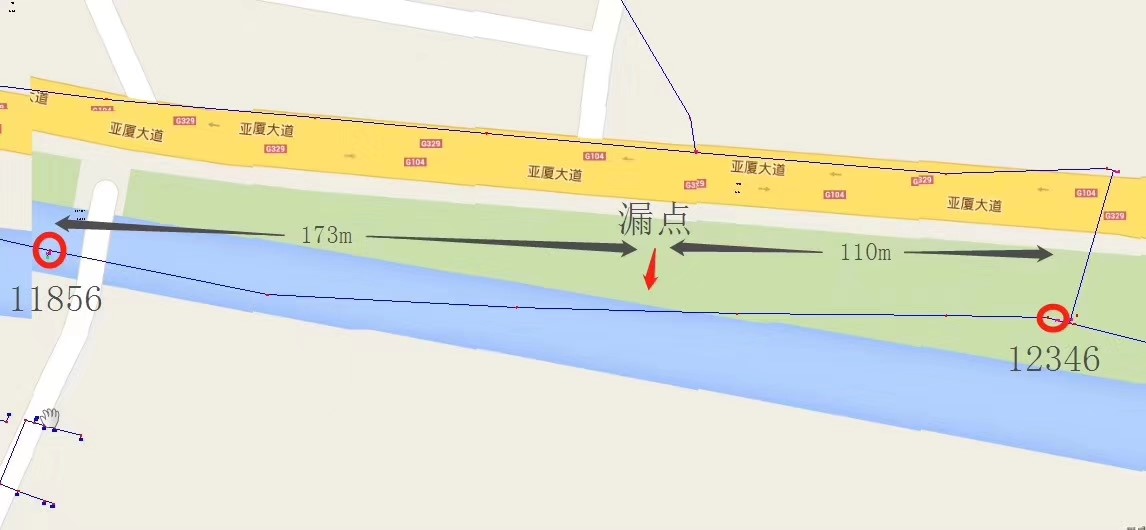

 漏點距離探頭實際位置位于兩個探頭中間，距離其中一個探頭約173米，另一個探頭約110米。具體詳見下圖。

 漏量：時漏水量約20噸，月漏水量約1.44萬噸，年漏水量約17.28萬噸。

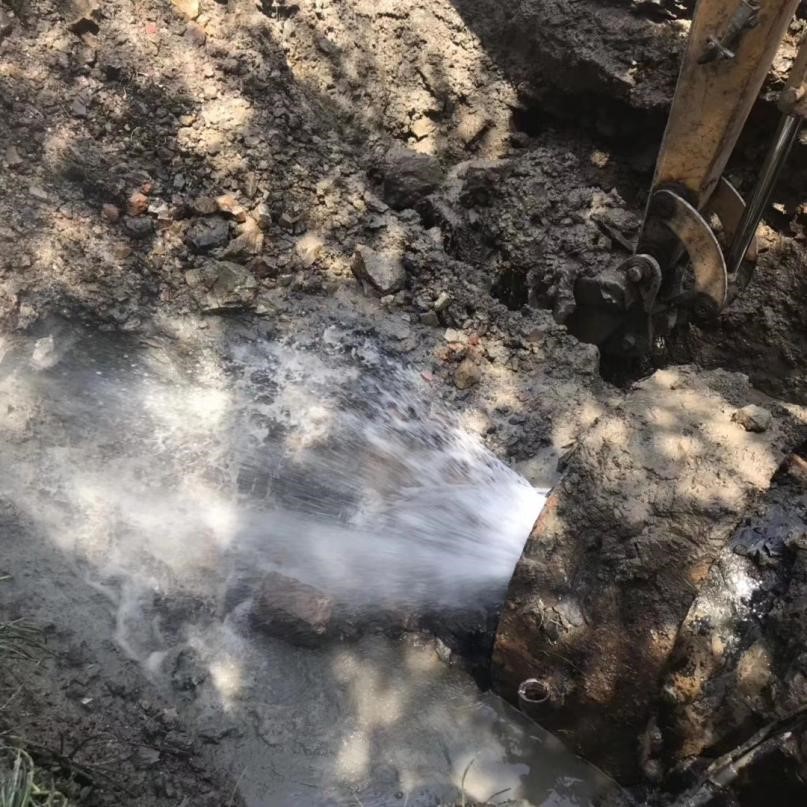

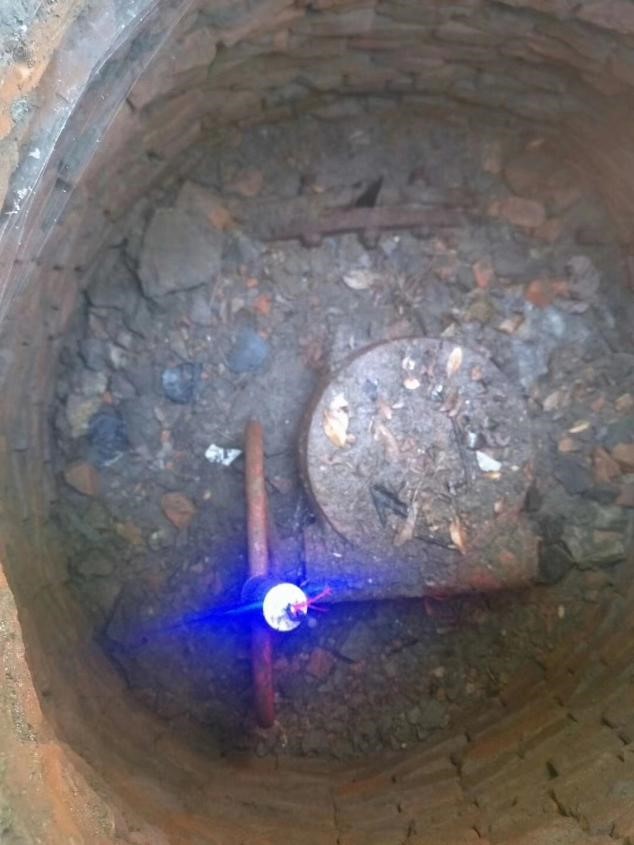

現場相關圖片：探頭安裝及現場漏點。
