技術名稱：智能一體化雨污截流井

一.技術所屬領域及適用范圍

上海凱泉智能一體化雨污截流井，致力于雨污分流設備，集筒體、潛污泵、格柵、排水閘門、截污閘門、液位計、電控和遠程為一體的整體設備，具有占地面積小、施工周期短、安裝便捷、美化環境等一系列優點，通過數據的實時監測將雨水和污水智能分流到各自的管道中，分階段實現晴天截污、初雨截流提升排放、雨季直排等功能。

二.成果來源

自主研發。

上海凱泉智能一體化雨污截流井，是集成化、定制化和成套交鑰匙的智能設備，該設備可以在污水水量大小不同、不同的雨量階段自行進行判斷并執行閥門的啟閉，有效的治理面源污染的末端，并根據客戶要求量身定做，精準預制。

原始的雨污截流井，采用傳統的混凝土形式，傳統的截流井主要分為三種形式槽式截流井、堰式截流井和槽堰式截流井。缺點: 1）傳統截流井為混凝土材質，占地面積大，施工周期長；2）純結構設計，功能單一，不可調控；3）無儀表監控，可靠性差；4）智慧化程度低，改造難度大、價格高；5）進水口與排污口呈L 型布置，淤泥易沉積；6）河水水位高時，易倒灌入污水管網；7）污水水位高時，則易倒灌入河道。

上海凱泉自主研發的智能一體化雨污截流井，筒體直徑從DN1600-DN4200，污水處理量0-600m3/h.

三.技術現狀及指標

（1）技術現狀

國內大部分的雨污水截流，采用的是傳統的混凝土形式的截污井，具有施工周期長不能立即投入使用、地質條件復雜開挖易受限制、占地面積大用地緊張、圍堰成本高、自動化程度地長期人工成本高、截流效率低等弊端。

智能一體化雨污截流井自2021年開始上海凱泉開始全面推向市場，成套交鑰匙的設備，全部在工廠內部組裝完成。設計時通過CFD流態分析，保證潛水泵入口流態的穩定性，滿足客戶使用要求，并經過CAE力學分析保證筒體的承壓。

智能一體化雨污截流井配套戶外防雨型電氣控制柜，及遠程監控系統，通過液位、雨量計的接收的雨量信號，控制水泵的起停、堰門的開啟，并能通過凱泉自主研發的智慧云平臺系統，可遠程監控泵站內部水泵的運行穩定性，具備自動生成運行報表、并具有短信推送功能。

上海凱泉一體化泵站全國已有將近100套設備在平穩運行了，從2021年投入運行至今一直平穩可靠的運行，得到客戶的一致好評

（2）具體技術指標

4.應用案例

案例01

項目名稱：廣東河源市三個排污口整治項目

項目背景：解決中堤路、竹園路和文化廣場三處現有排污口大量污水外排河道，實現城市管網雨污分流，改善河道水質。

解決方案：設置3套直徑3.8m的一體化截流井，將旱季污水和初期雨水通過水泵泵送至污水廠，減少污水排河，雨水出水管通過下開式堰門調節控制雨水溢流。

工程亮點：（1）占地節省近50%；（2）智能控制，實現無人值守，后期運營維護成本低；（3）徹底解決了雨污混流的現象。

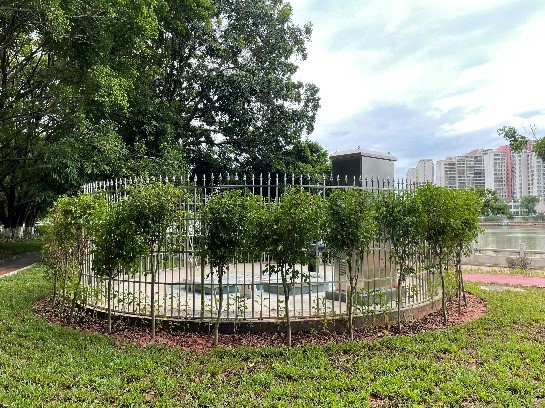

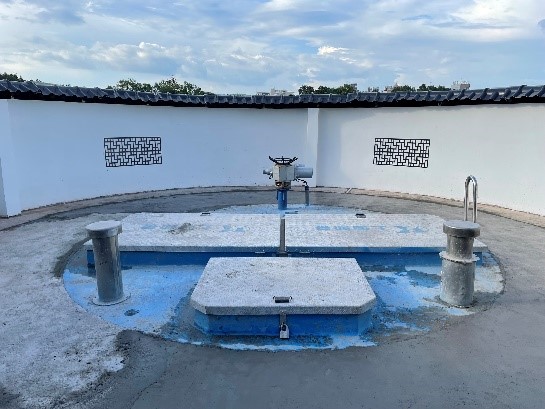

工程實景：

案例02

項目名稱：徐州錫沂高新區排水管網提質增效（EPC）工程總承包項目

項目背景：解決新東路和黃沭路八處現有雨水排口大量污水外排勝利引河，最終排入沭河，實現城市管網雨污分流，改善河道水質。

工程難點：老城區，人員密集，要求設備對居民影響小

解決方案：分別設置七套直徑2.5m、一套直徑2.0m的一體化截流井，將旱季污水和初期雨水通過水泵泵送至污水廠，減少污水排河，雨水出水管通過下開式堰門調節控制雨水溢流。

工程亮點：（1）占地節省，解決客戶用地緊張問題；（2）未對周邊居民的生活有影響

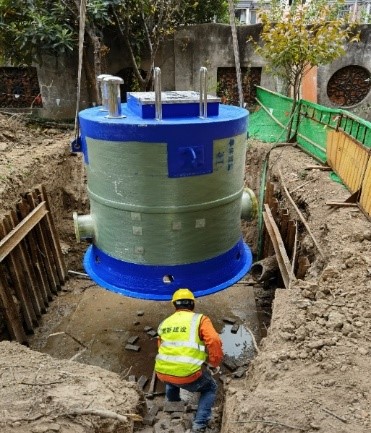

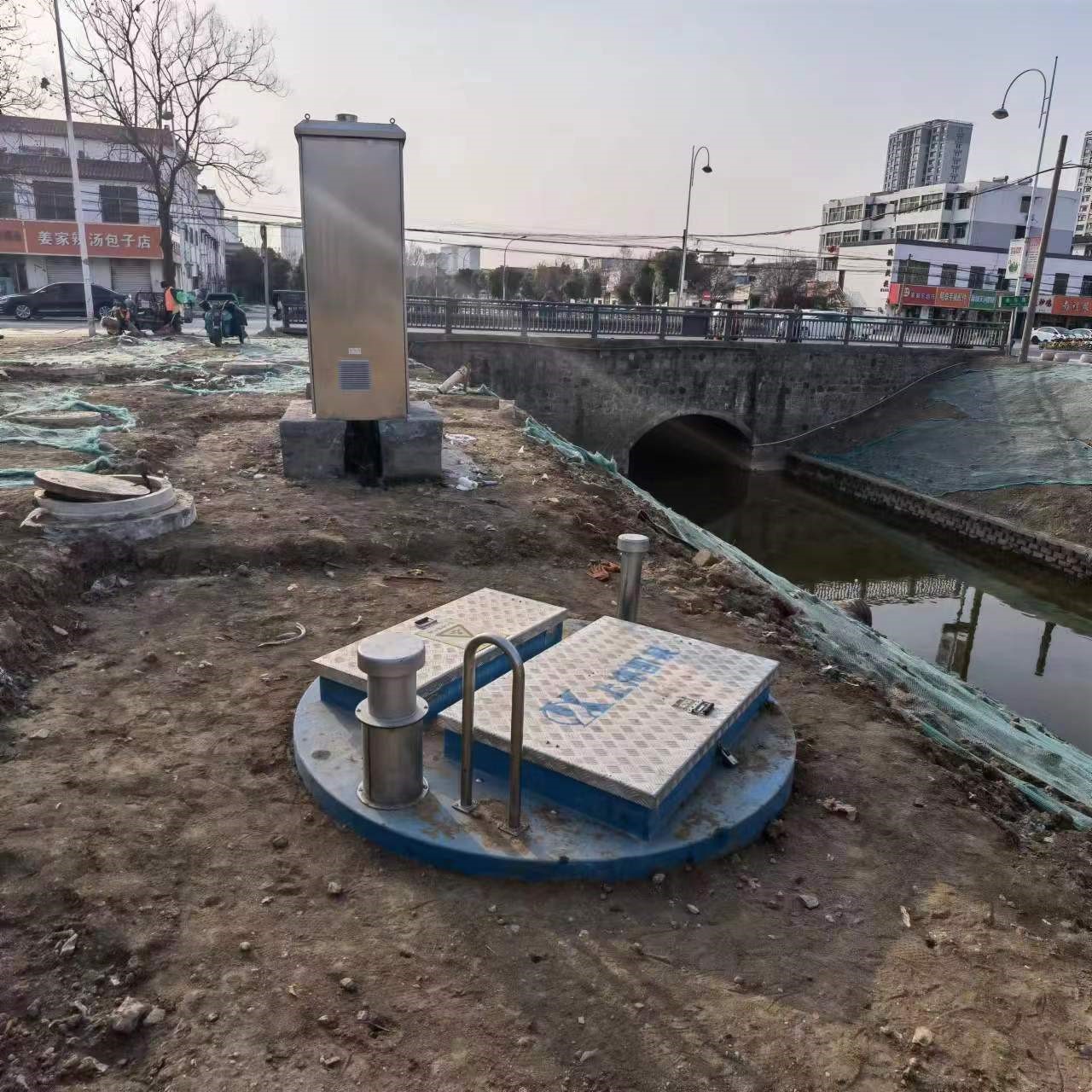

工程實景：

案例03

項目名稱：上海寶山大華集團小區雨污混接改造項目

項目背景：小區雨污混接改造，有效解決混接污水對周圍河道的污染，改善河道水質。

工程難點：小區地方狹小、施工難度大

解決方案：采用3套直徑2.0m的一體化截流井，相較于傳統混凝土截流井土建及人工成本低、施工周期短對周圍小區影響小，并通過水泵和調流閥實現精準截流。

工程亮點：占地面積減少50%
