技術名稱：熊貓一體化預制泵站（XMPS型）

1.技術所屬領域及適用范圍

   市政給排水：預制泵站能保障水源及時輸送到自來水廠，再由自來水廠通過預制泵站輸送到居民，保障用水供水及時。工業污水、生活污水因固體雜質多，水位低造成管道堵塞，不僅惡臭朝天，還污染河道環境。一體化預制泵站的建設，利用粉碎格柵和高螺旋離心泵對固體雜質攪碎處理，做到不堵塞、揉合排放;再通過預制泵站自動清洗底座，利用CFD流體動力學，解決淤泥沉積造成的環境污染、惡臭的問題。

　  低洼路面排水：在城市橋底和低洼地區通常因?yàn)橄滤蓝氯斐捎昙竞闈场ｎA(yù)制泵站的建設在收集儲存雨水的同時，對大顆粒雜質攪碎，加壓提升水程輸送，解決低洼地區雨季洪澇的問題。

　　建筑給排水：建筑群用地緊張，傳統蓄水池、供水設備占用面積大，預制泵站占地面積小，加壓及時提供生活用水。而建筑居民區直排的生活污水容易造成水源河道污染，采用一體化預制泵站，即時污水處理廠比較遠，也能做到無污染地把污水輸送到污水處理廠。

　　農業灌溉：農業附近常建水泵用于供水灌溉，但如果水位下降不能蓄水時，供水的問題就出來了。地埋式預制泵站既能采集用水，又能加壓提升水位及時灌溉農田。

　　景區排水：預制泵站因其結構很小，占用的面積不大，可以隱蔽安裝，不影響周圍環境的美觀等特點，還可以被用于景區污水排放與雨水排放。

2.成果來源

熊貓自主研發。

隨著我國經濟的飛速發展，自然環境尤其是水環境遭到了嚴重的破壞。生活綜合污水、工業廢水以及雨水等污染水大量排入河道，使得我們賴以生存的水體受到了嚴重的污染，給人們的生活帶來了嚴重影響。為此，國家加大了水污染力度，采取多種措施，提高污水處理的覆蓋率。作為負責研發給排水企業的上海熊貓機械（集團）有限公司基于對社會的責任感，確定研制開發新型的智慧預制泵站，以盡快探索符合我國國情、高效、節能、省地、技術先進、經濟適用的智慧預制泵站新產品，以滿足社會各界對污水處理的需求。

3.技術現狀及指標

（1）技術現狀

目前，國內的污水處理系統普遍存在的問題：不安全、有毒有害氣體直接威脅維修人員生命；水泵在大流量運行時易發生故障；格柵過濾性差，易導致水泵堵塞。缺少維修吊裝設施，維護困難。缺少遠程監控功能，不能及時發現和處理設備故障。鑒于以上情況，熊貓集團研制了一體化預制泵站（XMPS型）產品。

（2）全揚程排污泵技術指標

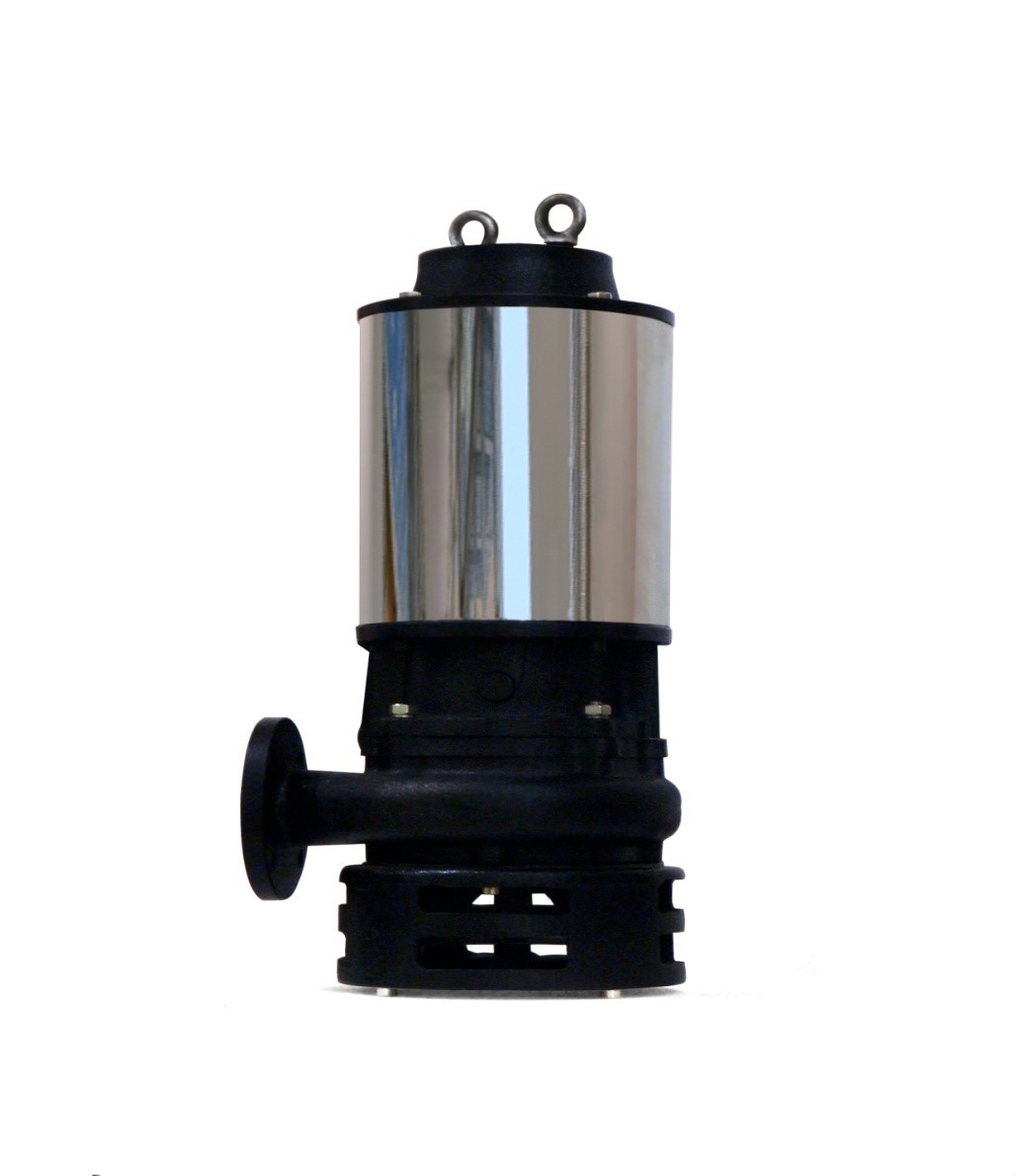

全揚程排污泵的研發主要是解決水泵故障率問題，一體化預制泵站產生的故障，多數都是水泵產生故障。由于一體化預制泵站的筒體內部的容積相對于傳統的水泥泵站要小的多，那么水泵就會頻繁的啟停，而此過程中筒體內的水位會有較大的一個變化量，當水位變化時水泵運行的狀態一直處于變化狀態，當水位較高時水泵的實際揚程就會較低，水泵流量就會相應的變大，同時輸出功率就會變大，反之則會相應的變小。而在泵站選型過程中，數據計算過程中有較多的環節，設計師在計算時一般都會加上一定的安全余量，尤其在水泵的揚程選擇上往往都偏高，會使得水泵的實際工況往往都是偏離設計的額定點較多在運行，基本偏大流量運行會較多，那么就導致水泵的功率變大，經常在大功率點運行，那么水泵就很容易產生燒毀。

全揚程排污泵采用3D設計方法，以CFD三維軟件進行水力性能模擬，經過大量的設計數據驗證，最終得到了下面的性能曲線，可以看到不管水泵的實際的運行工況揚程是多少，水泵電機都不會超過額定功率運行，避免了產生大功率運行導致水泵燒毀的故障產生。

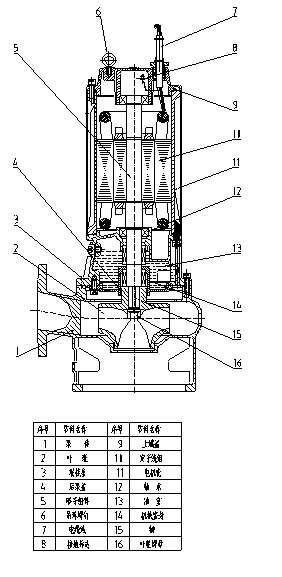

    全揚程排污泵采用大流道葉輪結構，污物通過能力強，高效輸水，不會堵塞，采用外循環冷卻系統，保證水泵在最低水位安全運行，電機采用外循環冷卻系統，利用電泵所輸送的介質在電機殼與冷卻外筒之間流動，將電機產生的熱量帶走。這種循環冷卻方式，可保證電泵在電機全部露出液面時，仍可以正常運行。此項技術是我們的專利技術。電機內設有漏水檢測探頭、浮子開關報警、過熱保護元件等保護裝置。

(3)筒體技術指標

筒體強度分析的目的是計算筒體在使用過程中的受力情況，確保筒體有足夠的強度和使用年限。筒體的材料采用無堿玻璃纖維無捻粗砂及其制品為增強材料，熱固性樹脂為基體，采用計算機纏繞工藝制成的玻璃鋼管及玻璃鋼板

4.應用案例

成都《樂山市沙灣區鄉鎮污水處理工程》

蘭州《蘭州新區經五十路以東污水提升泵站》

無錫《無錫小婁巷預制泵站》

武漢《漢川市鄉鎮污水處理工程 一體化預計泵站設備供貨》&《利川市濱江路黃石大橋（利川預制泵站）》

上海《17040120新場01單元A-04地塊》

長春《吉林盈勝星光》

廣東《樂昌自來水》

天津《昌黎污水泵站（秦皇島北戴河新區污水管網改造工程一體》

西安《秦都東區污水站》《秦漢市政污水泵站》

宿遷《泗陽縣農業產業園一體化預制泵站》

徐州《園博園一體化預制泵站》

……
經典案例

金海灣項目，收集金海灣區域雨水，雨水流量為1230立方米/小時。通過泵站提升到市政網管。

泵站高峰流量1230立方米/時，泵站配套潛水排污泵3臺，2用1備。單泵參數：Q=1230立方米/時，H=12M,P=55kW.

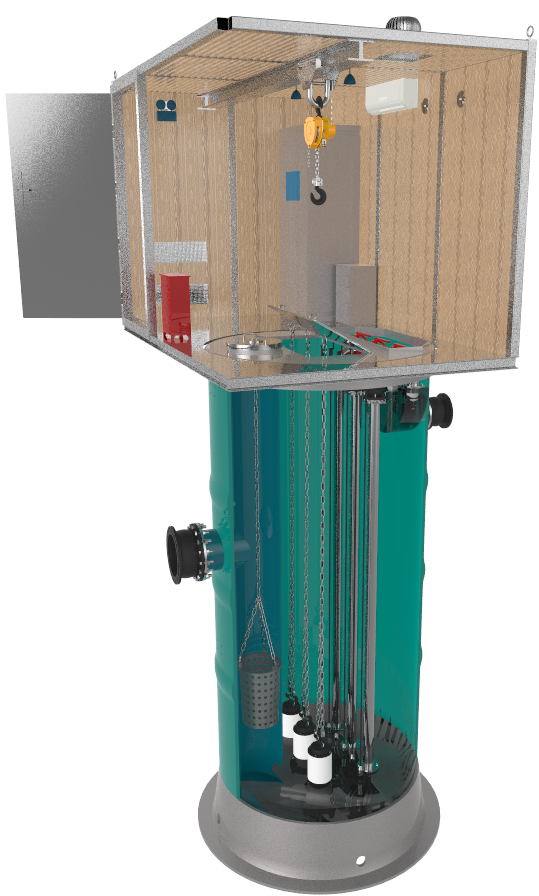

智慧預制泵站包含:筒體系統、泵組系統、過濾系統、管道系統、閥門系統、液位控制系統、電器控制系統.

泵站內具體配置如下：設計規模為2460m3/h.水污泵采用3臺，Q=1230m3/h,H=12m,P=55kW,進水管管徑為DN1200，泵站出水管徑為DN1000，執行標準:Q31/0118000036C012-2018。
