技術名稱：基于山科智能水表與現場控制機DMA漏損控制技術

1、產品技術使用范圍與目標客戶

山科DMA漏損控制技術通過小區漏損控制的管理與實踐,在確定區域經濟漏損水平的基礎上監測夜間流量,確定小區的漏損水平,從而為發現漏損和管網維護明確了方向,有效降低了城市供水漏損率。

山科DMA漏損控制技術適用于水務管理部門，針對居民用水，工業用水漏損嚴重的小區進行有效的監控和問題排查。

2、產品技術簡介

（1）產品技術概述

山科DMA漏損控制技術，結合山科智能遠傳水表與現場控制機，利用網絡技術、自動控制技術、通信技術、計算機技術、視頻技術、GIS技術，對小區的供水流量、水質、加壓設施進行管理和監控，并結合“獨立分區計量”等數據分析技術，及時找到小區漏損點，使小區漏損得到有效控制，達到節能環保的目的。

（2）關鍵技術及創新內容

山科DMA漏損控制技術，基于智能遠傳水表0.1L精度滴水計量的基礎上，結合現場控制機的實時數據采集與上報，通過漏損分析技術，確認漏損的可能性，并根據GIS技術定位具體的漏損位置，提高檢漏效率,縮短維修時間,從而提升供水企業的服務形象,降低經濟損失。利用遠傳水表監控技術,可以有效降低人為誤差,提高了數據的準確性,同時降低了企業在漏損控制上的人力投入。

漏損控制是一個持續性的工作。對漏損率已經達到控制標準的小區，其漏控管理工作應是日常化的，使漏損通過日常化的管理工作真正得到控制。

（3）產品技術應用可行性

國內水司漏損控制經驗表明，80%以上供銷差水量發生在供水小區管網內。經檢測發現，進入建筑的進戶管因建筑物地基下沉而被壓斷、損壞造成的漏水，是管網漏損的重要原因之一。

小區管網具有范圍小、枝狀供水等特征，能夠通過加裝少量考核水表（用于計量通過改點水量的水表，為便于計算漏損而設置，屬于計量不計費水表；考核水表有兩種，小區考核水表和樓宇單元考核水表。）計算小區內的用水，進而對小區內的管網漏損做出評價。與市政管網相比，小區管網內的各個級次水表之間的用水量由考核水表計量。例如小區管網最普遍的分級模式為：小區考核水表-樓宇單元考核水表--收費水表，各級水表之間的管道漏點探測簡單，用了多少水、漏了多少水一目了然，故小區的管網是最有條件開展檢漏、也最容易見到工作效果的管網，被稱為“天然的撿漏區”。

為了便于正確計算漏損，考核水表與其后的下級水表必須建立對應關系，梳理清楚各級水表之間的自來水流動來向，這樣計算出來的漏損才能真實反映該小區的管網漏損狀況。

DMA漏損控制過程：

1.規劃分區模塊：系統完整的水表分級關系為市政管網—小區考核水表—單元考核水表—收費水表。在整理錄入信息時應嚴格安裝按照此層級關系錄入；并且應保證所有計量的水表都應該進入系統。若表之間對應關系和竣工時信息一致，可直接錄入系統；若無竣工信息來源，應該現場作試水實驗，確認供水范圍，整理出來各級水表之間關系，再錄入。通過調查管網現狀，劃分可獨立計量的區域，判斷是否有計量表具，如果已有計量表具則將計量表具和劃分的DMA區域進行綁定；如果沒有計量表具則進行安裝表具并和DMA區域進行綁定。

2.規劃數據采集監測點：能夠?qū)h(yuǎn)傳水表、流量計、壓力計等各類計量?jī)x表進行實時監控，并反映計量?jī)x表的實時數據，例如累計讀數、瞬時讀數，系統會根據歷史數據自動計算出當前頻率周期內的流量累計值，利用曲線圖展示分析流量變化趨勢，并提供歷史同頻率周期供水量進行對比查看，從而判斷流量是否異常，并給予相應提示。通過上述功能的實現，能夠及時發現供水過程中出現的各種異常情況，如水壓值波動異常、用水量波動等，使工作人員能夠快速進行反應處理，在降低管網運行能耗的同時，確保安全、優質供水。

3.實時遠傳：水表、采集設備應具備數據自動抄讀遠傳功能，山科智能遠傳水表，可做到滴水計量，現場控制機可實時采集用水信息，最短可做到每分鐘數據上傳。

4.漏失核實：在分析發現可疑漏點后，要進行以下核實，以判斷用水突增是否是由于數據有誤、設備故障或某用戶由于特殊原因用水量實際增加等造成。

5.統計分析：通過DMA管理平臺，采集不同DMA區域綁定的表具產生的流量監測數據；對采集的流量監測數據進行匯總分析，比對夜間流量的最大值和最小值進行漏失評估。根據評估結果判斷是否存在漏失情況，如果存在漏失情況選擇，選擇控制策略（壓力精細控制、噪聲定位等），進行工程實施進行修復。然后對修復后的流量數據進行分析，驗證結果。

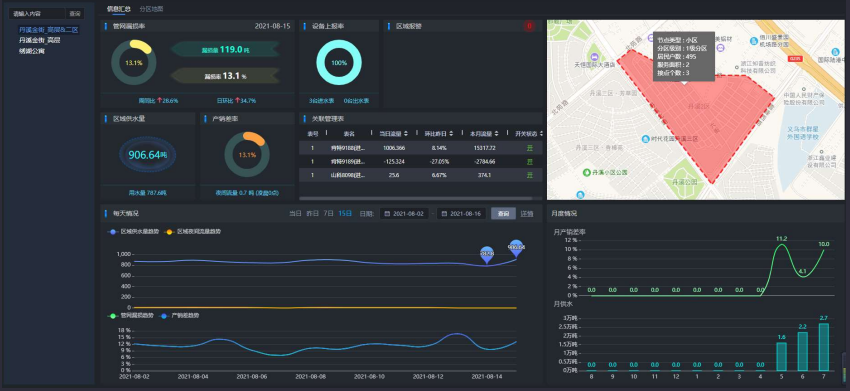

6.產銷差分析：小區漏控管理，可以對劃分的區域進行設置以及其基本信息的維護，對采集到的大小表數據進行二次加工處理，根據DMA分區控漏模型，對采集數據進行匯總分析，統計出不同分級（區域、小區）的漏損情況，相同小區不同月份、年份的漏損情況，每幢樓的漏損情況。支持對小區的統一、精細、科學管理，為水務產銷差管理提供主要依據。

3、產品技術節能環保效果

漏損控制除具有可觀的經濟效益外,還有一定的社會和環境效益。具體如下:

1.降低水源水的保護成本,減少原水取水量及水廠處理后的輸配水量,極大地減少了能耗；

2.延緩遠距離調水等水源工程的建設年限；

3.降低管網漏損對路面建筑地基及地下其他管線腐蝕的危害；

4.降低由于管網水質被污染而造成公共危機的可能性；

5.降低漏損對提高水價造成的壓力。

4、應用案例

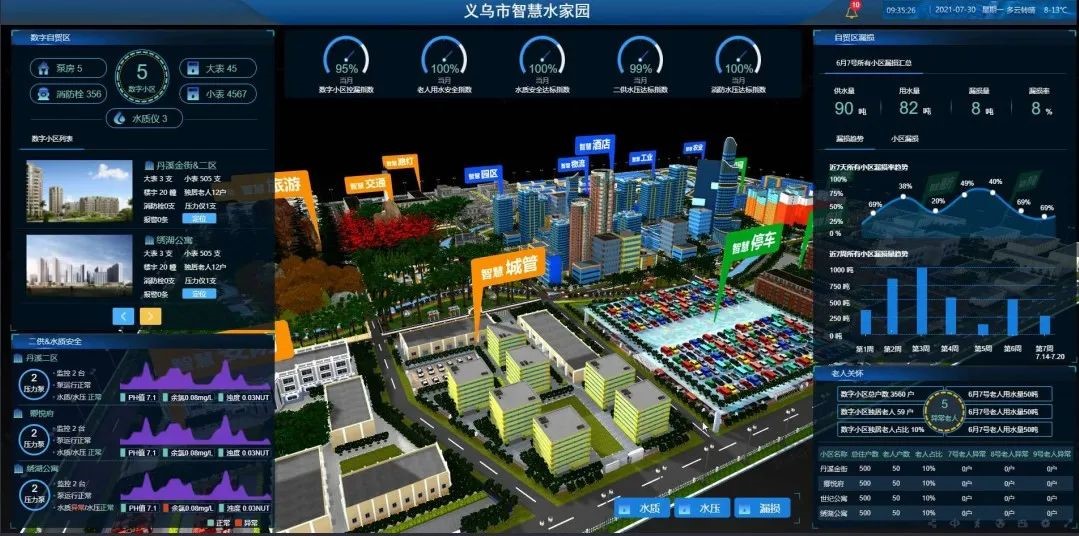

義烏智水家園建設項目：9月，山科智能在義烏丹溪社區、繡湖公寓全面上線全省首個“智水家園”管理系統。此次上線的“智水家園”管理系統集成信息統一集成、網格化控漏、人文關懷、供排水安全保障、供水設備基礎信息精細化管理、涉水業務快捷辦理等功能為一體，讓居民“足不出戶”即可掌握供水信息、及時了解自身的用水情況、隨時辦理供水業務。

以物聯網、云計算等高新技術為支撐的山科智能“智水家園”管理系統，使數據采集標準化，基礎信息平臺化。通過分析各類供水“小數據”為居民用戶提供實實在在的便利。

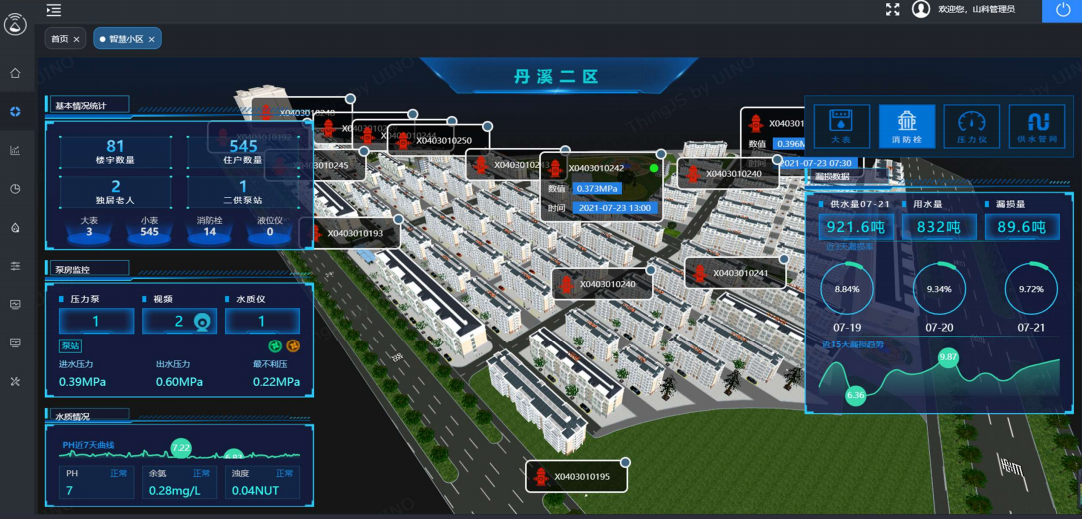

山科智能“智水家園”管理系統注重供排水安全保障。各模塊協調運作，小區內管道、消火栓、閥門、泵房位置也都清晰標注在小區3D模型中。

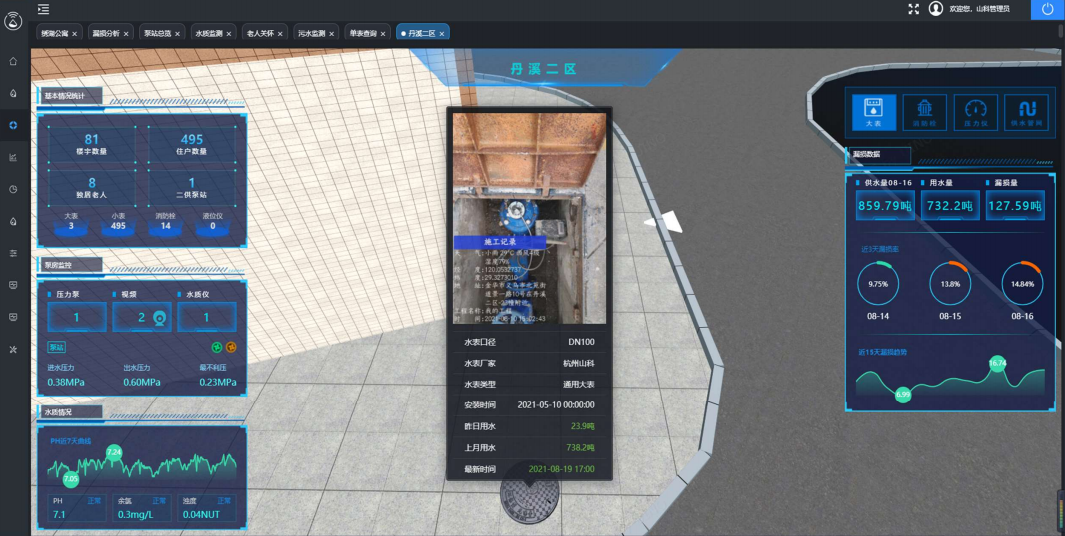

同時，系統實時共享各供水設施的運行情況，讓供水隱患早發現、早處置、早恢復，真正實現供水搶修的“無感智辦”。通過“智水家園”管理系統，所有在線供水設施的運行情況一覽無余，這不但減少了設備維護給居民用戶日常用水帶來的不便，也極大提高了水務企業的工作效率。

同時，“智水家園”管理系統使用漏損分析模型、虛擬表等技術，智能識別盜水行為，偷水漏水全流程監測。

杭州山科智能科技股份有限公司

郵編：310000

地址：杭州市余杭區瓶窯鎮蒿山路47號

網址：www.seck.com.cn

聯系人：曾光  聯系電話：0571-88911100  手機：15355717157

電子郵箱：seckzg@163.com

技術持有單位簡介

杭州山科智能科技股份有限公司成立于1999年。在全體山科人的努力下，在客戶和合作伙伴的支持下，始終保持穩健的發展勢態，2020年9月28日在深交所創業板成功上市（股票代碼300897）。

山科智能一直以國家發展規劃為導向，緊緊圍繞“工業互聯網+智能傳感器及軟件”這一技術路線，結合水務企業在水務安全、節能減排、惠民服務、提質增效等方面的內在需求，發揮在智能傳感器、智能終端、平臺軟件等技術產品優勢，出色研制出各類穩定成熟的智慧水務產品，得到水務企業的廣泛認可。已與首創水務、中國水務、粵海水務、北京自來水、上海城投水務、深圳水務、中法水務和威立雅集團等全國700多家水務企業成為長期優質的合作伙伴。

近年來，山科智能不斷深耕水行業，為達成“領引智慧水務新方向”的使命而不斷努力，在智慧供水產品上已處于領先地位。作為上市企業，響應國家十四五規劃的號召，山科智能于21年、22年成立了杭州山海鏈智能科技有限公司和智慧水利事業部，將服務逐步拓展至制水、污水、水利等多個版塊。
