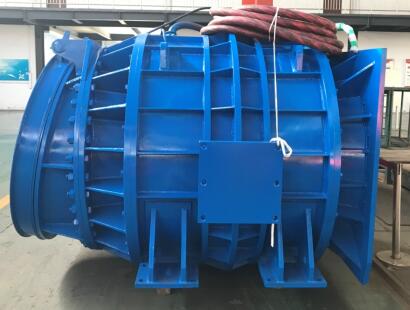

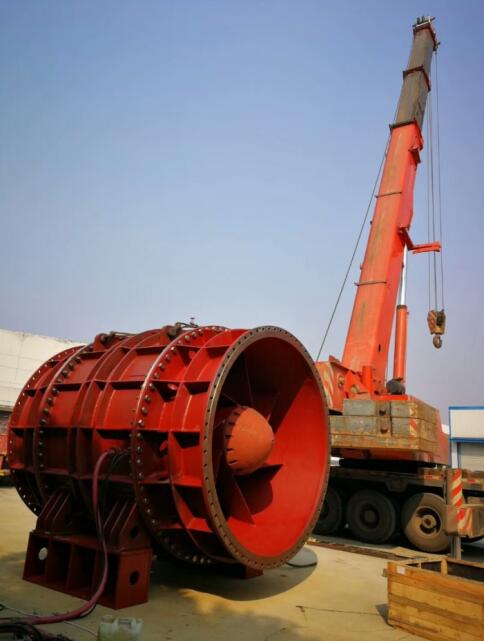

水泵是重要的排灌機械設備。隨著我國水利事業的不斷發展，潛水電泵及泵站因其是機電一體化的產品，具有結構簡單、造價低、安裝檢修便利、維護管理方便、運行條件好、建設周期短等方面的優點，在農田排灌，工業、城鄉給水排水等領域得到廣泛的應用。QGLN(S)系列葉輪內置式潛水貫流泵的設計最突出的特點是泵體中電機定子和水泵外殼為一體，電機轉子和水泵葉輪為一體，潛水電機置于是水泵葉輪的外部，這樣電機的定子通入三相交流電后，在旋轉磁場的作用下，內置葉輪的轉子開始旋轉，在葉輪的作用下，水經過吸水室、葉輪、壓水室被直接排出。因工作水流從潛水電機轉子內腔流過，直進直出，流道順暢，故水力性能好，裝置效率較高。同時葉輪內置式潛水泵是潛水電機技術與潛水泵技術結合的新型機電一體化產品，既保持了潛水泵本身的優點，又利用充水型潛水電機技術，解決傳統潛水泵機組冷卻、散熱、密封等難題，且機組結構緊湊、軸向長度短、重量輕，軸向長度約為原傳統潛水電泵的1/2，大大降低了原材料金屬消耗量，機組重量也下降40%左右。QGLN(S)系列葉輪內置式潛水貫流泵，水泵效率>79.5%,電機溫升<26°揚程>3m，流量>15.2m3/s，電壓等級為380V、6000V、10000V。

鑒定認證、專利與獲獎情況等

1、“2800QGLN葉輪內置式潛水貫流泵”通過2018年科技查新；

2、獲得專利：

1）發明專利：一種葉輪內置式潛水軸流泵（專利號ZL 2013 1 0423364.6）；

2）發明專利：一種兩級葉輪內置式潛水軸流泵（專利號ZL 2014 1 0646345.4）；

3）發明專利：一種帶定子線圈保護套的葉輪內置式潛水電泵（專利號ZL 2016 11002413.9）；

4）實用新型專利：一種葉輪內置式潛水電泵一體式轉輪焊接工裝（專利號ZL 2017 2 0191234.8）；

5）實用新型專利：一種充水式潛水電機的定子槽形（專利號ZL 2016 21435724.X）；

6）實用新型專利：一種材料利用率高的充水式潛水電機（專利號ZL 2014 20331810.0）；

7）實用新型專利：改進定子鐵芯壓圈的充水式潛水電機（專利號ZL 2014 20704124.3）。

3、“葉輪內置式潛水軸流泵”獲安徽工業精品。

4、“濕定子潛水貫流泵2800QGLN-14/2.28-900KW/10KV”獲2018年安徽省首臺（套）重大技術裝備。

適用范圍

主要用于城鎮防洪排澇、水系生態環境治理、農田排灌、工業、城鄉給水排水、海洋資源等領域。

應用工程

該項目已在廣州海珠涌泵站、江西五河治理防洪工程、湖南百舸水利工程、長沙新華聯銅官窯工程等水利工程成功應用，具有良好的經濟和社會效益。

應用案例

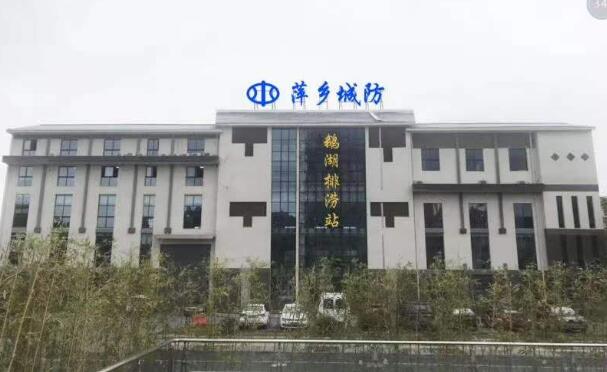

一、萍鄉鵝湖泵站

1、泵站位置、等級

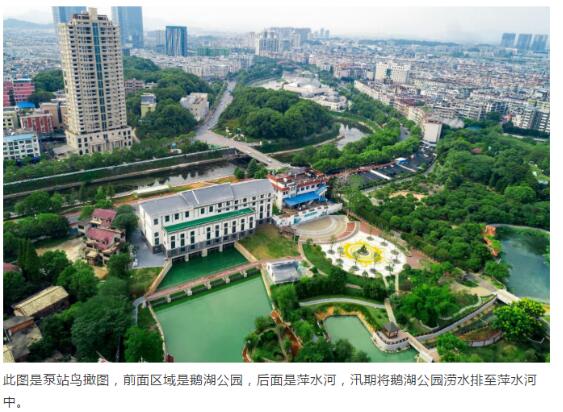

江西省五河治理防洪工程萍鄉市城市防洪工程（主城區段）鵝湖泵站位于萍鄉市主城區鵝湖公園，總裝機容量3600kW，設計流量60m³/s，屬大（2）型泵站。

2、工程目的

萍鄉城區沿萍水河左右岸布置，部分跨河建筑物阻水嚴重，兩岸民房等建筑物侵占河道，已建防洪墻的河道和防洪標準大都低于20年一遇標準，再加上萍鄉市主城區無排澇泵站，致使城區澇水無法及時排除，嚴重影響居民生產生活需要，因此，在主城區鵝湖公園內新建電排站排除城市澇水，調控城區水系水位，防止內澇發生，排澇標準達到30年一遇。

3、泵站功能及特點

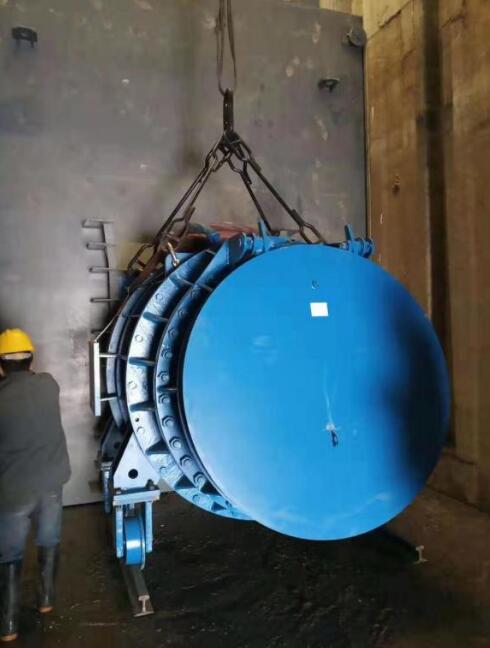

萍鄉市是全國第一批“海綿城市”建設試點城市之一，鵝湖泵站是江西省五河治理防洪工程萍鄉市城市防洪工程（主城區段）子項目，也是海綿工程萬龍灣片區排澇控制性工程。萍鄉市委、市政府高度重視，項目于2015年12月30日由市長親自掛帥成立項目建設指揮部，于2016年12月底動工興建，總投資約6300萬元，治澇區面積30.07平方公里。2018年6月我司所供4臺套2800QGLN-50-900kW/10kV葉輪內置式潛水貫流泵全部安裝到位， 2019年7月凌晨，萍鄉市遭遇罕見強降雨，24小時內降雨量達259.7毫米，是1954年氣象建站以來單次降水量最大的一次，引發嚴重的洪水、內澇等自然災害。鵝湖公園內的水位不斷上升，鵝湖泵站隨即啟動潛水電泵進行排水，將鵝湖及周邊的城區水位控制在安全水位線以下，最大程度解決了萍鄉市萬龍灣片區防洪排澇問題。

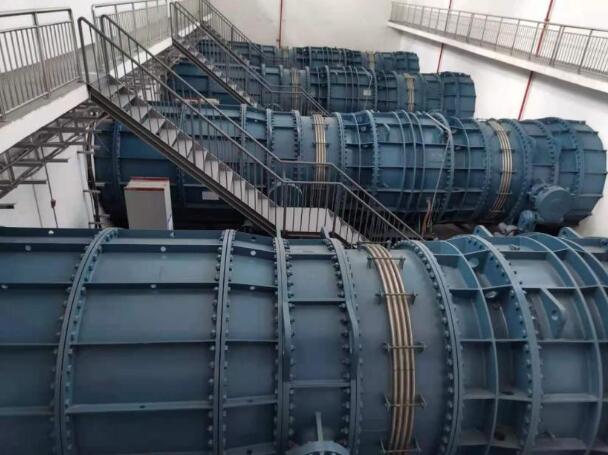

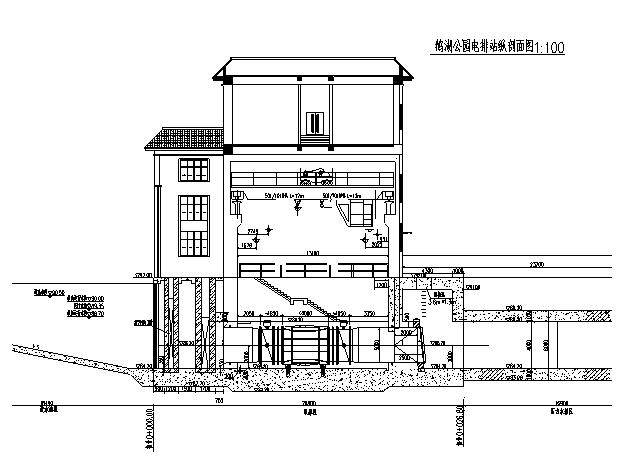

鵝湖泵站采用4臺套2800QGLN-50-900kW/10kV葉輪內置式潛水貫流泵，葉輪直徑2300mm，設計凈揚程2.28m，最大凈揚程3.75m，平均凈揚程0.4m，最小凈揚程0.3m，設計流量15m³/s，配套單機容量900kW 的濕定子潛水電機，為目前世界最大規格的葉輪內置式潛水貫流泵機組。

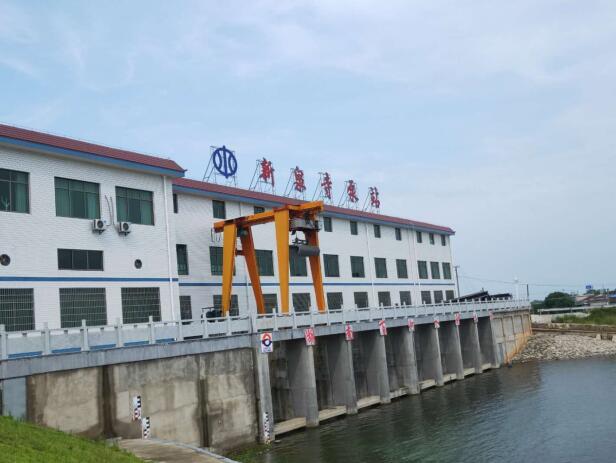

二、湖南湘陰縣新泉寺排澇泵站新建工程

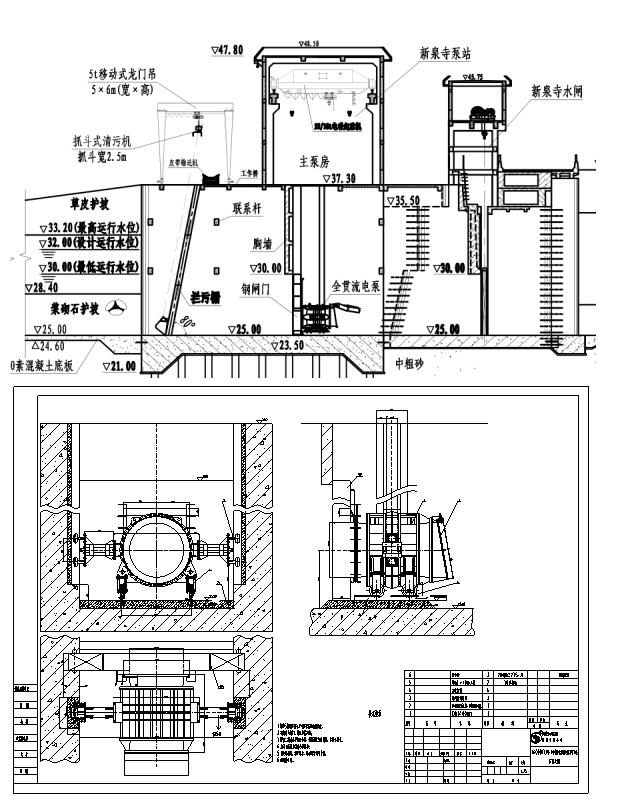

湘陰縣新泉寺排澇泵站新建工程位于爛泥湖防洪大圈新泉寺水閘上游。泵站配置8臺葉輪內置式潛水貫流泵（全貫流潛水電泵），單機功率400kW，額定電壓10kV，總設計流量45.56m3/s，單機流量5.695 m³/s，設計揚程2.83m，最大揚程4.30m。

合肥恒大江海泵業股份有限公司

郵編：213311，通訊地址:安徽省長豐雙鳳經濟開發區金滬路2號

網址:www.hdjh.cn

聯系人:王傳富，手機：18756978062

電子郵箱：527398427@qq.com

技術持有單位簡介

合肥恒大江海泵業股份有限公司是原國家機械工業部定點生產潛水電泵的專業制造廠，是國內專業制造潛水電泵成套產品、配套電控產品和泵站綜合自動化系統成套設備的綜合制造企業。注冊資本12000萬元，占地150畝。擁有大型的水工試驗室，具有國家排灌及節水設備產品質量監督檢驗中心頒發的--泵產品測試系統驗證證書（精度Ⅰ級），具備為進口和國產大型潛水電泵提供性能測試和全功能試驗服務能力，是國內具有大型潛水電泵100%實泵真機試驗能力的企業。公司是國家高新技術企業、火炬計劃重點高新技術企業，“潛水電泵大型化關鍵技術設備產業化”獲國家火炬計劃項目，國家（?。┎┦亢罂蒲泄ぷ髡?，國家（?。┘夹g創新示范企業；大型潛水電泵裝備技術安徽省重點實驗室、安徽省大型潛水電泵工程技術研究中心、安徽省認定企業技術中心、安徽省工業設計中心、安徽省創新型企業、安徽省院士工作站、安徽省創新方法試點企業、安徽省自主創新品牌示范企業，安徽省“115”產業創新團隊?，F擁有國家專利110項、其中發明專利19項，軟件著作權29項。參與起草國家標準7項，其中頒布5項；主持（參與）起草行業標準16項，其中頒布12項；主持制定省地方標準1項。
