技術名稱：威風系列一體化增壓供水設備

1、技術產品定位及應用領域

結合客戶的運維管理需求，威派格開發的四款威風系列一體化增壓供水設備，具有系列化、標準化、智慧化3大特點。通過智慧管理平臺數據分析，具備高智能化、升級便捷、故障自診斷等優勢，可為水務企業提供全生命周期的系統化解決方案。

威風系列一體化增壓供水設備適用于中高層住宅、公寓、醫院、學校、寫字樓、酒店等二次供水項目，及農村飲用水項目的泵站，降低管線的壓力波動對穩定性的影響。

2、技術產品研發背景

自主研發。傳統設備小流量狀態下，水泵頻繁啟停，運行能耗大；用水點的壓力波動大，用水體驗差，造成業主投訴率高；設備智能化程度低，無法掌握設備的實時運行狀況。針對傳統設備的以上問題，威派格推出威風系列一體化增壓供水設備，與傳統設備相比具有更高的補償能力、更強的小流量保壓能力、更低能耗的優勢，并實現關鍵零部件的標準化設計，提升后期運維管理的服務水平。

3、技術產品圖片

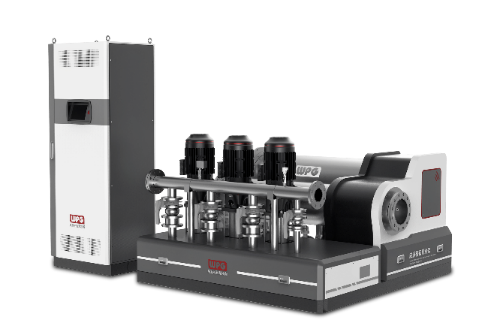

圖1 VII(I)型變頻供水設備                                       圖2 WII(I)型三罐式無負壓供水設備

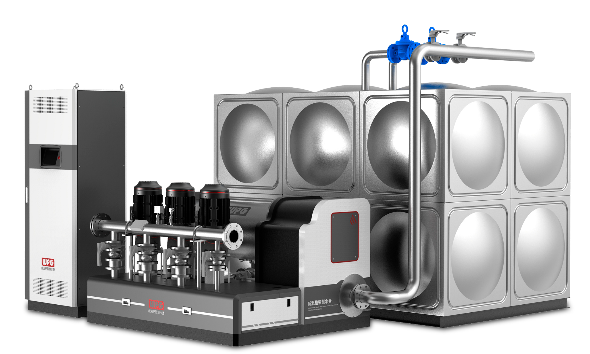

圖3 ZWG(I)型雙罐式無負壓供水設備                      圖4 ZWX(Ⅲ)型箱式無負壓供水設備

4、技術產品優勢及主要性能指標

（1）技術優勢

1.通過結構優化與系統設計，實現節能降耗，提高用水品質。

2.設備零部件的標準化設計，提高后期運維管理的通用性和互換性。

3.基于規則引擎的異常自動診斷，及時發現設備問題并派發工單。

4.通過平臺的歷史數據分析，為優化設備運行參數提供決策支持。

（2）技術主要性能指標

• 流量范圍：≤ 180m3/h；

• 壓力范圍：≤ 250m；

• 控制功率：≤ 22kW；

• 供電電源：三相五線制380V ×(1±5%) 50Hz±2Hz；

• 三相電壓不平衡率：≤ 3%；

• 環境溫度：4℃ - 40℃，若超出此范圍必須采取相應措施；

• 相對濕度：≤ 90%（20℃），無凝露；

• 海拔高度：≤ 1000m，超過時，控制元器件作相應調整；

• 設備安裝地點舞蹈墊或爆炸性塵埃，無腐蝕金屬或破壞絕緣的氣體或蒸汽及其他介質；

• 售后服務十二星認證。

5、應用案例

案例:慶陽二供舊改項目

項目背景:長興園小區是中國第一大油氣田的職工家屬院，在國家大力推行“三供一業”政策之際，慶陽市供排水公司積極響應，主動承擔責任。2017年我司售后團隊與慶陽市供排水公司相關部門一起對慶陽市68個高層小區進行了為期兩周的市場調研，包括此次改造的長興園一區、二區和慶化苑二區。了解到慶陽市市政管網壓力達5公斤以上，在水壓穩定充足的情況下，長興園二區所用傳統變頻設備反而會增加能耗，該小區配備的兩個水箱容積為175m3、126m3，占地面積達165㎡，占用空間和能耗都很大。小區泵房的原有設備從建成到拆除僅僅兩年時間，卻已經銹跡斑斑，在改造前期調研中大家發現由于設備維護清洗不及時，而產生大量鐵銹，小區居民可能存在長期飲用混合鐵銹水的情況，對健康構成了潛在威脅。慶陽市供排水公司從節能性、安全性與智能化等多方考慮，最終選擇與威派格傾力打造慶陽市第一個智慧供水示范單元，共同建立舊改規范，保證居民用水安全。

項目效果:

1.使用威派格一體化無負壓供水設備，在用水高峰期既能保護市政管網的壓力又能向用戶不間斷供水。設備全密閉，規避二次污染風險降低漏損安全環保節能。在原有傳統普通變頻供水設備的基礎上綜合節能效果超過60%，相當于平均每天節約大概300度電。

2.應用國家反恐級別智慧安防系統，工作人員進入泵房必須持有專門維修人員門禁卡、獲得進入泵房的動態密碼、通過二維碼申請，一旦有人非法闖入泵房，泵房攝像頭會自動識別，與此同時報警器會進行聲光報警。

3.獲取每個零部件的運行壽命并實施預警管理，防患于未然。智慧供水管理平臺能自動推送故障信息分析解決方案，幫助水務企業快速解決問題。

4.新泵房面積僅88㎡，原泵房192㎡。新泵房面積不到原來的1/2，極大節省了占地面積。

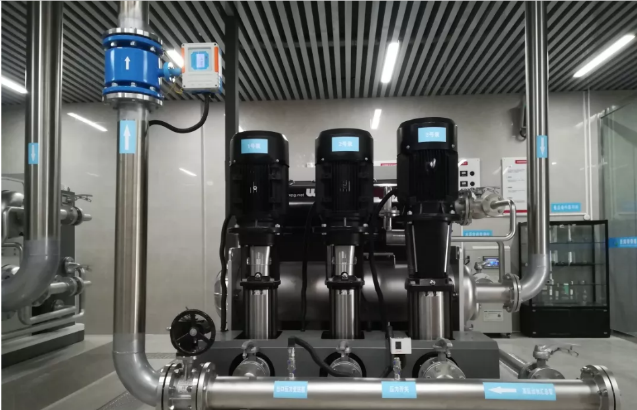

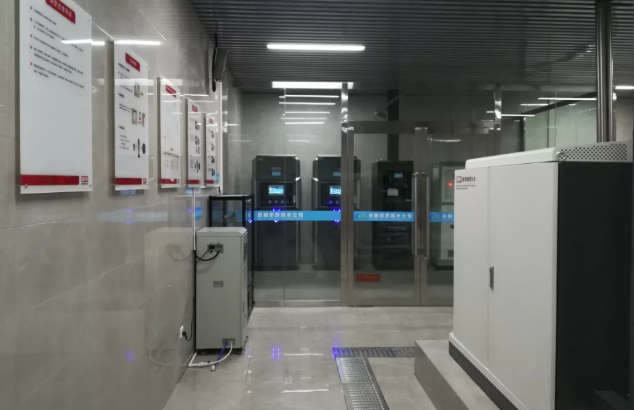

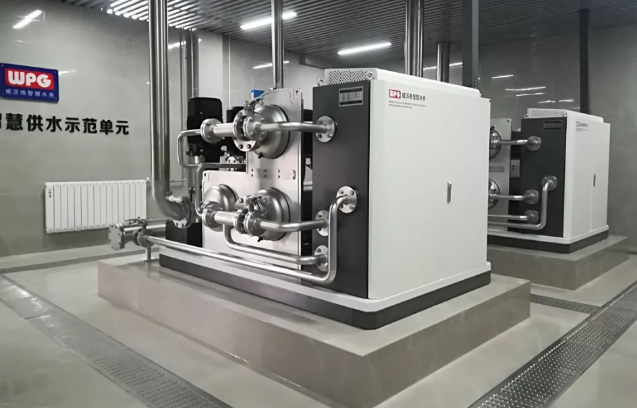

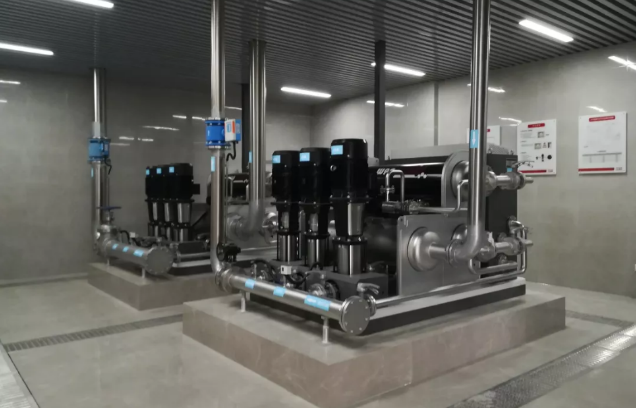

圖5 智慧供水示范泵房及無負壓供水設備圖

上海威派格智慧水務股份有限公司

郵編：201806，通訊地址:上海市嘉定區恒定路1號

網址:www.shwpg.com

聯系人:李 璟，聯系電話：025-87787305，手機：15150573603

電子郵箱：lijing00001@foxmail.com，傳真：025-87787305

技術持有單位簡介

上海威派格智慧水務股份有限公司成立于2011 年，注冊在上海市嘉定區恒定路1 號，是國內集水務行業規劃咨詢、專業智能硬件、行業物聯網、水務專用軟件與行業平臺為一體的以工業互聯網為核心理念的水務行業集成性科技公司。企業于2019年2月22日在上海證券交易所掛牌上市，股票簡稱威派格，股票代碼603956。

自2007年創立品牌以來，威派格始終以“用心于水，綠色未來”為企業愿景，以“引領中國智慧水務發展”為企業責任，堅付陽光正派的企業文化，秉承亞務實的企業精神，緊緊圍繞智慧水務相關的系列化智能硬件為產品核心構建智能制造能力，為智慧水務的實施落地打下堅實的物理基礎。

威派格以現代化水務運營管理提升為中心構建專業能力，以軟件平臺化和數據資產化為依托，以全面服務水務企價值鏈為市場導向，以解決實際問題創造客戶新價值的用戶場景為牽引，以行業資源整合為支撐，打造“智能硬件+專業軟件+水務平臺+行業物聯網-全面服務”的專業領域綜合性解決方案。與客戶建立長期的合作伙伴關系，成為本行業最值得信賴的品牌，積極探索幣直行業工業互聯網企業的新型商業模式，全面保障和提升居民用水品質，改良人居水環境。
