技術名稱：帶行星齒輪減速潛水電泵

1、技術產品簡介

恒大江海多年來專業致力于潛水電泵的研制與開發，上世紀90年代即率先成功開發出與水閘門相匹配的潛水閘門泵，即將潛水電泵與水閘門剛性聯接成為一個整合體，形成一體化泵閘系統。該系統除了具有普通水閘功能外，同時具有泵送水流的功能，即泵站功能。

隨著閘門制造水平的提升以及潛水電泵技術的進步，一體化泵閘技術也得到了相當程度的發展。恒大江海一體化泵閩充分考慮水閘門的剛性，采用獨有的金屬框架防震結構設計，以水閘門作為潛水電泵安裝、運行的基礎，再配以專門為一體化泵閘所研制的葉輪內置式潛水電泵，使得一體化泵閘系統結構更為緊湊。

一體化泵閘集成智慧泵站遠程服務系統，通過物聯網可實時監控設備狀態，同時通過互聯網可將數據上傳到云端，通過中央控制，可實現多條河流聯排聯調，提高水系調度的工作效率。此外，根據動態水位數據，泵閘能自動實現閘門啟閉以及潛水泵啟停，在干旱和洪澇季自動調節水位，真正實現無人值守。

一體化泵閘可針對各地區特定的水務和地質條件以及客戶治理需求進行“量身定制”。系統不僅具備防洪排澇的功能，還可兼顧生態補水，從而實現“雨天排澇，早季補水”。

2、鑒定認證、專利與獲獎情況等

1.“2800QGLN葉輪內置式潛水貫流泵”通過2018年科技查新；

2.獲得專利：

1）發明專利：一種葉輪內置式潛水軸流泵（專利號ZL 2013 1 0423364.6）；

2）發明專利：一種兩級葉輪內置式潛水軸流泵（專利號ZL 2014 1 0646345.4）；

3）發明專利：一種潛水閘門泵（專利號ZL 2020 1 1459646.8）；

4）發明專利：一種潛水閘門泵安裝工裝、應用該工裝的裝配系統及方法（專利號ZL 2021 1 0973461.7）；

5）發明專利：一種帶定子線圈保護套的葉輪內置式潛水電泵（專利號ZL 2016 11002413.9）；

6）實用新型專利：一種葉輪內置式潛水電泵一體式轉輪焊接工裝（專利號ZL 2017 2 0191234.8）；

7）一種雙向臥式葉輪內置式潛水閘門泵（專利號ZL 2019 2 175735.3）；

8）一種具有自動耦合的濕定子潛水貫流閘門泵（專利號ZL 2018 2 1728713.X）；

3.“葉輪內置式潛水軸流泵”獲安徽工業精品。

4.“濕定子潛水貫流泵2800QGLN-14/2.28-900KW/10KV”獲2018年安徽省首臺（套）重大技術裝備。

3、適用范圍

主要用于洪水及雨水控制、旱季補水、河道排水和農田灌溉、沿海及低洼區域水位控制、河道水動力提升除黑臭。

4、應用案例

該項目已在舟山市定海區鹽倉鹽河大塘配套加固工程、阜陽黑茨河楊溝站、無錫市新吳區運河沿線支河暢流活水工程、茂生涌口泵站水閘建設工程、等工程成功應用，具有良好的經濟和社會效益。

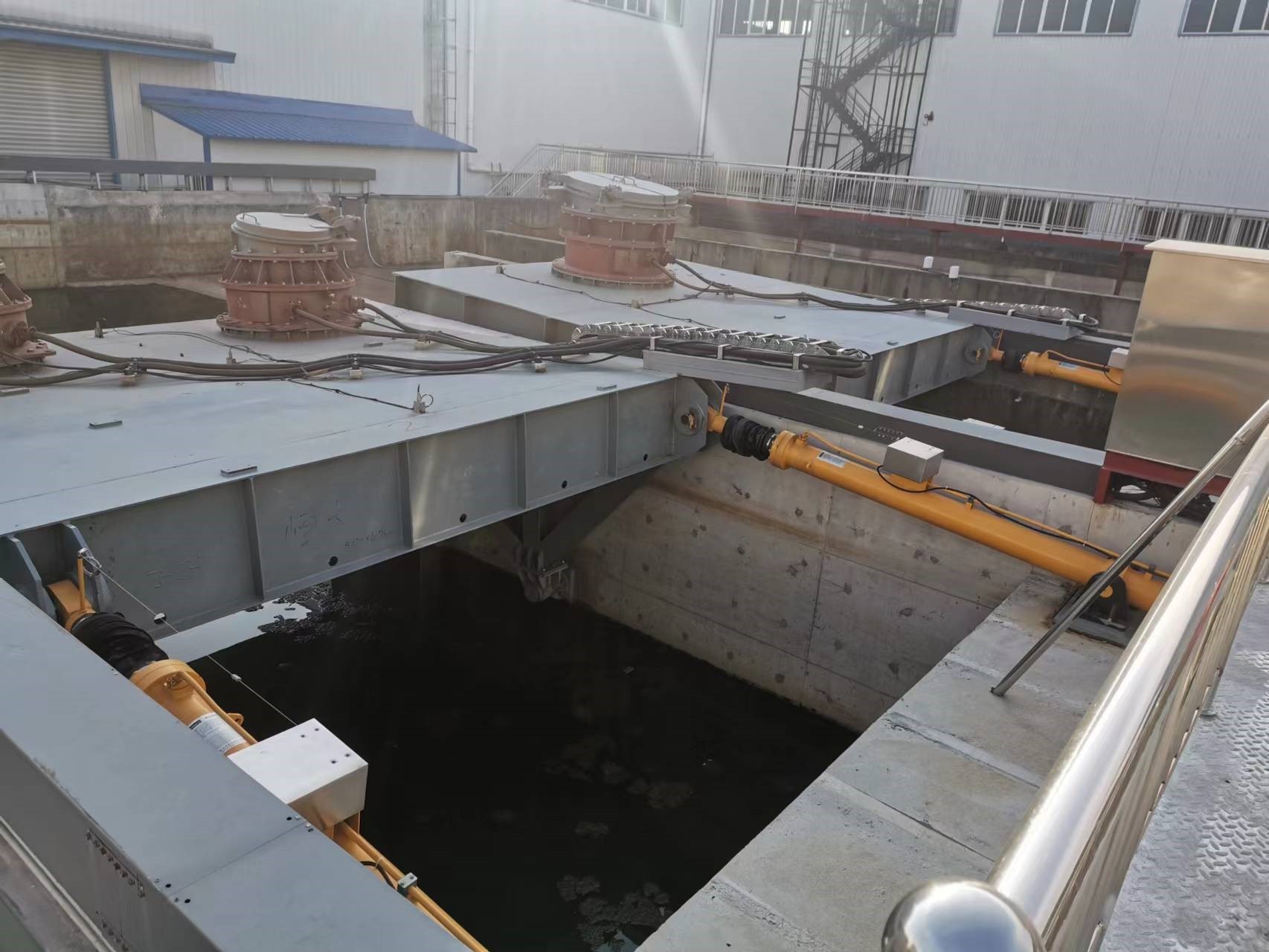

案例：舟山市定海區鹽倉鹽河大塘配套加固工程

1.泵站位置、等級:位置位于舟山市定海區。鹽河主閘位于鹽河大塘中部，于 2011 年開始建設，2012 年建成投入使用，工程等別為Ⅲ等，擋潮閘等防洪主要建筑物級別為 3 級，次要建筑物為4 級，臨時建筑物為 5 級。水閘防洪擋潮設計標準為 50 一遇；防洪標準為城區及工業區 50 年一遇，農田 10 年一遇。城區及工業區范圍：1 年一遇最大 1小時暴雨設計，同時滿足 20 年一遇 24 小時最大暴雨不受淹的標準。農田保留區按 10 年一遇 3 日暴雨 3 日排出的標準設計。

2.工程目的:（1）提高區域排澇能力、完善區域防潮排澇布局;（2）配合已建水利設施、充分發揮排澇效益

3、泵站功能及特點:鹽倉鹽河大塘配套加固工程的實施，可增加排澇時長、提高排澇能力， 工程的實施將顯著提高鹽倉片流域向南入海的排水能力，改變區域排澇減災的被動局面，緩解區域日益緊張的防洪壓力，進一步完善區域排澇布局和防洪體系，保障區域社會經濟建設的豐碩成果，促進區域協調發展。

泵站設計流量27m3/s，設計6臺全貫流泵，型號為1200QGLN-125B，單機設計流量4.5m3/s，單機功率為250KW，總裝機功率1500KW。全貫流泵固定在水泵閘門上，采用嵌入式安裝。

合肥恒大江海泵業股份有限公司

郵編：213311

通訊地址:安徽省長豐雙鳳經濟開發區金滬路2號

網址:www.hdjh.cn

聯系人:王傳富，手機：18756978062

電子郵箱：527398427@qq.com

技術持有單位簡介

合肥恒大江海泵業股份有限公司是原國家機械工業部定點生產潛水電泵的專業制造廠，是國內專業制造潛水電泵成套產品、配套電控產品和泵站綜合自動化系統成套設備的綜合制造企業。注冊資本12000萬元，占地150畝。擁有大型的水工試驗室，具有國家排灌及節水設備產品質量監督檢驗中心頒發的--泵產品測試系統驗證證書（精度Ⅰ級），具備為進口和國產大型潛水電泵提供性能測試和全功能試驗服務能力，是國內具有大型潛水電泵100%實泵真機試驗能力的企業。公司是國家高新技術企業、火炬計劃重點高新技術企業，“潛水電泵大型化關鍵技術設備產業化”獲國家火炬計劃項目，國家（省）博士后科研工作站，國家（省）技術創新示范企業；大型潛水電泵裝備技術安徽省重點實驗室、安徽省大型潛水電泵工程技術研究中心、安徽省認定企業技術中心、安徽省工業設計中心、安徽省創新型企業、安徽省院士工作站、安徽省創新方法試點企業、安徽省自主創新品牌示范企業，安徽省“115”產業創新團隊。現擁有國家專利110項、其中發明專利19項，軟件著作權29項。參與起草國家標準7項，其中頒布5項；主持（參與）起草行業標準16項，其中頒布12項；主持制定省地方標準1項。
