技術名稱：PVC給排水管材

一、   產品簡介

采用最小要求強度（MRS）大于或等于 25MPa 的聚氯乙烯（PVC）混配料為原料，并具有一體成型的鋼骨架密封承口結構的管材。

聚氯乙烯（PVC）作為一種穩定性極高的高分子材料，在 60℃以下可耐各種酸堿鹽機有機溶劑，不需要做防腐處理。PVC-UH 排水管材是通過改善聚氯乙烯（PVC）分子鏈結構，使產品具有強度高、承壓高、環剛度高、韌性好、模量高、收縮性小、具有 45% 以上的環柔性能，適合管廊內架設鋪裝溫度變化帶來的材料應力釋放。同時，一體成型的鋼骨架密封承口結構避免了管材安裝過程中膠圈錯位、變形、移動等隱患，可以保護整段管道不受沖擊、振動、土壤移動、膨脹收縮的影響，從根本上解決管道接頭漏水題。另外，選用內置式塑料檢查井，具有高壓密封性能，確保管道系統性密封，安裝方便施工快，維護成本低的優勢；管道系統設計壽命≥50 年，具有投資低、高性價比的優勢。在承受內壓和外壓的同時，還具有良好的柔韌性，有效避免了地殼變化引起的破壞。是一種城市及工業園區排水管道中的革命性產品。

     二、產品性能

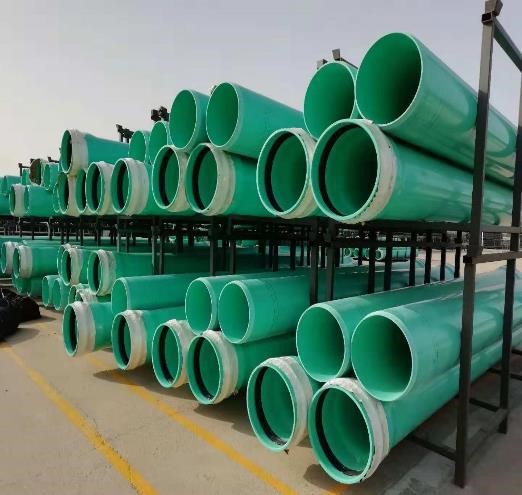

    1.結構

 PVC-UH 排水管: 管材為實壁管材，壁厚均勻，保證管材整體性一致，管材壓至內壁重合時亦不出現裂紋和斷裂，能夠同時承受內壓和外壓，可以保證整段管道在運行過程中受到沖擊、振動、土壤移動、膨脹收縮的影響時管道結構不會破壞，從根本上解決管道外力破壞問題。

     管材為柔性管材，基礎適應性好，能夠應對管道運行過程中突發的地質沉降，管體結構不會破壞。

 2.承壓及非承壓下的密封效果

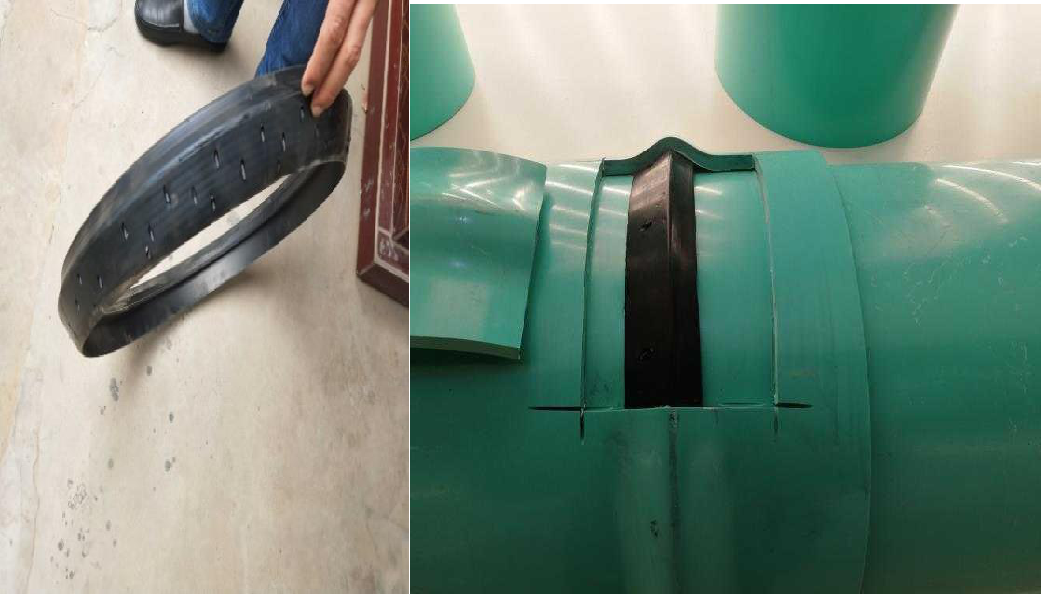

PVC-UH 排水管：管材鋼骨架內襯膠圈與擴口成型為一體，連接密封好，低壓排水，管道無滲漏，產生連接效果優于目前承插類帶壓系列產品效果。另外，此產品屬于可承壓排污類型，可實現壓力排污，在目前城市排污狀態下，易于造成城市內澇，可利用產品承壓排污的特性實現快速排污，根據型號的不同最高具有 0.63MPa 的可承內壓性能，能滿足滿盈狀態下的排水要求。此連接屬于 PVC 壓力供水管道連接的升級版本，采用骨架膠圈，具備傳統壓力管道承壓能力的前提下又不會發生現場安裝造成膠圈錯位、頂翻的潛在泄露風險。

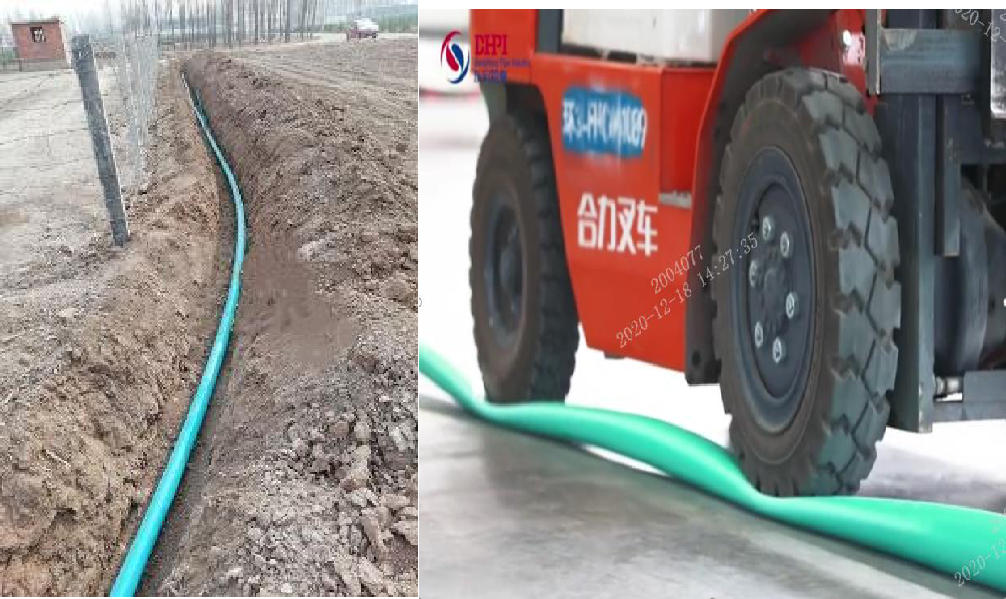

3.柔韌性強、抗沖擊性能

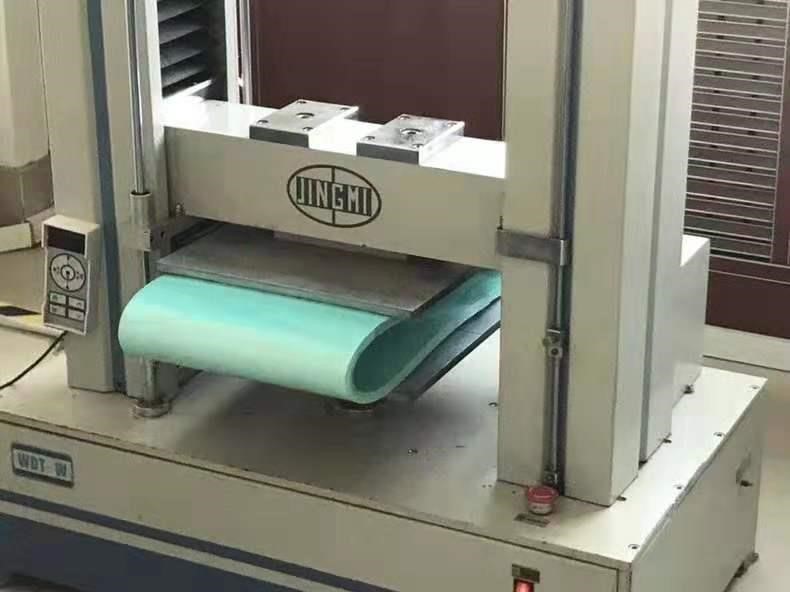

PVC-UH 排水管材：管材具有一定的柔韌性，軸向撓度高于其他排污管,可以適應一定程度的不均勻沉降問題，另外管道因其柔韌性好可最大程度適應地形、降低施工成本投入；管道低溫下抗沖擊性能優異，管材在常溫下壓扁至重合不發生管道破壞，這是結構管類、水泥管類所不具備的，同時此種性能對于管材的抗局部沖擊破壞能力是有極大促進的，能有效抵抗外力破壞。既有環剛度承受外壓能力，又有較高柔韌性型，剛柔并濟。

   4.重量

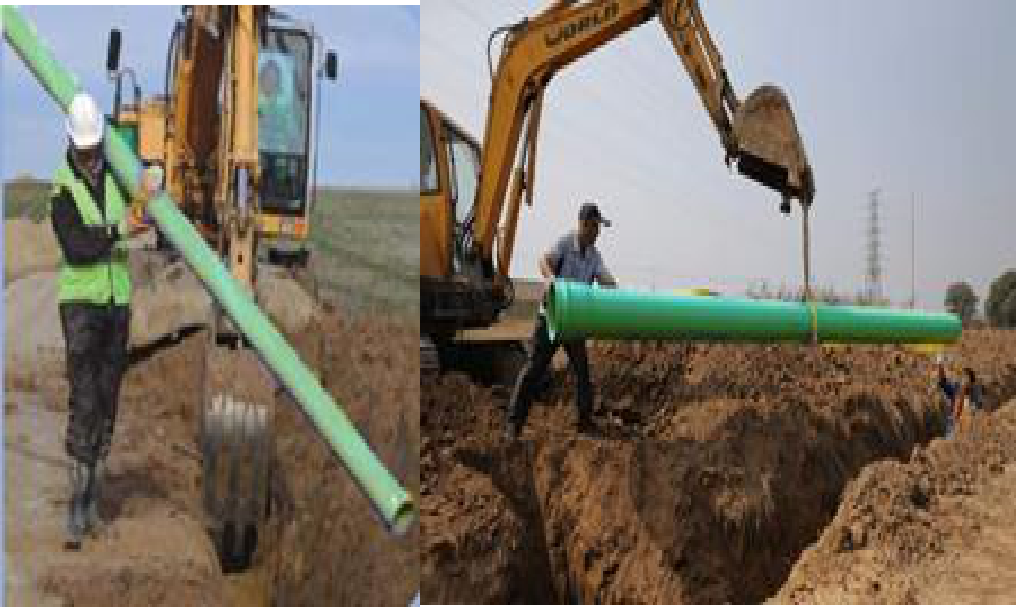

PVC-UH 排水管：管材重量輕，安裝過程對吊裝機械依賴程度低，6 米 dn500 型PVC-UH SN8 管重量約 185kg，3-4 人即可配合安裝，方便省力。

      5.使用壽命

PVC-UH 排水管：管材根據試驗外推使用壽命為 50 年，通過歐美地區使用 80 年的應用實例數據管道依舊運行正常，完全能夠滿足國內 50 年使用壽命設計。PVC-UH 排水管材為柔性實壁管材，具有抗地質沉降、耐腐蝕、抗沖擊等性能，鋼骨架一體成型密封結構設計保證了管道的零泄漏，是其使用壽命的重要保證

    6.水力性能

PVC-UH 排水管、聚乙烯雙壁波紋管、鋼帶增強聚乙烯螺旋波紋管及玻璃鋼管其內壁均屬于塑料材質，具備塑料材質的常規通性不結垢、光滑度高等優勢，其曼寧系數在 0.009 左右，相比混凝土管道提高 30%輸送性能。

      7. 技術現狀及指標

聚氯乙烯性能參數

    三、   應用案例

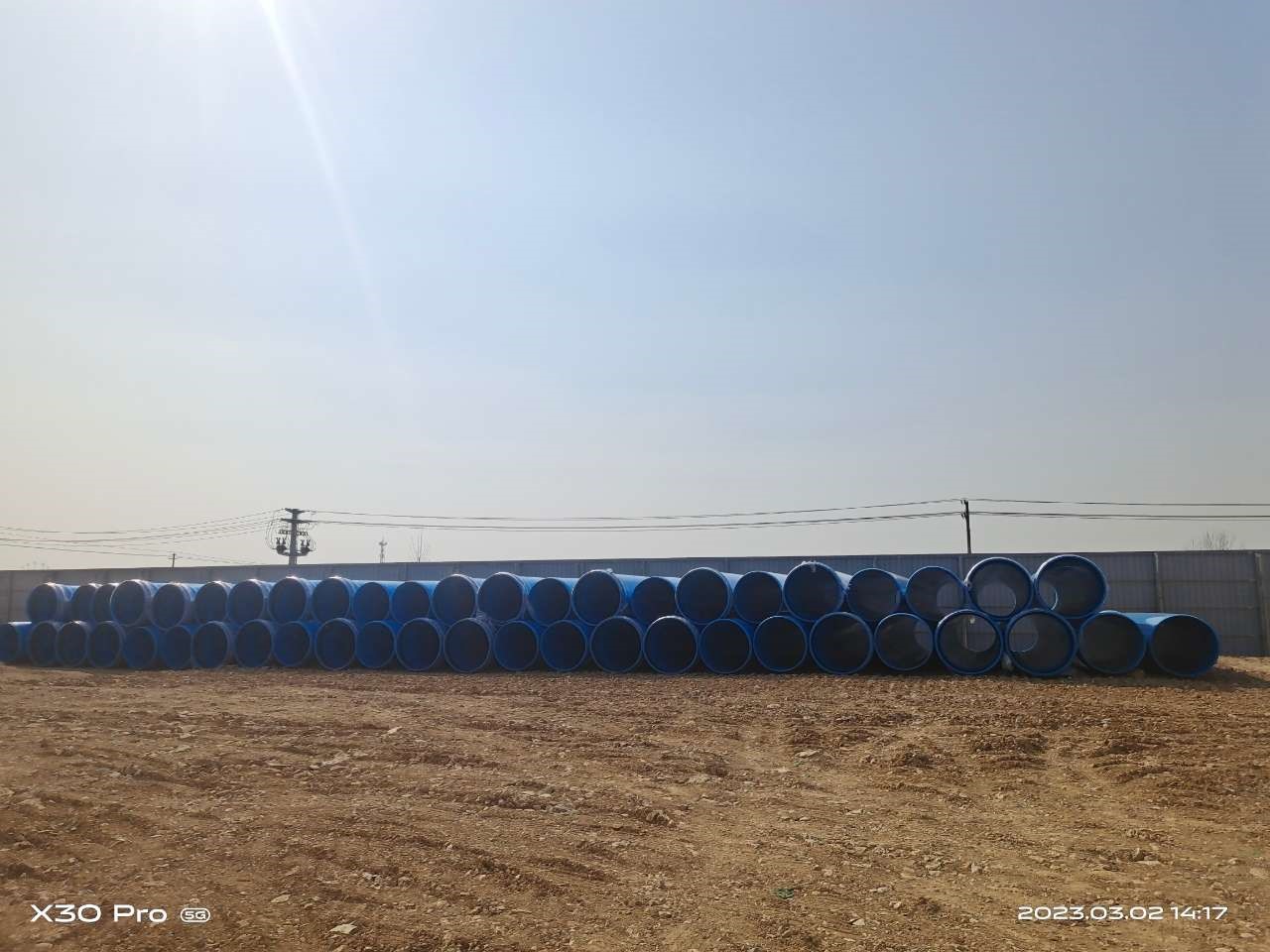

 1. 蓬萊區海濱西路改造工程-PVC-UH管材及管件項目

（1）項目名稱：蓬萊區海濱西路改造工程-PVC-UH管材及管件采購項目

（2）項目地點：山東省煙臺市蓬萊區

（3）項目金額： 項目總投資：583202000元，公司參與金額：15399465.58。

（4）主要產品及用量：PVC-UH給水管材  口徑（壓力）：DN500（816米）/800（936米）/1000（4404米）；

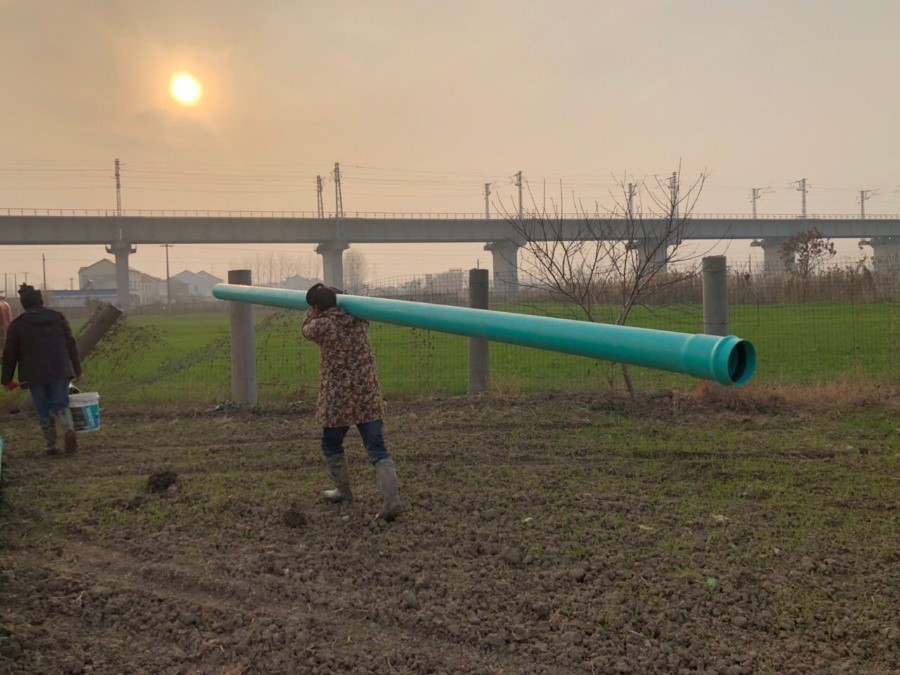

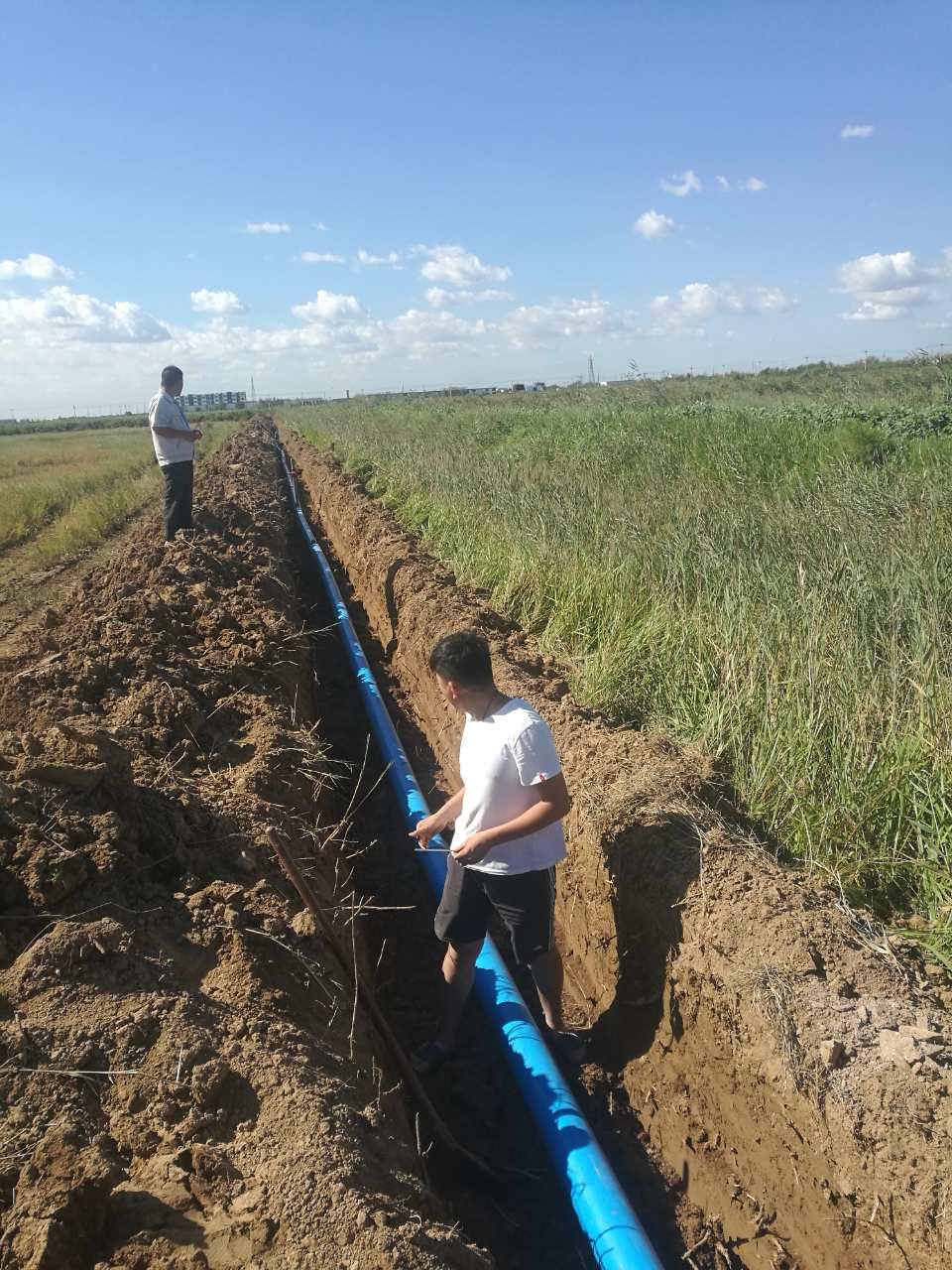

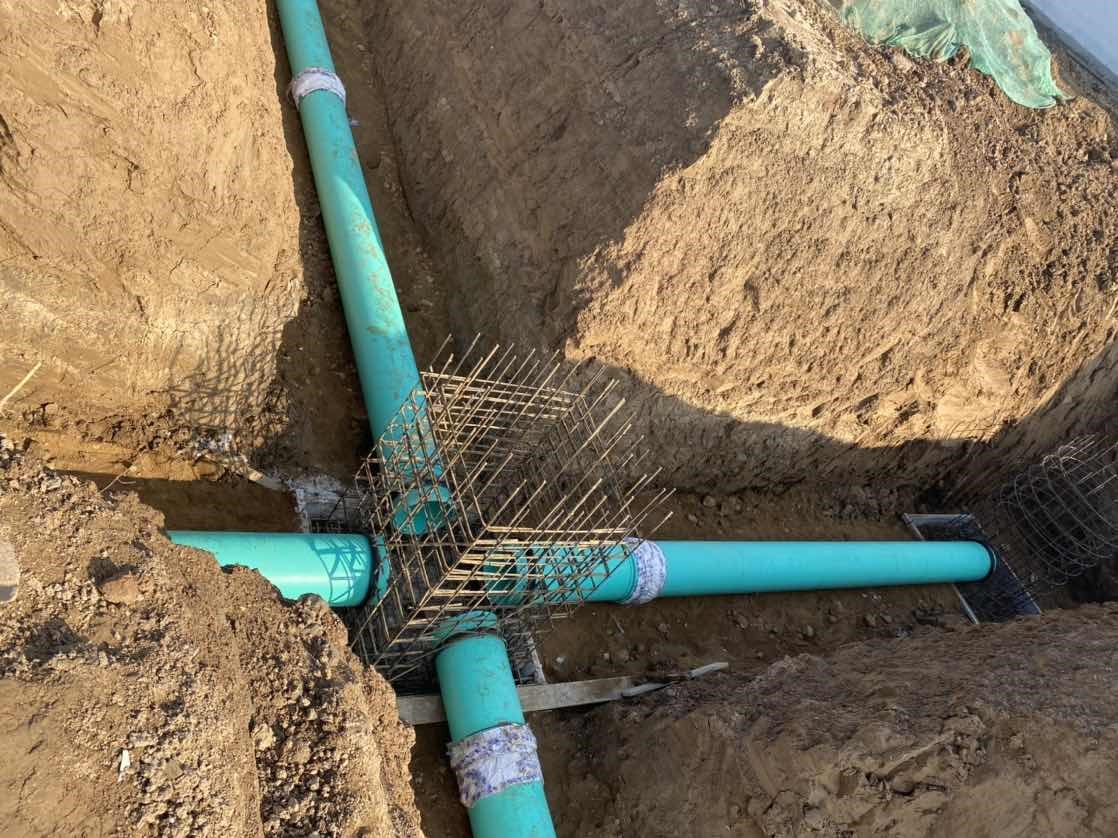

  2. 江蘇響水縣農污第一期項目

（1）項目名稱：江蘇響水縣農污第一期項目

（2）項目地點：江蘇省響水縣

（3）項目金額： 工程投資約16000萬元。公司參與金額：1500萬元。

（4）主要產品及用量：PVC-UH給水管材  口徑（壓力）：DN160-DN315

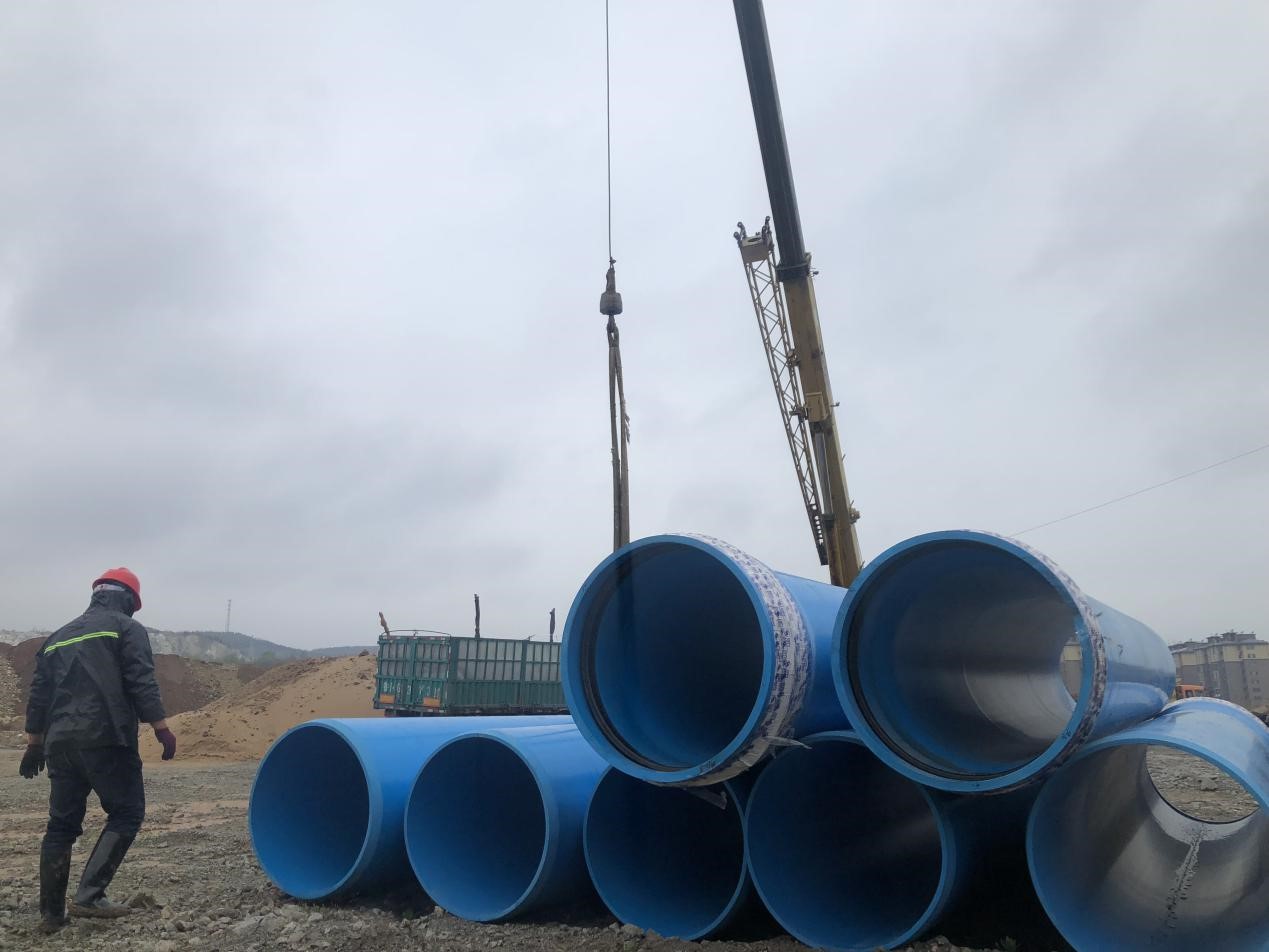

3. 棗莊市“兩庫四河”引調水工程（巖馬水庫引調水工程一期）

（1）項目名稱：棗莊市“兩庫四河”引調水工程

（2）項目地點：山東省棗莊市

（3）項目金額：公司參與金額：2500萬元。

（4）主要產品及用量：PVC-UH給水管，口徑：DN1200

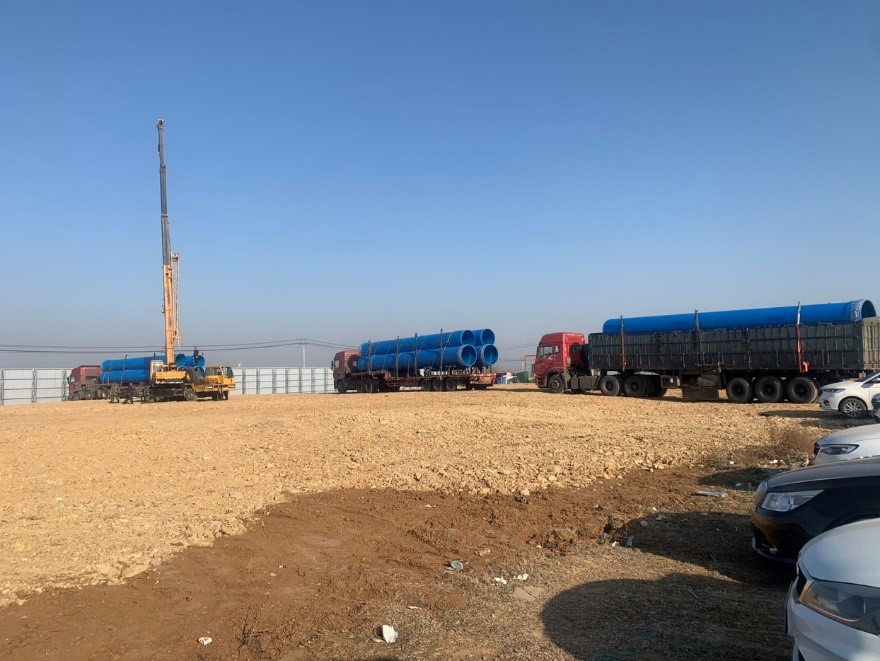

（5）案例照片：

4.牧原集團養殖基地PVC-O排污管道工程

（1）項目名稱：牧原集團養殖基地PVC-O排污管道工程

（2）項目地點：山東省東營市

（3）項目金額：公司參與金額：1288萬元。

（4）主要產品及用量：DN160 1.0mpaPVC-O管材

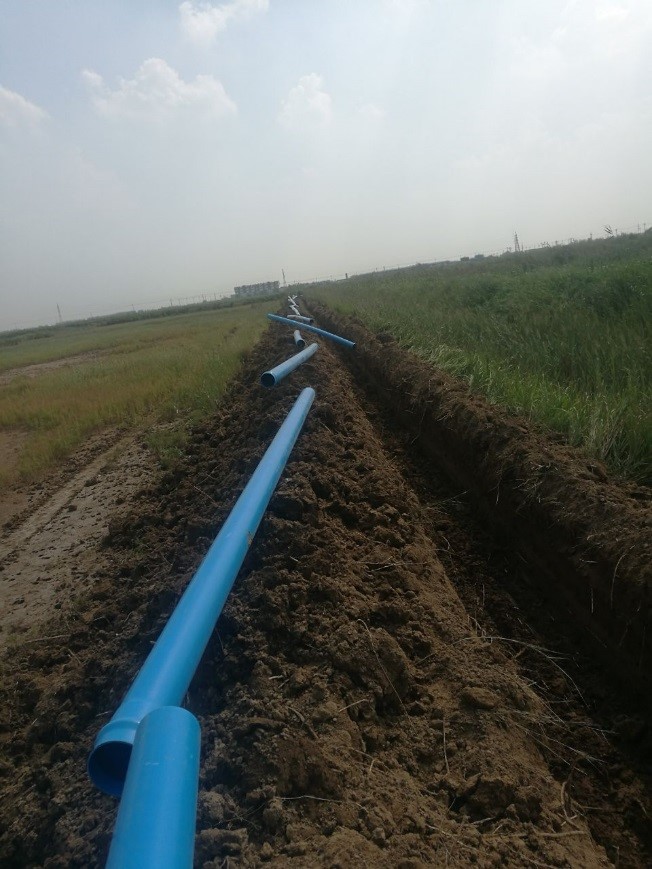

（5）案例照片：

山東東宏管業股份有限公司；
地址：山東省曲阜市東宏路1號
網址www.dhguanye.com；聯系電話0537-4644999；
傳真0537-4641788
聯系人王緒利；手機:18366773355
電子郵箱zqb@dhguanye.com

技術持有單位簡介
東宏管業是一家專業從事智能工程管道系統研發、制造、銷售、安裝、服務、運維于一體的高新技術企業。位于孔子故里山東曲阜，于2017年11月06日在上海證券交易所主板上市，股票簡稱：東宏股份（股票代碼：603856）。
東宏管業建有管材、管件、新材料三大智能化生產基地，擁有全球最大的鋼絲網骨架復合管道生產線及世界最先進的PE管道生產線。產品廣泛應用于市政基礎設施、工礦、燃氣、熱力、工業等重點領域，包括SRTP(鋼絲網骨架聚乙烯)管材管件、PE管材管件、PPR管材管件、涂塑復合管材管件、PVC-O管材管件、3PE管材管件、防腐保溫管材管件為載體的數字化智能管道系統等。公司與北歐化工、沙比克、道達爾、巴塞爾等國際頂級原料供應商合作，從原材料研發生產到工程安裝，為客戶提供管道系統的全產業鏈解決方案。
為了提升中國管道制造技術水平，東宏管業不斷創新科研，公司擁有200余名研發技術人員，設有國家級CNAS實驗室、博士后工作站，具備行業領先的研發能力。在材料改性、鋼塑復合、連接技術、智能管道領域取得了世界性突破，開創了中國工程管道智能時代。
