技術名稱產品：一體化明渠流量計

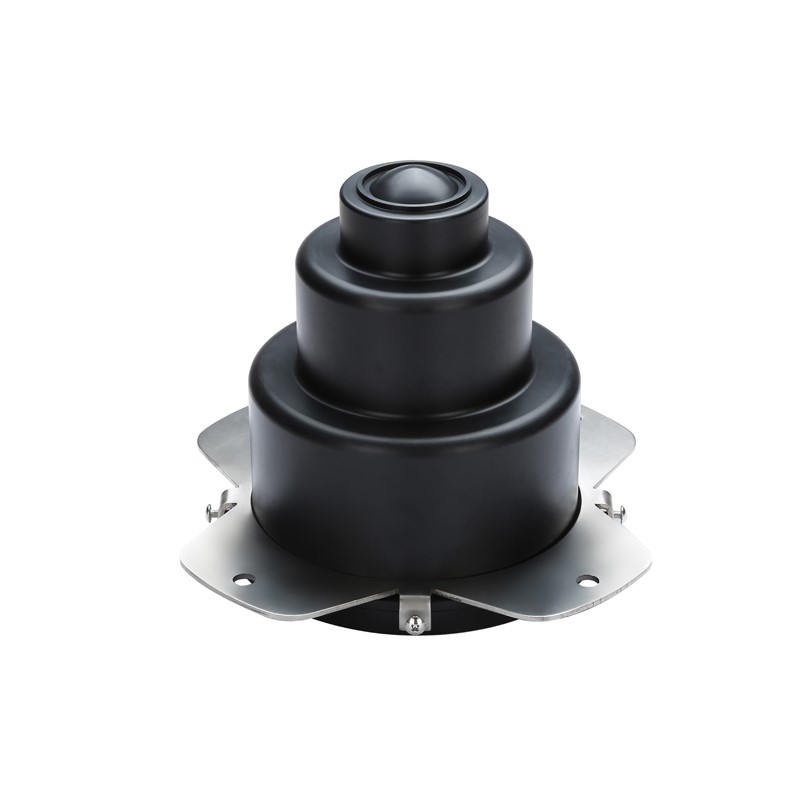

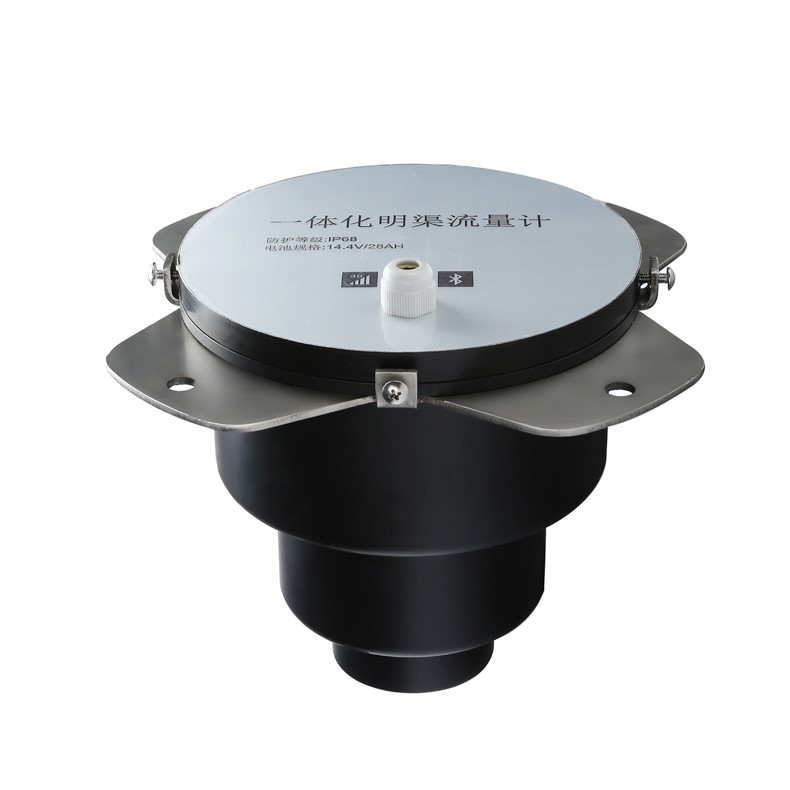

圖1、一體化明渠流量計

1.技術所屬領域及適用范圍

    一體化明渠流量計可廣泛應用于灌區信息化、地下管網、城市內澇、窖井監測等項目。在各種灌溉明渠、干支斗農毛渠測流、管網測流的應用場合有很高的性價比。

2.成果來源

自主研發。一體化明渠流量計，是一款高度集成的一體化產品。針對灌區的干支斗毛渠流量測量，要求測量盲區小，渠底安裝傳感器安裝后容易堵塞，安裝點位多，安裝維護成本管控難等一系列問題。公司自主研發設備的一體化明渠流量計，可以有效解決上述問題。盲區小，受干擾少，安裝維護簡單，一體化設計，性價比高。

3.技術現狀及指標

（1）技術現狀

一體化明渠流量計采用K波段雷達電波對河流水位、明渠、水壩前、排污水等的液位非接觸測量，通過水位和公式，積算流量值。產品采用一體化集成設計，內部集成高性能大容量電池，4G全網通通信模塊、藍牙配置模塊等。設備體積小巧、安裝便捷，可采用灌膠密封，測量精度高，非接觸式測量使設備不受污水腐蝕，低功耗和無線輸方式使設備滿足嚴苛環境。產品已在多地批量使用，產品穩定可靠。

（2）具體技術指標

工作頻率：64 GHz，具有溫度補償機制；
雷達天線：平面微帶脈沖；
雷達波束角：8°；
測量范圍：0-7 m；
測量精度：±2 mm；
重復性：小于3 mm，回差在±1 mm范圍內；
分辨率：1 mm；
盲區：不大于10 cm；
通訊模塊：4G、NB-IoT無線模塊；
采集周期：0-24H可設置；
上傳周期：0-24次/天可設置；
通信模塊靜態值守電流：低功耗設計,小于0.08mA；
通信模塊工作電流：低功耗設計,小于20mA；
供電：自供電，內置14.4V 28AH大容量電池；
CPU:高性能的工業級 32 位通信處理器；
通信模塊：4G全網通，支持 EGSM900/GSM1800MHz 雙頻，可選 GSM850/900/1800/1900MHz 四頻 支持 GSM phase 2/2+；
發射功率:GSSMSM850/900：<33dBm GSM1800/1900：<30dBm；
數據存儲：Flash 8M；
藍牙：本地配置，支持藍牙V4.2 標準2.4GHz,ISM頻段；
SIM卡：無外插天線，芯片級焊接通信卡；
天線：內置天線；
工作溫度：-35℃-70℃；
存儲溫度：-40℃-85℃；
防雷等級：防雷等級6KV。
4.應用案例

案例01

（1）實施地點：設備批量應用于紫金縣農田灌溉監測項目中

（2）實施內容及成效：在廣東省河源市紫金縣批量安排112套一體化明渠流量計。設備用螺絲固定安裝在水泥預制板中，操作簡易。非接觸式測量，后續維護簡單。采用手機藍牙進行參數配置，內置4G通信模塊，采集數據上傳平臺。有效實現了灌區各毛渠流量數據的遠程監測，為灌區優化管理提供支撐。超高的性價比，為灌區管理建設解除了成本顧慮，逐步形成了灌區管理信息網。

圖2、監測站點1                   圖3、監測站點2

航天宏圖信息技術股份有限公司

郵編：221000，通訊地址：江蘇省徐州市高新區國家安全科技產業園A17號樓東側3樓

網址：www.piesat.cn

聯系人：姜 航，聯系電話：0516-83316778，手機：18510520112

電子郵箱：jianghang_fz@piesat.cn
