1.技術產品所屬領域及適用范圍

   一體化預制泵站可以應用于市政排水領域的污水截流、雨水排澇、污水提升和中水回用提升。

一體化預制泵站因其占地小、無污染、與周邊環境協調，可以廣泛應用在大部分工況條件，例如學校、工廠、景區、飯店、小區、綠化帶等等。同樣也可以在各種土質環境下使用，例如沿海地區地下水位較高的海水土質、重慶地區的巖石土質等。舒朋士一體化預制排水泵站優化的抗浮系統、高強度耐腐蝕的筒體結構造就了它可以適用于各種復雜工況。

2.成果來源

自主研發。一體化預制排水泵站的研究是將進水閘，格柵間，集水池，機器間出水閥門井集成為一體，并將進水?dāng)r污格柵、水泵、服務平臺、閥門、管路系統等等全部集成在整個筒體內部，進出口預留了法蘭對接口直接與現場管路對接，整個泵站設備在廠家預制完成。

要能達到良好的應用水平需要解決如下幾個關鍵技術問題：

首先要考慮的就是泵站本身在基坑的抗壓問題。需要選用高強度、高性能的筒壁材料，能夠抵抗外界土壤側壓力，防止筒體變形，此外，筒體材料由于長期浸泡在污水等腐蝕性介質中，因此還必須具有極好的耐腐蝕性能。

（2）體積小且高效自動化程度高的進水雜物粉碎裝置。常規格柵體積大，安裝使用不便，維護工作量大，無法適用于一體化預制排水泵站。

（3）高性能的潛污泵。潛污泵必須能夠滿足較高的啟停頻率工況，這是一體化泵站能夠體積小和占地小的重要條件，此外，潛污泵還必須具備良好的防堵塞性能，防止出現潛污泵頻繁清堵和檢修的情形。

（4）泵站進水中懸浮物的淤積問題。淤積會減少泵站的有效容積，還會產生臭味和腐蝕性氣體，產生環境污染問題，因此需要嚴格控制淤積。

（5）筒體抗浮設計。傳統泵站由于是鋼筋混凝土結構，自身較重，且和基礎是一體澆筑，需要考慮的抗浮問題較少。而一體化預制泵站由于自重較輕，在很多應用場合地下水位較高，因此抗浮問題的研究較為重要。

本研究主要是基于上述考慮，通過材料比選、設備選型、CFD模擬和物理模型模擬等研究方法解決上述問題，同時通過進一步的研究，改良一體化預制泵站的性能。具體見下。

2.1進水雜物粉碎裝置的研發和選型

一體化泵站在接入雨污水管網時，管網內垃圾過多時會導致泵站攔污格柵的負荷過大，需要進行頻繁打撈作業，從而增加了泵站的使用和維護成本，同時也體現不了一體化泵站的方便快捷的研究宗旨。基此，本研究研發了一種垃圾粉碎裝置，可以將管網內來水的垃圾粉碎成6-12mm的顆粒通過潛污泵加壓后輸送到出水管網最終到污水處理廠進行集中處理。

2.1.1進水雜物粉碎裝置的構造

粉碎型格柵由以下部件構成：

動力裝置——每一臺粉碎型格柵都會配置一套電動機或液壓馬達作為驅動動力，為刀片組提供驅動能量。

端殼——刀片組的主軸安裝在底部和頂部的端殼里，特殊設計的端殼有堅固的力學性能為主軸提供有效支點，承受刀片剪切時產生的巨大徑向負荷。同時專利設計的動態旋轉密封裝置在主軸旋轉時不僅可以承受主軸的軸向負荷，也提供了可靠的動態密封，在主軸旋轉時有效的保護主軸軸承不被水和固體物侵蝕，延長軸承及驅動齒輪裝置的使用壽命，提高設備可靠性。

刀片&墊片組——兩套獨立的刀片和墊片安裝在兩根平行的主動、被動旋轉軸上，交替重疊，成螺旋狀排列，能有效的粉碎垃圾等固體物，優化設計的刀尖結構可以提供最大的剪切捕獲能力，輕易捕捉各種不規則固體物，優選的刀片材料和加工熱處理工藝使刀片具有最鋒銳的剪切刃口和工作壽命，在惡劣環境下可以更持久的保持優良的剪切性能。

增流轉鼓——配合側欄引導剪切介質進入切割室，經過工程優化設計的螺旋型轉鼓還具有分配剪切介質的功能，使刀片組的剪切負荷分布均勻，提高刀片的剪切效率。同時轉鼓的空隙可以有效的拓展格柵的流體通過流量。（單轉鼓或雙轉鼓結構有轉鼓）

自耦合安裝器——將自耦合安裝器安裝在格柵的工作工位后，就可以輕松方便的將格柵安放在工位上長期工作運行或是輕松的將格柵從工位上取出進行檢修維護。

2.1.2 進水雜物粉碎裝置運行原理

粉碎型格柵是一套完整獨立的，通過電力驅動的雙軸剪切粉碎裝置，能夠把流體系統里經過的固體剪切成要求尺寸的較細小的顆粒（能夠通過流體系統的泵閥等阻攔性設備的狹小流道），使固液混合流體能夠更容易的通過并排放。它能夠有效的取代傳統污水泵送排放處理系統里的各類阻攔或打撈式機械格柵。和傳統各類機械格柵相比。粉碎型格柵設備尺寸小，對場地的占地需求和土建規模要求都大幅降低，安裝也極為簡便，降低了系統的建設運行成本，也提高了系統運行效率和可靠性。粉碎型格柵的模塊化構造也是一體化泵站不可缺少的一部分。

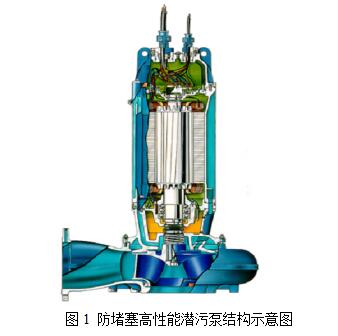

2.2防堵塞高性能泵的研發和選型

給排水設計手冊中排水泵站部分規定了污水泵站的有效容積，一般采用不大于最大一臺水泵5分鐘的出水量，該規定主要基于舊年代品質較差的國產潛水泵不能夠滿足頻繁啟停的要求制定的。舒朋士一體化排水泵站為了盡量減小有效容積，我們提高了配套水泵的質量，水泵的啟停次數能夠達到每分鐘15-30次，提高水泵的通過能力，滿足更大雜質的水力輸送。2.2.1防堵塞高性能潛污泵的特征

l 水壓密閉型防水電機，泵體結構緊湊、牢固，模塊化設計

l NEMA A級溫升

l 頂級效率的電機

l 電機可在潛水和非潛水環境下連續運行

l 雙機械密封，所有密封均與旋轉方向無關，并能抵制溫度驟變

l 防堵型高效葉輪，CFD優化的水利模型，還可配置具有最大固體處理能力的旋流葉輪

l 軸承終身潤滑，設計使用壽命最短50000小時和100000小時不銹鋼軸。設計具有較高的安全系數，以防止疲勞破壞

l 定子繞組中裝有熱敏傳感器以檢測監控溫度

l 通過油室或密封腔中安裝的濕度探針進行密封檢測，如軸密封出現泄漏，則會發出檢查預警

l 光滑的外部設計降低了碎屑堆積的風險

2.2.2防堵塞高性能潛污泵運行原理

防堵塞高性能潛水泵離不開兩個重要的因素。

（1）最佳的電機效率：采用高效電機是平衡可靠性和能耗的最佳方式。由于高效電機提高了泵的總體效率，而且不會對泵產生堵塞的副作用，因而能達到雙贏。

（2）優秀的水力葉輪技術：就水力技術來說，傳統的方式在效率、碎屑處理能力、流通通道之間做出讓步。但是，通過計算流體動力學程序(CFD) 建模及對當今污水處理進行廣泛測試，舒朋士水泵已研究出毋庸讓步的解決方案。如今的葉輪采用了新一代的多葉片渦流式葉輪，使得潛污泵具有異常優越的抗堵塞性能。水耗減少，污水含有堅硬的固體物，現如今污水比起以前更加難抽，但我們能夠保證會更大程度避免堵塞。

2.3 CFD防淤積專利底座的研發

傳統的排水提升泵站中尤其是污水提升泵站，泵站底部的淤積一直是排水泵站行業中首要解決的問題。淤積容易造成有毒有害的腐蝕性氣體，例如硫化氫、甲烷、氨氣等等，不僅會影響泵站本身的安全，也會污染周邊的環境。舒朋士在研究一體化預制排水泵站的時候，針對泵站的底座專門進行了防淤積的設計研發。

舒朋士工廠研發部門擬用了三種底座，分別配置了相同功率，相同數量的水泵，三種底座通過相同的路徑相連接，最后在三種底座加入了相同質量的固體橡膠顆粒，三種模型之間互相進行循環排水，運行10-30分鐘，進行了多次的實驗驗證，最終顆粒剩余最少的則為防淤積效果最好的底座。舒朋士的設計研發成果，目前已經取得了新型使用專利證書。

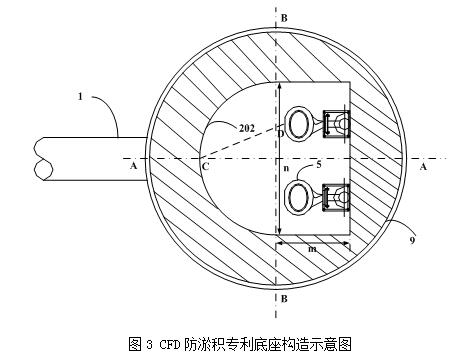

2.3.1 CFD防淤積專利底座的構造

2.3.2 CFD防淤積專利底座的運行原理

本研究通過在筒體內部設置一圈傾斜的邊坡，且邊坡底端上距離潛水泵進水口之間的距離均小于等于0.4倍筒體直徑（以m計），且設置的潛水泵的額定功率在10~15倍筒體直徑（以m計）千瓦的范圍內。這樣，水流流入筒體內后，沉積物隨邊坡向底部中心區域遷移，且沉積在邊坡底端限定的筒體底部范圍內，根據仿真以及泵站設計經驗得到，該范圍內的沉積物屬于上述額定功率范圍內的潛水泵的有效作用范圍，因此，潛水泵能對該范圍內的沉積物進行有效吸除，從而實現顯著的止淤效果。本研究預制泵站防淤積底座無需增加額外的潛水?dāng)嚢杵骰蚴撬π髌鞯葯C(jī)械設備，僅筒體底部上設置一圈邊坡配合潛水泵的一定額定功率范圍，就能達到止淤目的，制造整體成本也較低。

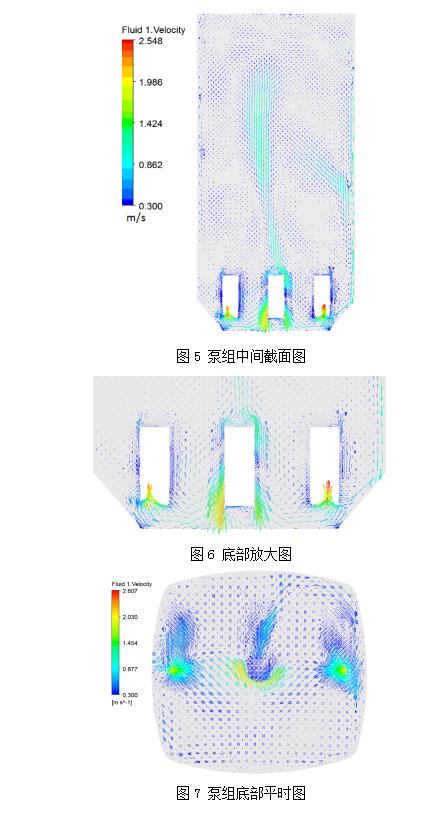

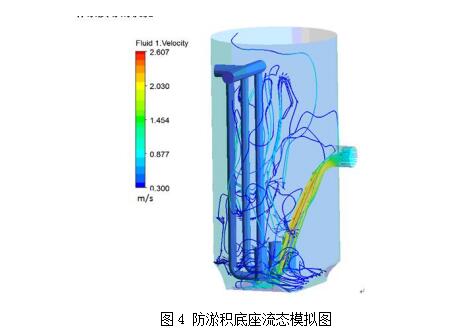

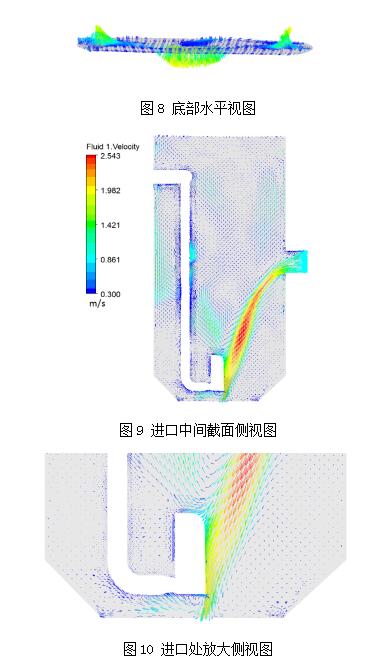

CFD防淤積底設計初期首先要使用flow simulation對底部模型進行流態仿真設計，流態驗算結果如下圖。

速度矢量圖分析。從圖中可看出，流動速度從上至下逐漸增大，尤其以泵組進口附近速度最大，不容易發生固體顆粒的沉淀。

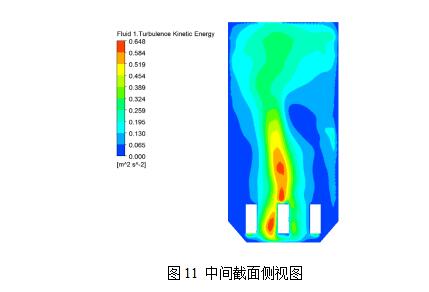

湍動能圖分析。從湍動能分布可看出，流體從進口流入，對泵組及管路均產生一定沖擊，造成一定的湍動能耗散，但湍動能高能值分布范圍相對較小，故整個泵站內流動損失相對較小。

軟件模擬好后，最終再進行實體樣機驗證。

2.3耐腐蝕高性能桶壁材料的研發

2.3.1一體化預制泵站對筒體材料的要求

 ①一體化泵站設計初衷的最大的特點就是減小占地面積，所以將格柵、泵組件、管路組件、檢修平臺、閥門等等部件全部集成在一個井筒模型內，整個筒體豎直地埋式安裝，因此筒體本身需要由足夠的強度抵抗外部的側壁土壓。

②整個一體化泵站集成設備是在工廠內預制生產好，發貨到現場，因此對筒體的重量也要有很好的控制，能夠便于長途運輸。

③由于輸送的介質主要是一些生活污水，雨水，有時還會用到處理過的工業廢水介質，因此對一體化排水泵站筒體的耐腐蝕性也提出了一定的要求，傳統的混凝土池壁則不能滿足耐腐蝕的要求。

綜上所述，舒朋士最終選用了高強度的玻璃鋼材料作為整個泵站的殼體。

2.3.2耐腐蝕高性能筒壁材料性能和結構性能

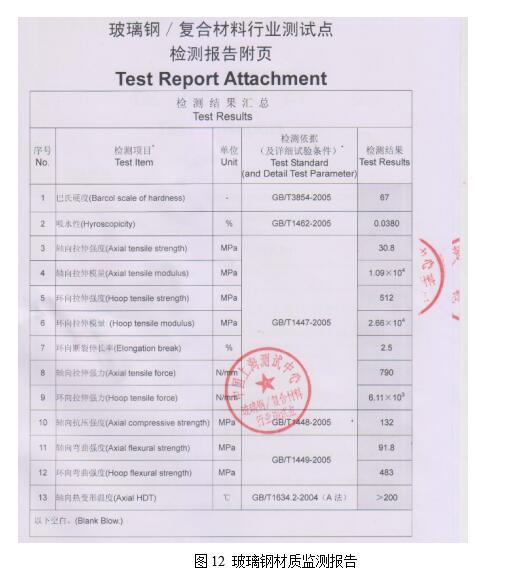

①整個井筒桶壁采用高性能的玻璃鋼材料，舒朋士使用的玻璃鋼是高端的純樹脂和高性能的無堿玻璃纖維。對玻璃鋼本身進行了機械性能檢測，檢測結果如下圖。

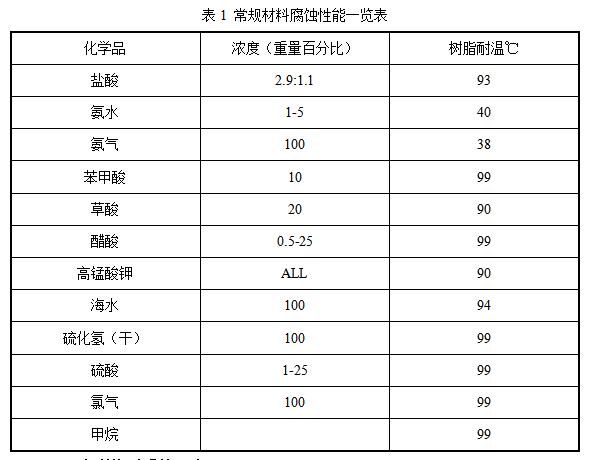

②井筒內壁采用了高性能的乙烯基樹脂，具有很強的防腐性能。常規的防腐蝕性能參數如下表。

2.4專利抗浮系統研發

一體化預制排水泵站筒體采用的是玻璃鋼材料，具有質輕、高強度的特征。在地下水位高的基坑內由于泵站自重輕，需要考慮好抗浮方面的設計。

2.4.1一體化泵站抗浮系統的構造

①預制泵站建造安裝形式是地埋式，即整個泵站在地面下方，地表以下會有地下水層，因此在泵站深埋時會受到地下水的浮力影響使得泵站上浮。而泵站下方的抗浮塊如果跟泵站連接不好，會使泵站與下方的抗浮塊脫離，導致泵站上浮繼而報廢。

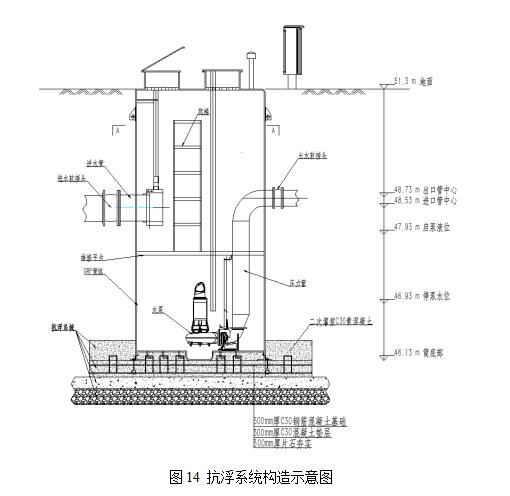

②舒朋士一體化排水泵站抗浮系統具有國家專利設計（如右圖），抗浮可靠性高。抗浮基礎設有U型鋼筋，泵站筒體自身通過錨固螺栓和二次灌漿與抗浮基礎完整的融為一體。本次抗浮計算采用泵站最不利條件，即豎直向下的受力為混凝土自重、筒體自重、基礎投影方向回填土自重之和，豎直向上的受力為泵站筒體完全浸沒在地下水中所受到的浮力。具體結構如下圖6所示。

2.4.2 抗浮系統的工作原理

一體化預制泵站抗浮系統實質上就是利用泵站基礎以及基礎投影范圍內的回填土的重力抵御泵站的浮力。平時設計過程中，通常都是假設泵站完全浸沒在水中所受到的浮力來設計抗浮基礎。具體計算方式如下：

只要滿足以上計算公式，泵站便能有效地抵御上浮風險。

2.5 進水消能導流裝置的研發

泵站進水口設置導流板，可消除入流勢能，減少跌水產生的氣泡，減少渦流和滯流，穩定和改善流態，保證泵組均衡吸水和吸水性能，減少泵組氣蝕及氣蝕引起的振動和噪聲，保證泵組和電機穩定運行，提高水泵吸水效率和出水量，節約能源。該研究成果的專利已在受理中。

2.5.1消能導流裝置的構造

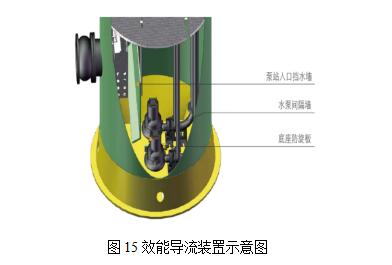

在一體化排水泵站進水口設置了泵站入口擋水墻，擋水墻采用15-25mm厚的GRP材質，上端位于進水管頂向上10cm處，下端位于進水管管底向下20-50cm，兩側延伸至筒體內壁，如下圖。

2.5.2 消能導流裝置的運行原理

當泵站入水水流較大，水流勢能較大時，跌水產生的氣泡容易造成泵組汽蝕。而且較大的水流也會對水泵有不小的沖擊，減少水泵使用壽命。舒朋士一體化預制排水泵站的消能導流裝置，在泵站入口處增加了一塊玻璃鋼材質的包封堰，兩側一直延伸到筒內壁，下部鏤空，水流較大時，水流通過堰頂溢流進入一體化泵站，可以消除入流勢能。

2.6IMP遠程監控系統

2.6.1 舒朋士一體化預制泵站控制方式

舒朋士一體化預制排水泵站采用壓力傳感液位計與浮球雙重自動控制，水泵采用主備輪換運行的方式，保證每臺水泵的運行時間相同，完善的保護系統可保證在主泵故障時，備泵可立即投入運行。泵站可將運行數據送至監控中心，并且在泵站出現故障時，可將故障信息以短信的形式告知管理人員。同時泵站配有防盜報警系統，當泵站被非法打開后，控制系統會將泵站情況告知管理人員，真正的做到了無人值守，安全運行。

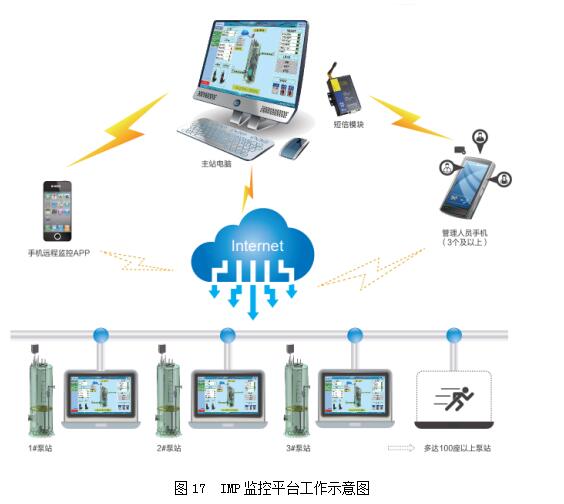

2.6.2 舒朋士一體化預制排水泵站IMP遠程監控

遠程監控平臺是指安裝有監控軟件的工控機或電腦，通過連接互聯網，對各處配置GPRS或通信接口的設備集散通信，完成信息采集、傳輸、控制、管理和儲存的全過程。

舒朋士IMP監控平臺是無線GPRS網絡與有線監控網絡的混合型大型智能化監控系統。舒朋士IMP監控平臺具有以下優越的功能。

l 豐富的報表功能，替代繁雜的人工抄表工作。

l 故障短信通知功能，在有故障產生時，系統會立即通知指定的手機。

l 靈活的監控平臺可根據用戶現場量身設計，盡可能的替代需要人力完成的工作內容。

l 超強的數據處理能力，最多可對100套運行的泵站同時監控。

3.技術產品現狀及指標

（1）技術產品現狀

現有的普通混凝土泵站具有占地大，淤積大，臭味大，安全可靠性差等缺陷

本項目選用的粉碎型格柵已經在諸多工程實踐中得到廣泛的成功應用，特別是在進水中雜物較多的場合，可以高效地對雜物進行粉碎，有效地保護了水泵的運行。對于進水雜質較少的場合，可以用提籃格柵替代粉碎型格柵。目前在項目中，粉碎型格柵的使用比例已經達到87.4%。

在所有的舒朋士一體化預制排水泵站案例中使用的防堵塞高性能潛污泵，使用時間最長的已經超過7年，目前均使用正常。

自研發和應用CFD防淤積底座后，經跟蹤調查發現，與不采用CFD防淤積底座的一體化預制排水泵站相比，淤積量平均減少了84%。

經上千個工程案例1~8年的實踐驗證，本研究采用的純樹脂和高性能的無堿玻璃纖維沒有發生一起滲漏事故，表明筒體材料安全可靠。

在本研究的底座抗浮固定施工專利技術開發前，一體化預制泵站安裝一般采用的是底座裙邊壓塊和膨脹螺絲固定法，自本研究開發的底座抗浮固定施工專利技術應用后，底座固定強度得到大大加強，上百個案例的工程應用中，無一發生底座松動開裂的情況，實踐證明此種底座抗浮固定施工技術是安全可靠的。

對采用本研究的進水消能導流裝置的50余座一體化預制泵站進行跟蹤監測，發現與不采用本研究的進水消能導流裝置的一體化預制泵站相比，前者的水泵工作效率平均提高了8.3%，觀測結果表明本研究的進水消能導流裝置對于改善水流流態，提高水泵工作效率具有顯著的作用。

本研究的IMP遠程監控系統已經成功在千余套一體化預制泵站中應用，對上述泵站的跟蹤和用戶回訪調查，結果表明本研究開發的監控系統能滿足泵站的安全穩定運行、無人值守和遠程監控。

（2）具體指標

4.應用案例

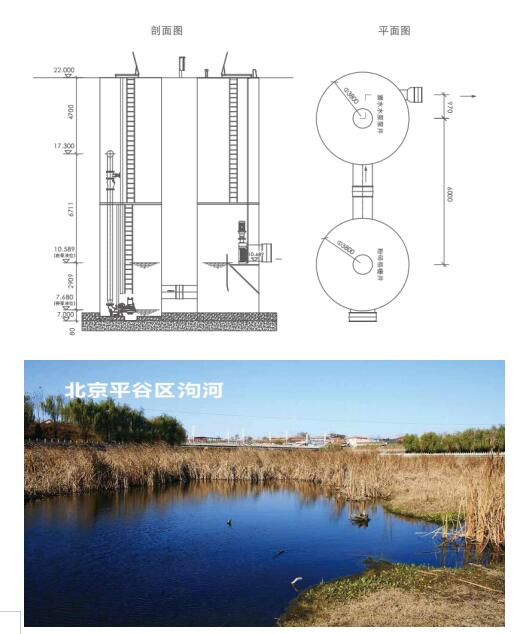

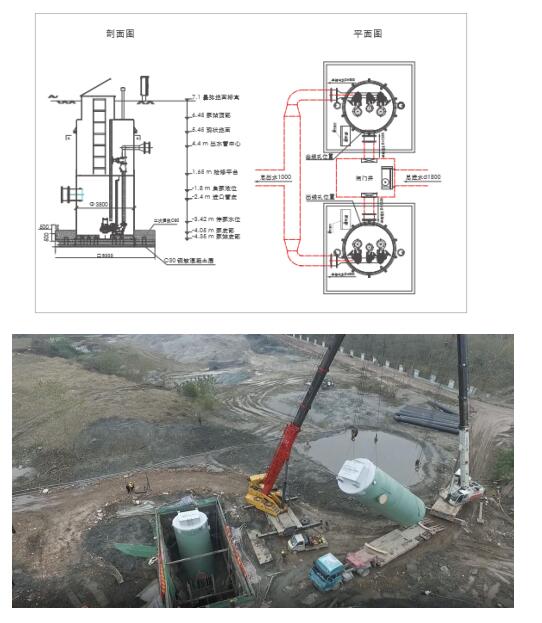

案例01

（1）實施地點：北京平谷泃污水泵站

（2）項目背景：平谷區位于北京市的東北部，泃河是平谷區內第一大河流，流域水系發達。由于泃河大部分河段為自然發育，上開口狹窄，河道彎曲，水流條件差，行洪能力低，中下游易發生洪澇災害。河道治理關系著汛期平谷城區居民的生命財產安全，影響著平谷城區的周邊環境，并且制約著平谷地區的經濟發展。

（3）項目挑戰：施工在原有道路邊緣修筑，施工面積小，現場施工周期短，進水管埋深有10米多，如果建造傳統混凝土泵站工程量很大。

（4） 泵站數據：泵站總深度: 15m  直徑：3.8m  水泵2用1備，單泵參數Q=1100m3/h，H=26m，N=110kw

案例02

(1）實施地點：江蘇揚州儀楊河泵站

（2）項目背景：揚州因水而興、因水而美，中心城區有1-4級河道154條，總長735千米，4級以下河道460條。為恢復和提高區域河道的擋洪引排能力，改善水環境，近年來揚州積極實施河道治理工程。

（3）項目挑戰：紅旗河和儀揚河久未治理，河道淤積嚴重，存在水體發黑發臭等問題，需進行污水截流，解決河道污染問題。

（4） 泵站數據：紅旗河1套，流量24000m3/D，深6.9m的一體化污水泵站

儀揚河: 2套，流量105000m3/D，深11m的一體化污水泵站

舒朋士環境科技（常州）股份有限公司

郵編：213125，通訊地址:江蘇省常州市新北區錫山路19號

網址:www.supumps.com.cn

聯系人:丁 紅，聯系電話：0519-85258081，手機：13912150363

電子郵箱：hong.ding@supumps.net，傳真：0519-85258081

技術產品持有單位簡介

舒朋士環境科技（常州）股份有限公司是一家智慧排水系統解決方案提供商。作為國內較早推廣、專業生產、規模較大的一體化預制泵站制造商，舒朋士秉承“服務客戶 追求卓越 求是創新 以人為本 持中守正”的經營理念，潛心研究市場，創新研發產品。自2013年在上海成立中國代表處以來，相繼成立中國工廠及研發中心，先后在上海、北京、浙江、安徽、福建、廣西、成都、武漢、西安等20多個省市成立辦事機構。2018年12月舒朋士正式登陸資本市場，股票代碼：873161。

舒朋士中國工廠于2014年在江蘇省常州市國家高新區建立，工廠占地30畝，預制泵站裝配車間達10000平米,具有獨立的泵站設計、開發、測試、不銹鋼焊接加工、電氣控制系統自主研發及制造等完整的產品解決方案能力。工廠開展規范、標準、精細、信息化管理，先后成功通過了ISO9001、ISO14001及OHSAS等多項管理體系認證；公司內部使用OA辦公系統及ERP業務應用系統，對公司內部業務流程和管理過程進行了優化，主要的業務流程實現了自動化；產品智能、精益制造，運用CAD、PDM等設計軟件，采用平行工程，縮短市場響應時間。電氣控制系統通過了《中國國家強制產品認證》，獲得3C證書；售后服務取得《五星級認證》證書。公司擁有自主知識產權40余項，是行業內少有的科技驅動型公司。

舒朋士中國研發中心于2016年在江蘇常州恒生科技園成立，被常州市科技局認定為“常州市一體化泵站工程技術研究中心”，是長三角地區唯一一家由政府機構認定的集研發-生產-展示為一體的一體化泵站專業研產基地。研發中心與清華大學環境學院、江蘇大學、常州機電職業技術學院建立了緊密的產學研合作，秉承“聚焦痛點、研發精品”的原則，先后推出了一體化預制泵站GRP系列、一體化預制泵站HMPP系列、Micro series輕巧型預制泵站、一體化加壓泵站、一體化軸流泵站、智慧型一體化泵閘PUMPGATE、一體化智慧截流提升井CPC-S、智能分流井、雨水調蓄處理處置方案、河湖底泥環保清淤、工程泥漿高干度脫水處理方案等行業領先產品和工程服務。現已成功應用于城鎮黑臭水體治理、海綿城市建設、新農村水環境整治和長江大保護中。同時舒朋士智慧云遠程監控運維平臺采用DCS（集散式控制系統）控制模式。將泵站控制柜中的無線模塊采集到的數據，網絡傳輸至云平臺，在PC端或手機APP上即可實現對泵站遠程控制及各項運行數據的實時監控，所有的數據存儲在云服務器上，依托阿里云來保障數據在傳輸及存儲上的安全性，同時可對數據自動進行分析生成檔案供后期查詢。采用lora等低功耗遠距離傳輸技術與云技術結合的方式使每個站點都有獨立計算能力。基于泵站（截流井）各結點的工作狀態，逐漸將污水系統中面廣、量大的污水提升輸送控制設備鏈接起來，構建水污染監測、排水管網監管的預警、調度、決策等信息化系統，提升進廠COD濃度，減少污染負荷的環境排放，實現廠、站、網、河一體化高效運營管理。

公司成立以來受到了住建部的認可，在行業內取得了不少榮譽與成績，其中重點如下：

2016年，舒朋士成功入選住建部《海綿城市建設先進適用技術與產品目錄》和《建設行業科技成果評估》，是行業內唯一獲得該雙項殊榮的公司。

2017年公司獲得住建部《綠色建筑節能產品》和《工程建設推薦產品》證書，同年獲得江蘇省高新技術企業及高新產品榮譽。

2018年舒朋士獲邀參編《一體化預制泵站綠色建材行業標準》、《HMPP一體化預制泵站行業標準》。

2019年和中國建筑標準設計研究院共同主編《一體化泵站國標圖集》和《一體化智慧截流提升井應用技術規程》行業標準，參編北京建筑大學、北京城市排水集團主編的《合流制排水系統截流設施技術規程》，參編上海市城市建設設計研究總院環交院主編的《雨水管道截流井技術規程》。公司核心產品之一“一體化預制泵站”被評為“常州市首臺套重大裝備”，并獲得第三方國家級權威機構出具的一體化泵站筒體FEA強度和一體化泵站內部CFD流體力學分析報告。同年一體化智慧截流井獲得江蘇省高新產品認證證書。

舒朋士獲邀加入了上海同濟高廷耀環保科技發展基金會。

2020年我司和上海市政設計研究總院共同編寫的《高效高干度脫水處理工藝在某河底泥清淤工程中的應用》論文發表于中國科技核心期刊“凈水技術”2020總第39卷S1期

2020年在中國水網、E20舉辦的上海水業論壇，舒朋士榮獲2019-2020最具價值水處理機械品牌（一體化預制泵站標桿品牌）。

2020年P(guān)DM項目正式啟動。

2021年參編由清華大學主編的《城鎮雨水調蓄技術規程》

舒朋士高品質產品在濱河帶污水截流、城市雨污水管網提升、道路橋梁立交排水、中水回用、新農村排水管網整治、大型水環境綜合整治等場景中發揮關鍵作用。舒朋士秉承工匠精神，堅守品質底線，以豐富的排水設計經驗結合實踐積累為客戶提供優秀的泵送解決方案。截止目前公司業績覆蓋中國華東、華北、華南、華中、西南等近30個省、直轄市，業績逐年增長，先后完成了全國近千套項目案例。部分經典案例如下：

全球較大流量的預制污水泵站——揚州儀揚河污水泵站105000m3/d。

全球較深的一體化泵站——重慶沙濱路一體化泵站，井筒埋深18.5米。

豐富的村鎮污水泵站案例：江蘇昆山農村生活污水治理工程、常熟市農村生活污水治理工程、宜興農村生活污水治理工程、溧陽農村生活污水治理工程、北京大興區北臧村鎮雨污分流及黑臭水體治理工程、北京市房山區大石河水環境綜合整治項目等。

豐富的機場項目案例：北京大興新機場、上海浦東機場 、上海虹橋機場、南通機場。

高速公路、橋梁及隧道工程案例：京平高速公路養護工程、成都內江西林大橋南北橋頭節點改造工程、福建魁浦大橋下穿通道易澇點改造工程等。

應用于海水介質案例——海南恒大海花島排污提升泵站。

HMPP材質泵站案例——河北衡水滏陽一路污水收集項目。

清淤干化無害化處理工程：常州市新北區濱江化工園區存量污泥清理項目、雄安新區馬莊干渠治理項目、雄安新區府河新區段河道綜合治理項目。

控源截污一體化截流井項目：無錫新區春潮花園截流井項目。

舒朋士人秉持極致、創新、包容、感恩的價值觀，以構筑生態水環境為使命，堅持創新、夢想與責任，為成為水行業一流的系統解決方案提供商砥礪奮進！
