技術名稱：防盜暗鎖給排水用軟密封閘閥

1、技術所屬領域及適用范圍

   在引水調水、防洪排澇、污水處理、農田灌溉、河道治理、環境保護等方面，可應用于水廠，樓宇 ，城鎮給排水等 。

2、成果來源

自主研發

執行標準:CJ/216-2013給水排水用軟密封閘閥

試壓檢驗標準:GB/T13927-2008

3、技術現狀及指標

（1）技術現狀

我公司研發的防盜暗鎖閘閥，根據客戶要求及市場需求，研制生產的一款操作方便實用可靠的防盜水閘閥，具備如下特點：

⑴正常情況下可做普通給排水用閥門，手輪啟閉；

⑵有需情況下，可以鎖定閥芯，不能啟閉；

⑶鎖閉機構在閥桿內部，非專業人員不能發現，無法開啟；

⑷開鎖鑰匙小巧精致，設計專用尺寸，不易仿制，可隨身攜帶；

⑸閥桿為不銹鋼材質，密封設計4道橡膠O型圈，開關靈活，保證了閥桿密封經久耐用；

⑹閥桿設計為上下兩段，中間有不銹鋼連接鍵，彈簧，專用不銹鋼螺栓組成一根完整閥桿；

⑺平底閥座，表層噴涂環氧樹脂，閘板完全包三元乙丙橡膠，衛生安全，有助生飲；

⑻精鑄閥體，尺寸穩定，同規格產品閥座與閘板可互配通用。

⑵.主要技術參數

⑴公稱壓力：0.6--2.5MPa

⑵公稱通徑：DN40--DN1200

⑶密封試驗壓力：公稱壓力的1.1倍

⑷強度試驗壓力：公稱壓力的1.5倍

⑸適用溫度:-20℃-80℃

⑹適用介質：給排水、水暖以及其它非腐蝕性流體

⑺驅動方式：手動

說明：也可根據客戶要求，提供具有特殊技術參數的產品。

⑶常用材料

閥體：球墨鑄鐵

閘板：球墨鑄鐵、EPDM

閥蓋：球墨鑄鐵

手輪：球墨鑄鐵

閥桿：不銹鋼2Cr13

閥桿螺母：黃銅

密封圈：NBR、EPDM

彈簧：不銹鋼304

連接件：不銹鋼304

特制啟閉螺栓：不銹鋼304

4、應用案例

（1）實施地點：廣泛應用于商丘開發區水廠、鄭州牟源自來水公司和河南泌陽縣自來水公司等給排水工程項目。

（2）實施內容及成效：防盜暗鎖給排水用軟密封閘閥的外觀看起來與普通閥門一樣，只是閥門內部閥桿上加裝隱蔽離合裝置，需要時擰下固定手輪的螺栓，將特制的鑰匙插入螺栓孔內調整離合狀態，再操作手輪開關閥門，從而達到有效避免偷用現象。

其次，由于采取“無泄漏傳動技術”，把啟閉系統密封在閥體內部，轉動專用鑰匙，完成閥門的啟閉操作，徹底杜絕了閥門外漏，同時也改善了現場的工作環境，解決了現場的環保問題。

另外，由于閥門內部大量地采用了環保衛生材料，使給排水的水質等級得到了保證。

還有，由于閥門實現了全密封結構，減少了閥桿磨損，閥門啟閉靈活，且不會銹蝕，從而延長了閥門的使用壽命。

經過近三年的使用，從廣大客戶反饋的使用效果信息分析，我公司生產的防盜暗鎖給排水用軟密封閘閥一直使用正常，產品質量可靠可靠，平均節水2-3%，滿足了工程設計與規范的要求。并且，該產品使用效果明顯，為客戶降低了生產成本，創造一定的經濟效益和社會效益，是一種節能環保、安全衛生產品。

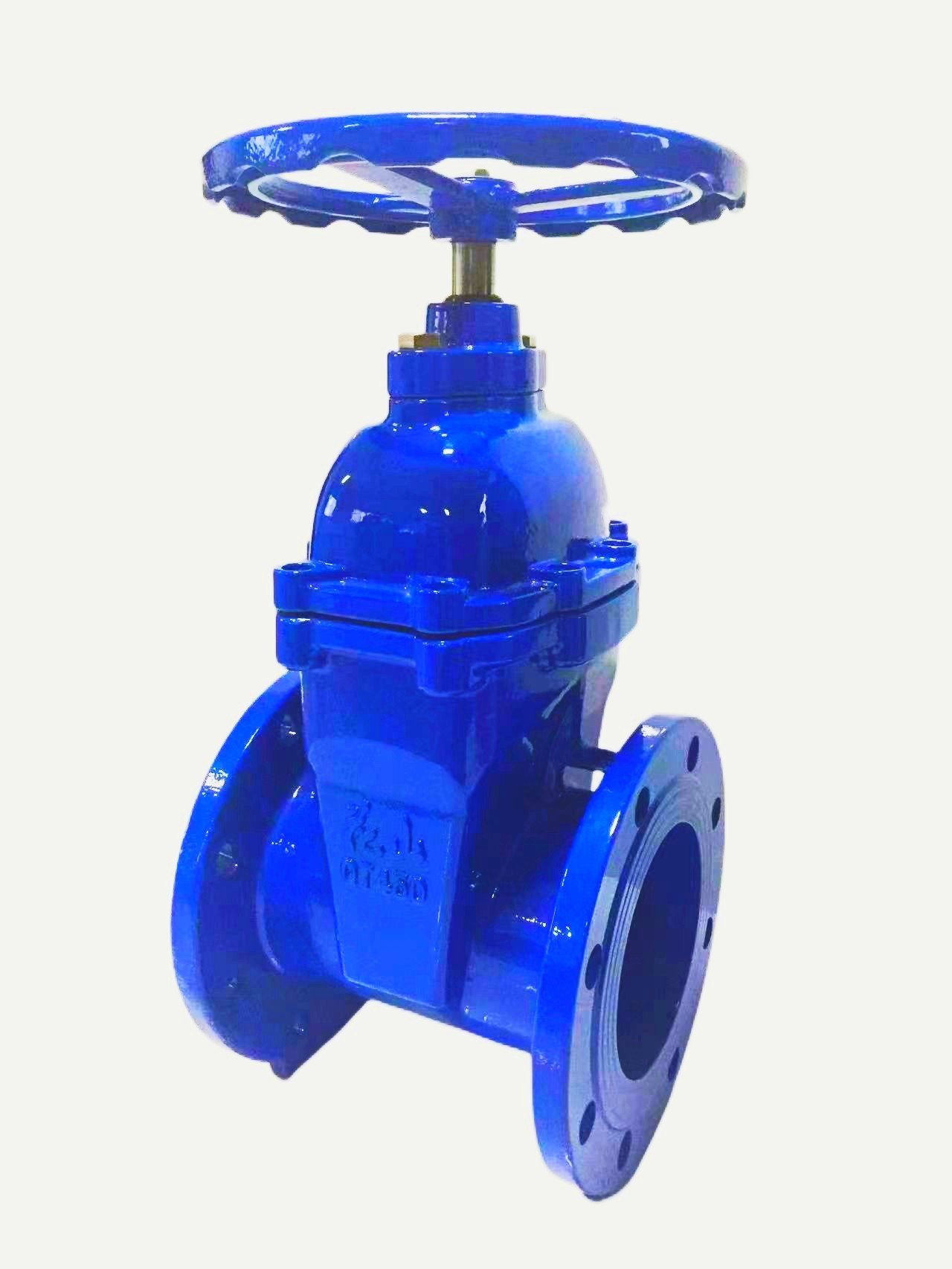

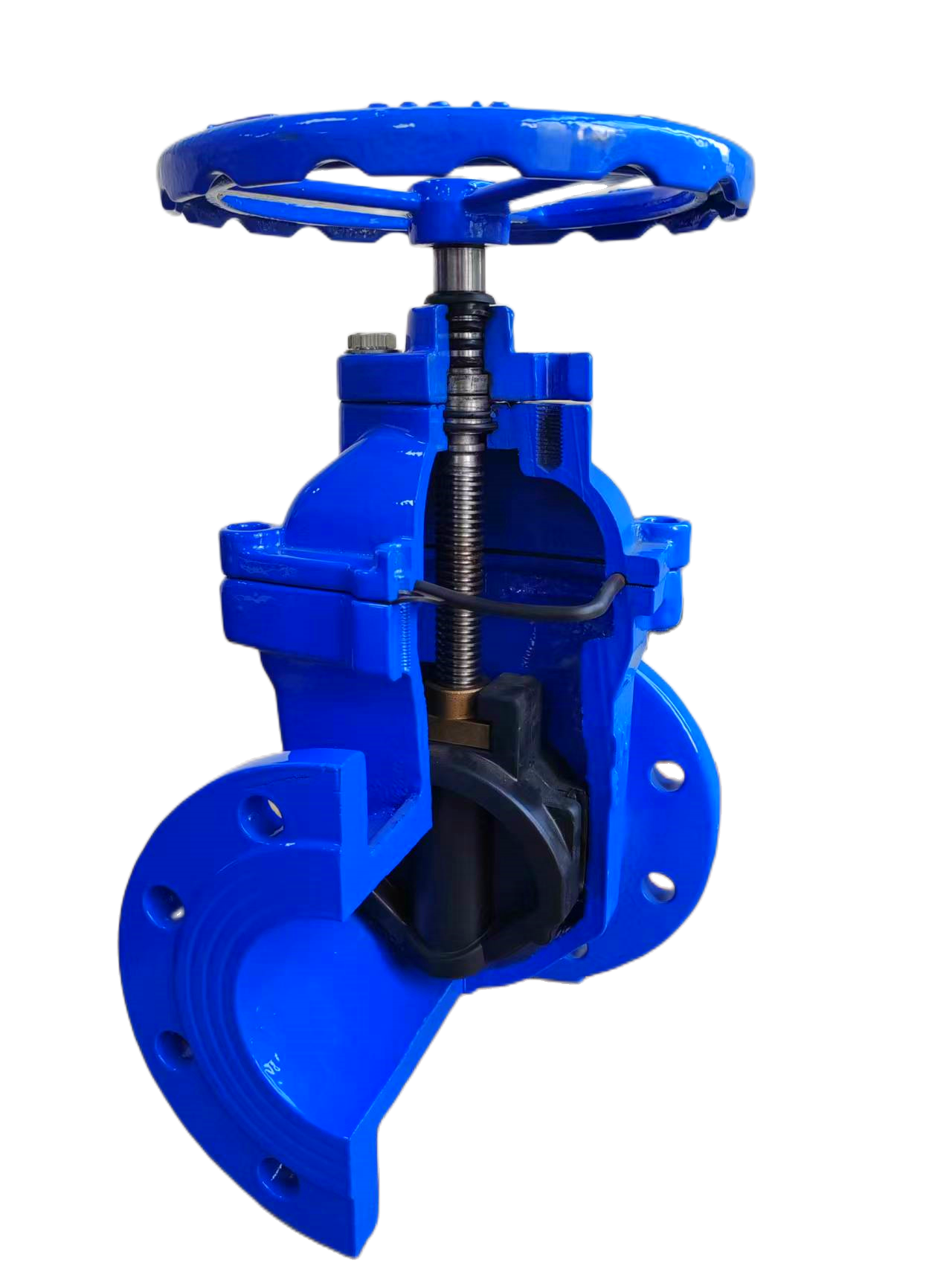

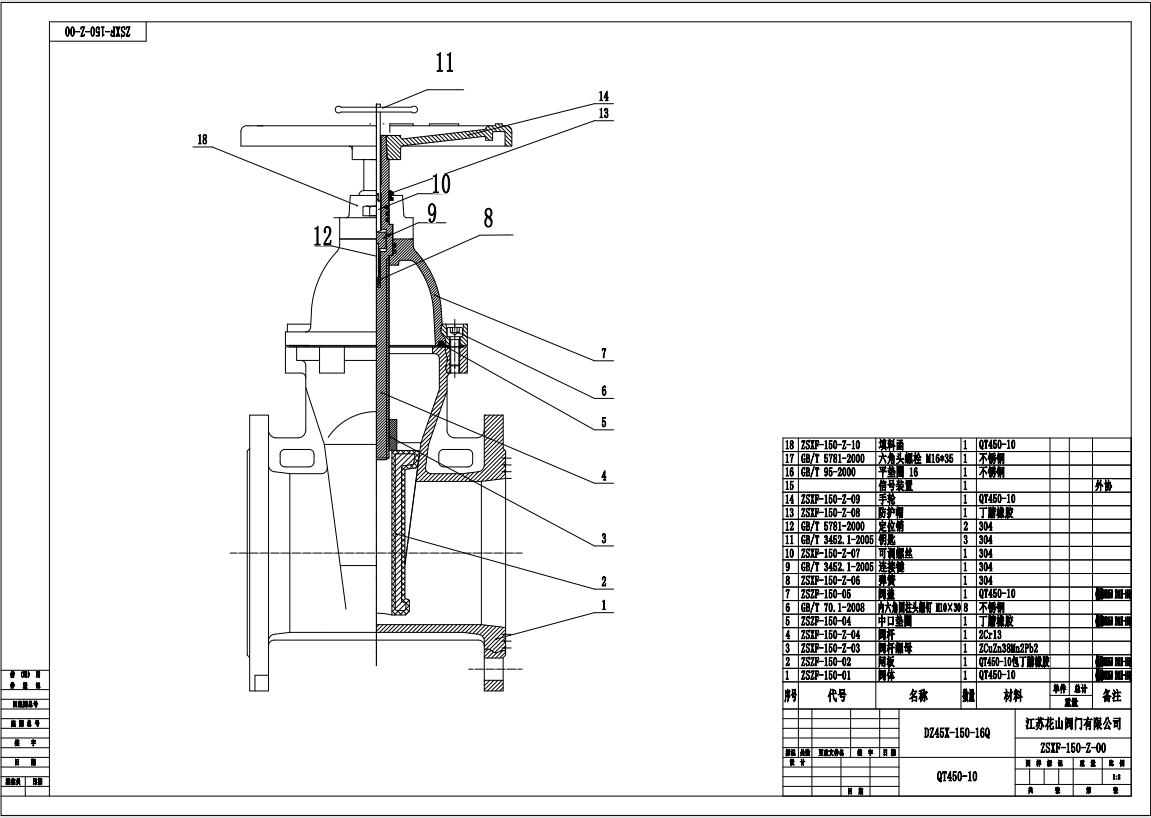

5、產品圖片：
