1.技術所屬領域及適用范圍

護壁樁適用于水利護岸護坡、景觀河道改造、航道支護、板樁碼頭等工程。

2.產品簡介

護壁樁是一種新型的預應力混凝土空心構件，混凝土強度等級不低于C80，通過采用預應力與非預應力混合配筋、在現有方樁混凝土內添加自主研發的高性能復合材料，優化方樁混凝土配方及養護工藝，經離心成型和高溫養護后成樁，使得樁身混凝土的位移延性與耐久性能大大提升，是一種綠色、節能、環保、耐久的產品。可用于擋土、護坡、圍堰等工程中，它改變了傳統水利工程使用材料的造價高、力學性能差、施工困難、成型質量不穩定等缺點。

①結構合理，強度高。PC壁體樁為方形非均勻配筋截面樁，用于支護結構，受力更加合理，樁身強度大于C80。

②耐久性能好。采用C80高性能混凝土，離心成型，可以滿足不同工程結構的耐久性要求。

③施工簡單。可以采用錘擊法、靜壓法、引孔植樁法、中掘工法等進行施工，施工效率高，成樁質量好。

④節約空間。PC壁體樁采用垂直式施打，能有效的節約施工空間的占用量。

⑤止水效果好。PC壁體樁間設有密封槽，止水效果明顯。

⑥經濟高效，且后期的維護非常方便和簡單。相比傳統護岸結構，減少土方開挖和部分軟弱地基處理費用，節約工程成本，經濟高效。

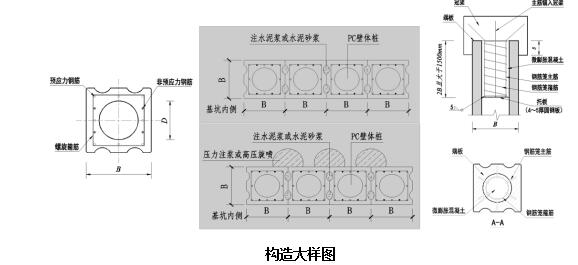

其構造大樣見下圖：

3.技術現狀及指標

（1）技術現狀

目前，水利工程領域常使用現澆混凝土擋墻，在施工時存在諸多弊端。如：需截流、圍堰、開挖、降水、架設模板，工序繁瑣；受天氣影響大，現澆混凝土拆模回填需要滿足齡期要求；人海戰、施工現場零亂不便管理；水土空氣污染嚴重；開挖回填土方工程量大、速度慢、費用較高等。

護壁樁是一種新型的預應力混凝土空心構件，混凝土強度等級不低于C80，通過采用預應力與非預應力混合配筋、在現有方樁混凝土內添加自主研發的高性能復合材料，優化方樁混凝土配方及養護工藝，經離心成型和高溫養護后成樁，使得樁身混凝土的位移延性與耐久性能大大提升，是一種綠色、節能、環保、耐久的產品。可用于擋土、護坡、圍堰等工程中，它改變了傳統水利工程使用材料的造價高、力學性能差、施工困難、成型質量不穩定等缺點。

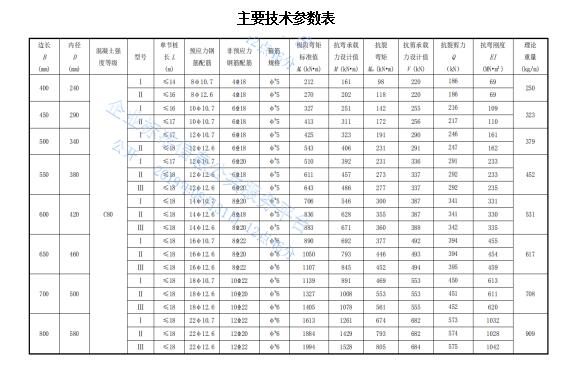

（2）具體技術指標

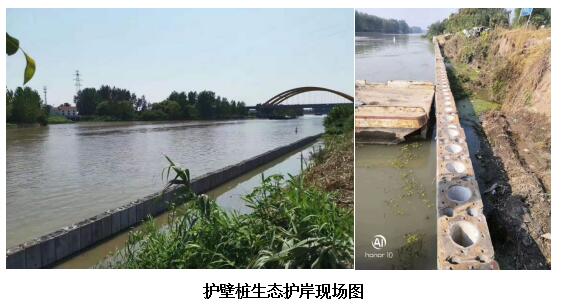

4.應用案例

案例：乍浦鎮南城河截污工程位于嘉興港區，為一設備沉井，設置于河道中，為確保沉井施工過程順利進行，避免發生傾斜、下沉過快等不利現象發生，現擬在圍堰之后沉井周邊設置一道圍護結構。建筑±0.000相對于南側道路面標高，黃海高程約2.600m。原設計采用灌注樁+防滲帷幕的方式。

圍護樁采用HBZ-400(240)Ⅰ型護壁樁，樁間距400mm，樁長12m。冠梁尺寸600×600mm。樁間采用注漿處理。樁體整體抗彎剛度EI不小于65MN·m2；抗彎承載力設計值不小于180KN·m。

建華建材科技（淮安)有限公司

郵編：223200，通訊地址:淮安市淮安區新型建材園鹽北大道東路1號

網址:http://skylong5945.cn.b2b168.com/home.aspx

聯系人:季云飛，聯系電話：0517-85798935，手機：18921698880

電子郵箱：1973908762@qq.com，傳真：

技術持有單位簡介

建華建材科技(淮安)有限公司成立于2020年06月09日，注冊地位于淮安市淮安區新型建材園鹽北大道東路1號。經營范圍包括一般項目：砼結構構件制造；水泥制品制造；模具制造；新型建筑材料制造（不含危險化學品）；技術服務、技術開發、技術咨詢、技術交流、技術轉讓、技術推廣；鋼壓延加工；建筑材料銷售；輕質建筑材料銷售；模具銷售；建筑砌塊銷售；水泥制品銷售；工程管理服務；工程和技術研究和試驗發展；化工產品銷售（不含許可類化工產品）；專用化學產品銷售（不含危險化學品）；金屬制品銷售；金屬材料銷售；機械設備銷售；電氣機械設備銷售；機械設備研發；信息咨詢服務（不含許可類信息咨詢服務）（除依法須經批準的項目外，憑營業執照依法自主開展經營活動）。
