東宏管業：HDPE給水管材
技術名稱：HDPE給水管材
一、產品簡介
1、產品介紹
PE管材是以優質聚乙烯樹脂為主要原料，添加必要的抗氧劑、紫外線吸收劑等助劑，經擠出加工而成的一種新型管道產品。
2、產品主要應用領域
水利輸水：長距離供水、海水輸送等。
市政工程：城市建筑給水、飲用水、消防水、中水、電力、非開挖、內襯修復工程等。
冶金礦山：有色金屬冶煉中的腐蝕介質、礦漿、尾礦輸送等。
工業工程：工藝供水、回水、固體粉末輸送等。
3、投標產品穩定性與產品應用特點
PE管道系統與鑄鐵管、鋼管相比，具有更優異的抗腐蝕性能。鋼管的綜合造價受采用的防腐方法的影響較大，通常在內部或外部的襯涂上防腐材料。而PE管道不需要作這些工序，因?yàn)镻E本身就是一種抗腐蝕性能非常強的材料，主要體現在以下方面：
（1）除強氧化性酸（如混合酸等）外，PE管道在室溫下能耐多種酸、堿和鹽類的腐蝕。
（2）不會發生電化學腐蝕。PE是電的絕緣體，因此不會發生由于電化學腐蝕作用而出現的管道系統生銹等現象。
（3）抗微生物腐蝕。PE管道配方體系中不具備銨鹽、磷、鐵、亞鐵、硫及硫酸鹽等微生物生存的營養源，不適合微生物生長，因此不需要像金屬管道那樣需要添加防護層。由于以上優異的抗腐蝕性能消除了管道系統對水質的二次污染，因而適用于市政、建筑供水系統；在化學工業中，也可用作輸送漿液和酸、堿等管道。
（4）使用壽命長：在工作環境溫度、壓力狀況正常條件下，PE管道可安全使用50年以上。
（5）衛生性能好：PE管加工是不添加重金屬鹽穩定劑，材料無毒性，無結垢層，不滋生細菌，較好地解決了城市飲用水的二次污染。符合GB/T17219安全性能評價標準規定以及國家衛生部相關的衛生安全評價規定。
（6）連接可靠：聚乙烯管道系統之間采用熱熔、電熔方式連接，接頭的強度高于管道本體強度。
接口處強度高于管體自身強度
（7）低溫抗沖擊性好：聚乙烯的低溫脆化溫度極低，可在-60-40℃溫度范圍內安全使用。冬季施工時，因材料抗沖擊性好，不會發生管材脆裂。

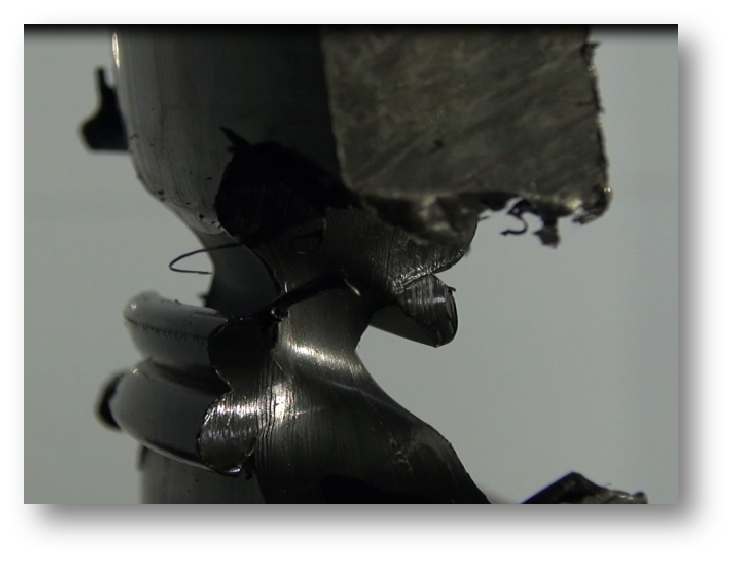

（8）抗應力開裂性好：HDPE具有低的缺口敏感性、高的剪切強度和優異的抗刮痕能力，耐環境應力開裂性能也非常突出。
（9）耐化學腐蝕性好：HDPE管道可耐多種化學介質的腐蝕，土壤中存在的化學物質不會對管道造成任何降解作用。聚乙烯是電的絕緣體，因此不會發生腐爛、生銹或電化學腐蝕現象；此外它也不會促進藻類、細菌或真菌生長。
（10）耐老化：含有均勻分布的碳黑的聚乙烯管道能夠在室外露天存放或使用50年，不會因遭受紫外線輻射而損害。

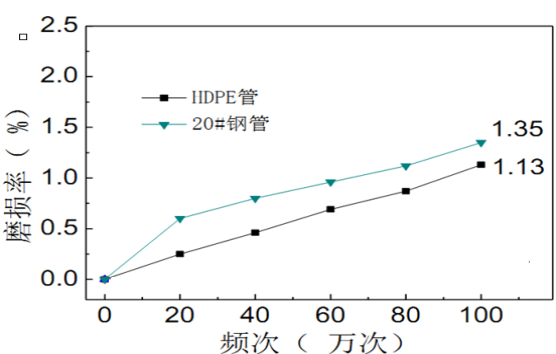

（11）耐磨性好：HDPE管道與鋼管的耐磨性對比試驗表明，HDPE管道的耐磨性為鋼管的4倍。在泥漿輸送領域，同鋼管相比，HDPE管道具有更好的耐磨性，這意味著HDPE管道具有更長的使用壽命和更好的經濟性。
耐磨性能對比
（12）可撓性好：HDPE管道的柔性使得它容易彎曲，工程上可通過改變管道走向的方式繞過障礙物，在許多場合，管道的柔性能夠減少管件用量并降低安裝費用。
管路彎曲敷設

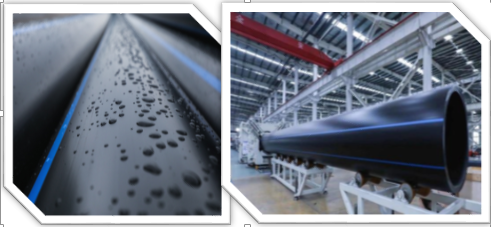

（13）水流阻力小：HDPE管道具有光滑的內表面，其曼寧系數為0.009。光滑的表面和非粘附特性保證HDPE管道具有較傳統管材更高的輸送能力，同時也降低了管路的壓力損失和輸水能耗。
（14）搬運方便：HDPE管道比混凝土管道、鍍鋅管和鋼管更輕，它容易搬運和安裝，更低的人力和設備需求，意味著工程的安裝費用的大大降低。
（15）多種全新的施工方式：HDPE管道具有多種施工技術，除了可以采用傳統的開挖方式進行施工外，還可以采用多種全新的非開挖技術如定向鉆孔、襯管、裂管等方式進行施工，這對于一些不允許開挖的場所，是唯一的選擇，因此HDPE管道應用領域更為廣泛。

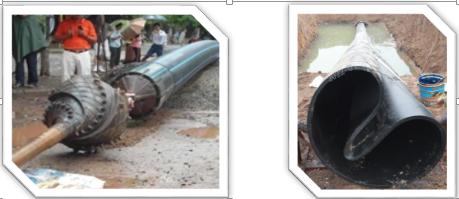

定向鉆施工與內襯修復技術
二、產品所使用原材料性能特點
1、原材料產品
我公司采用國家大型石化廠家生產的優質高密度聚乙烯，嚴格按照國家標準進行定級，性能指標等同或優于進口原材料，材料質量得到保證。原料為無毒、無味的顆粒，熔點約為130℃。具有良好的耐熱性、耐酸堿、耐有機溶劑及耐寒性。化學穩定性好，具有較高的剛性和韌性，機械強度好，介電性能，耐環境應力開裂性能亦較好。
2、技術性能與參數特點介紹
性能特點
①密度
PE管材一般使用高密度聚乙烯（HDPE）生產，密度為0.940-0.965g/cm3，小于水的密度，重量輕。
②管材等級
管材按等級來分主要為PE80和PE100，兩種等級主要是依據最小要求強度Minimum Required Strength（縮寫MRS）來劃分，MRS是指20℃、50年、概率預測97.5%相應的靜液壓強度圓整到優先數R10或R20系列中的下一個較小的值，PE100：MRS≥10.0MPa，PE80≥8.0MPa。產品的公稱壓力等級根據MRS值與產品設計系數C選定，C=1.25。
③熔體流動速率（MFR）、熔融指數（MI）
熔體流動速率又稱熔融指數，是指熱塑性塑料等熱塑性材料在一定的溫度，一定的壓力下，熔體在10分鐘內通過標準實驗設備口模的重量（單位為g/10min）。熔指用來區別塑性材料在熔融狀態下的流動性能，用以指導熱塑性高聚物材料的合成及加工等工作。熔指主要體現材料分子量的大小，一般來講熔融指數較小的材料，其分子量較大，分子鏈較長，相應的加工性能較差。但是分子量大以及分子鏈長的材料，其沖擊強度、韌性等力學性能會有較大的提高。我公司對多種原材料的加工性能及力學性能進行比對分析，綜合考慮，平衡加工性能及力學性能之間的關系，所用原材料均為力學性能優良且可加工性能相對較好的PE100級管材料，管材的原料熔指一般為0.2-0.3g/10min，如客戶要求也可選用PE80級管材料生產。
④氧化誘導時間（OIT）
PE材料在貯存、加工和日常使用中受光、熱、電和氧等的作用易而引起的材料的物理機械性能變化，即高分子材料發生老化反應，破壞材料的結構。氧化誘導時間主要體現管材的氧化穩定性，氧化誘導時間越長，管材的耐老化時間就越長，管材的性能就越穩定。國家標準規定OIT：≥20min。
⑤力學性能
PE管材的力學性能主要為拉伸標稱應變以及拉伸屈服應力。其主要體現管材的抗拉能力，普通的管材的拉伸強度一般在21MPa以上，即每平方厘米的管材能承受2100N以上的拉力，可以保證在施工安裝過程中的拖拉。
拉伸標稱應變主要體現管材良好的韌性以及延展性。其拉伸標稱應變一般超過500%（國家標準要求：≥350%），可以任意彎曲連續埋設而不需要專用的彎頭管件，對管基不均勻沉降的適應能力非常強，同時能善于抵抗來自外界載荷、震動帶來的壓力，是一種抗震性能優良的管道。

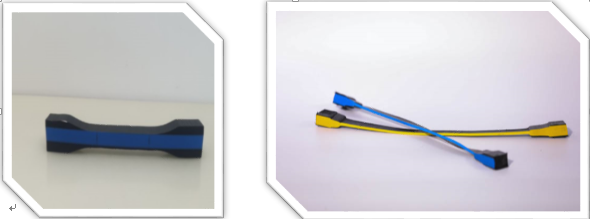

斷裂伸長率≥500%
三、主要技術數據和性能的詳細描述
1、產品的主要技術參數滿足招標貨物技術要求的程度
（1）投標產品的質量指標
①管材
外觀：管材的顏色為藍色或黑色，黑色管上有共擠出至少三條藍色色條。色條沿管材圓周方向均勻分布。管材的內外表面清潔、光滑，無氣泡、明顯的劃傷、凹陷、雜質、顏色不均等缺陷，管端頭切割平整，并與管軸線垂直。藍色管材僅用于暗敷。
外觀：管件內外表面應清潔、光滑，不允許有縮孔（坑）、明顯的劃傷、雜質、顏色不均和其他表面缺陷。
四、應用案例

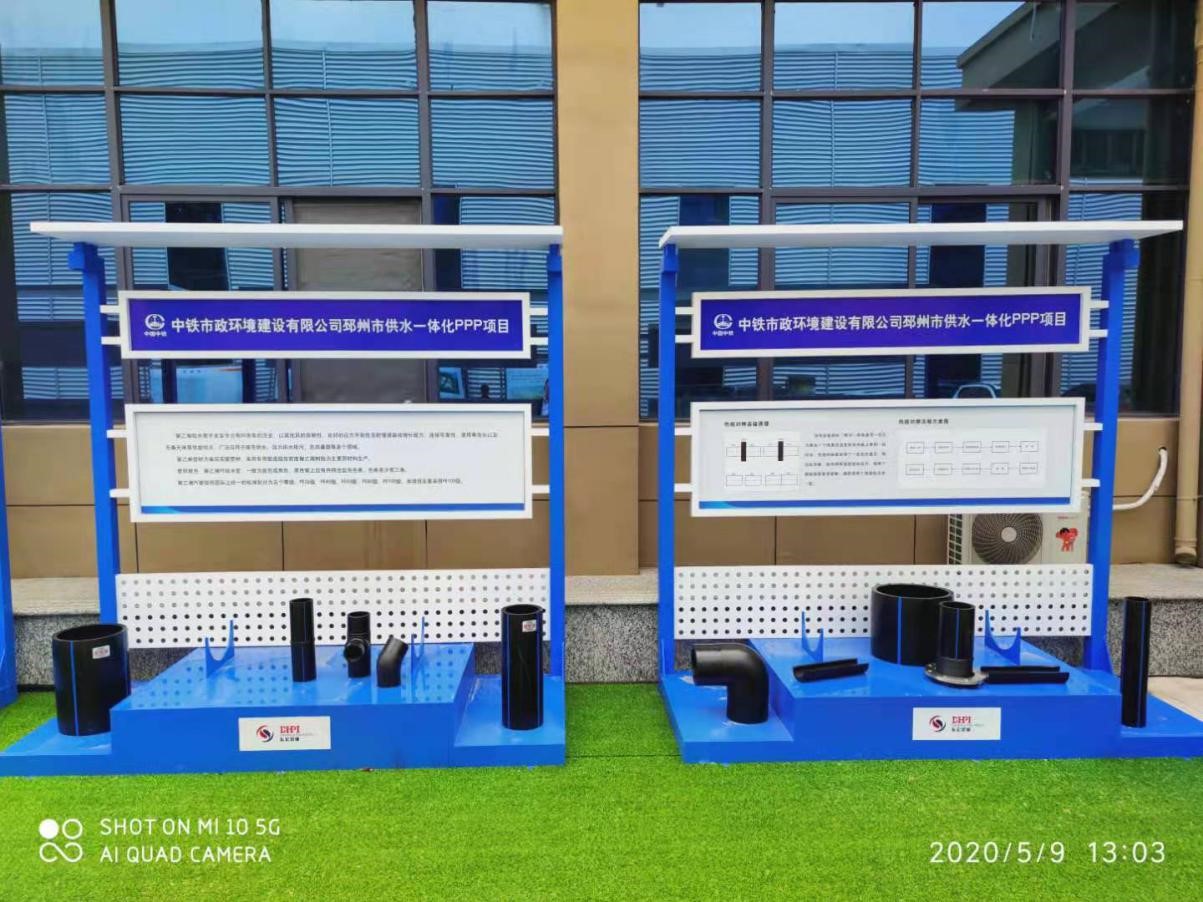

中鐵市政環境建設有限公司邳州市供水一體化PPP項目
（1）項目名稱：中鐵市政環境建設有限公司邳州市供水一體化PPP項目
（2）項目地點：江蘇省徐州市邳州市
（3）項目金額：項目投資：118660.51萬元，公司參與金額：2382.27萬元
（4）主要產品及用量：PE給水管 口徑及數量：φ160mm-φ1000mm：155298米。

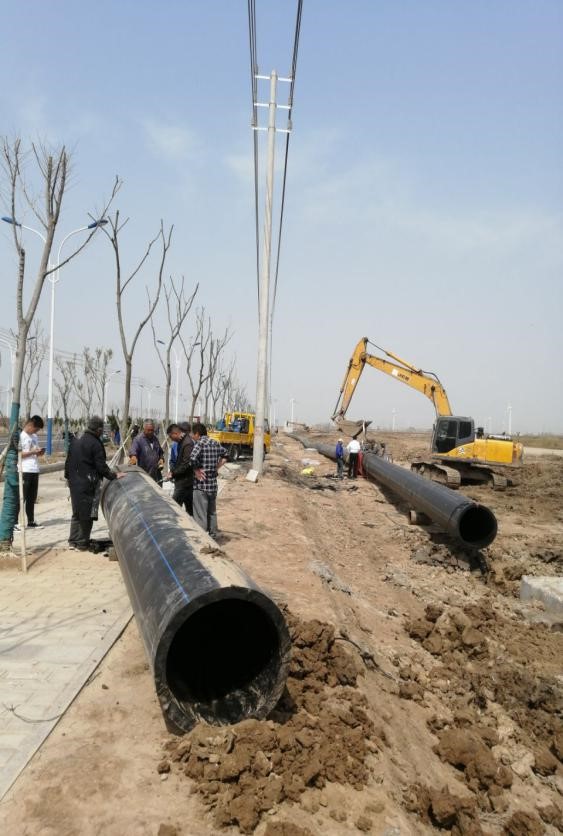

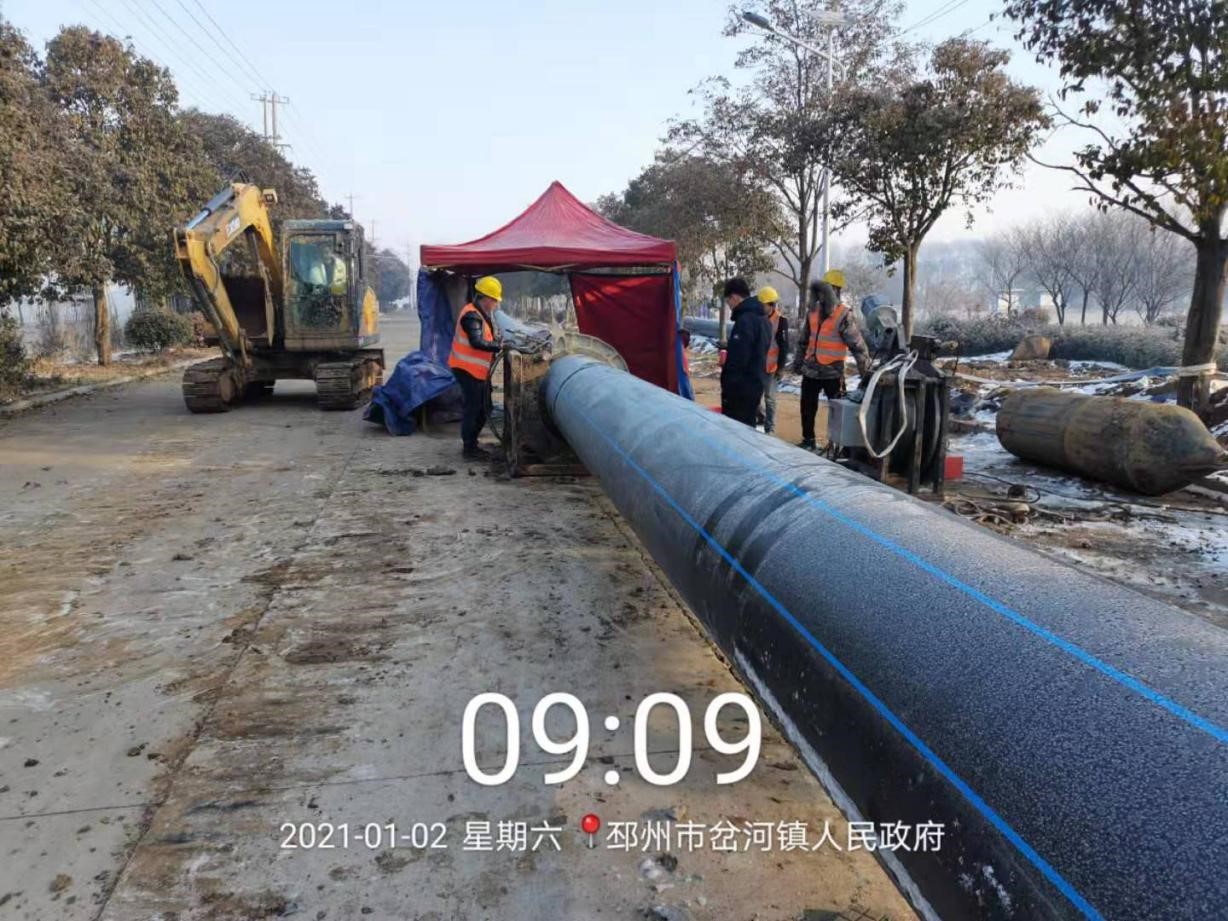

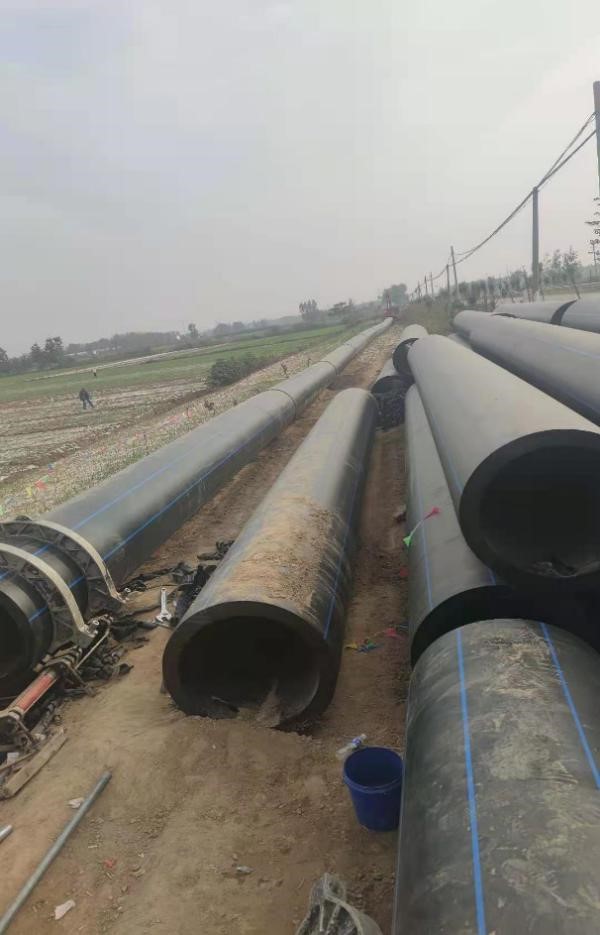

（5）項目圖片或視頻：

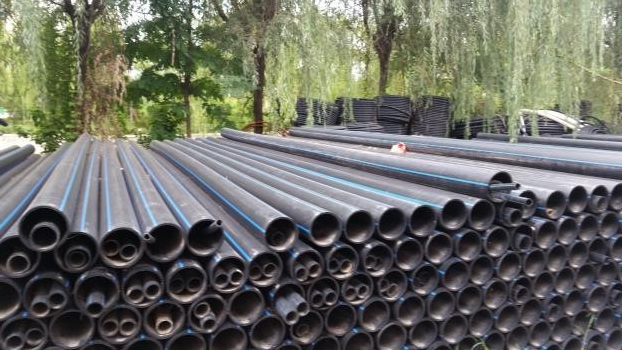

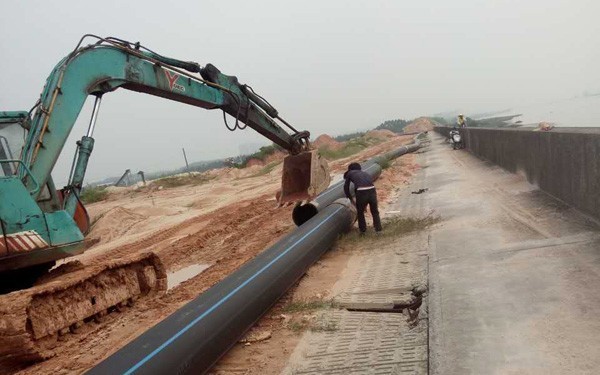

2.射陽縣農村飲水安全鞏固提升工程
（1）項目名稱：射陽縣農村飲水安全鞏固提升工程（一標段：長蕩段、盤灣段）
（2）項目地點：江蘇省鹽城市射陽縣
（3）項目金額： 項目總投資：5123萬元，公司參與金額：1535萬元
（4）主要產品及用量：PE100給水管，牽引管
Dn20-dn450 57860米

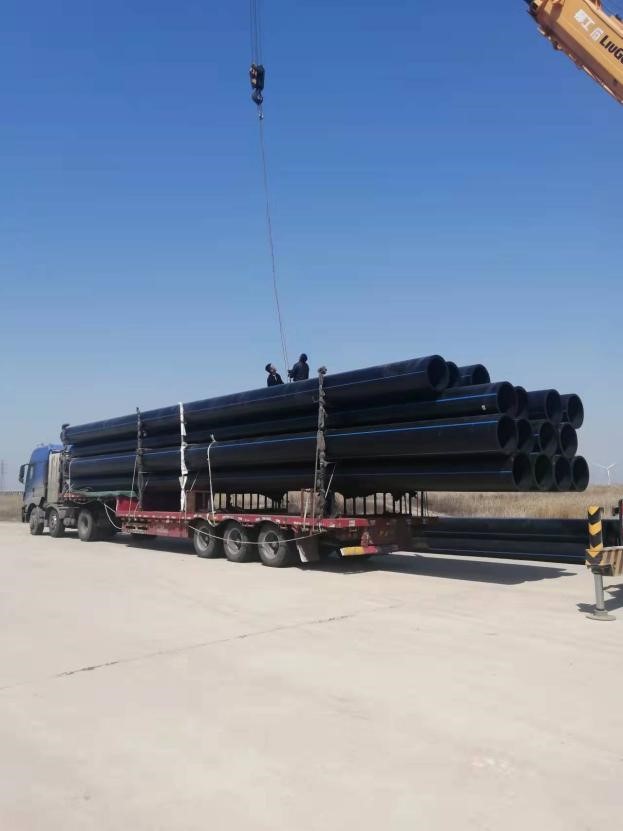

（5）、項目圖片或視頻

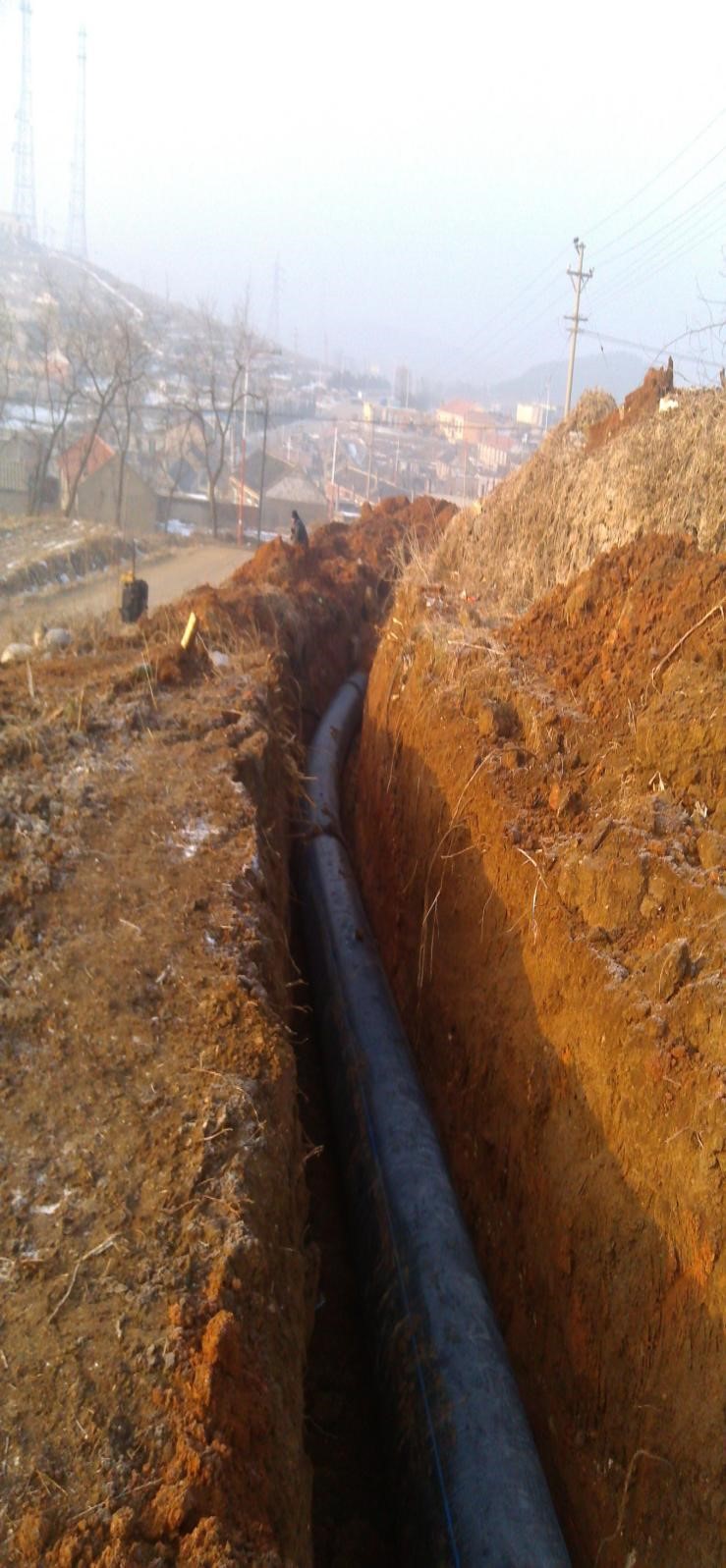

3.鹽城市響水工業經濟區陳北污水處理廠配套管網工程
（1）項目名稱：鹽城市響水工業經濟區陳北污水處理廠配套管網工程
（2）項目地點：江蘇省鹽城市響水縣
（3）項目金額： 項目總投資：64217.7萬元，公司參與金額：3000萬元
（4）主要產品及用量：PE實壁管
dn500*1.0mpa 4700米
Dn630*1.0mpa 10560米
Dn800*1.0mpa 5200米
Dn1000*1.0mpa 8200米
（5）項目圖片或視頻：

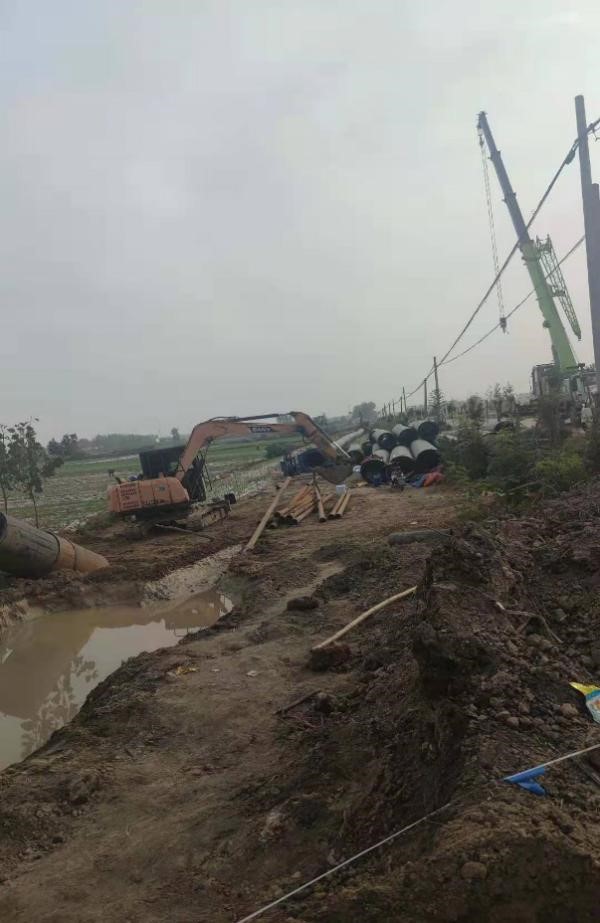

4. 泗陽縣城鄉水環境鞏固提升工程PPP項目
（1）項目名稱：泗陽縣城鄉水環境鞏固提升工程PPP項目
（2）項目地點：江蘇省宿遷市泗陽縣
（3）項目金額： 項目總投資：25億元，公司參與金額：2887萬元
（4）主要產品及用量：PE給水管材 口徑（壓力）：110-630；數量：21200米
（5）項目圖片或視頻
山東東宏管業股份有限公司；
地址：山東省曲阜市東宏路1號
網址www.dhguanye.com；聯系電話0537-4644999；
傳真0537-4641788
聯系人王緒利；手機:18366773355
電子郵箱zqb@dhguanye.com
技術持有單位簡介
東宏管業是一家專業從事智能工程管道系統研發、制造、銷售、安裝、服務、運維于一體的高新技術企業。位于孔子故里山東曲阜，于2017年11月06日在上海證券交易所主板上市，股票簡稱：東宏股份（股票代碼：603856）。
東宏管業建有管材、管件、新材料三大智能化生產基地，擁有全球最大的鋼絲網骨架復合管道生產線及世界最先進的PE管道生產線。產品廣泛應用于市政基礎設施、工礦、燃?xì)狻崃Α⒐I(yè)等重點領域，包括SRTP(鋼絲網骨架聚乙烯)管材管件、PE管材管件、PPR管材管件、涂塑復合管材管件、PVC-O管材管件、3PE管材管件、防腐保溫管材管件為載體的數字化智能管道系統等。公司與北歐化工、沙比克、道達爾、巴塞爾等國際頂級原料供應商合作，從原材料研發生產到工程安裝，為客戶提供管道系統的全產業鏈解決方案。
為了提升中國管道制造技術水平，東宏管業不斷創新科研，公司擁有200余名研發技術人員，設有國家級CNAS實驗室、博士后工作站，具備行業領先的研發能力。在材料改性、鋼塑復合、連接技術、智能管道領域取得了世界性突破，開創了中國工程管道智能時代。
