GZBW(S)帶行星齒輪減速大型潛水貫流泵由軸流泵段、潛水電機、行星齒輪減速器、進水喇叭以及出水短管等組成的大型機電一體化整裝式排水裝備，其特點有：1）機組結構緊湊，體積小（占地空間小），故泵站開挖深度低，可減少土建投資。2）進出水流道順直，流道水力損失小，裝置效率高（特別在低揚程情況。例如通榆河北延送水工程，機組揚程在1.5米時，潛水貫流泵裝置效率能夠達到78%，充分說明：潛水貫流泵機組解決了低揚程工況泵站裝置效率較低的問題。）。3）濕坑安裝電泵潛入水中運行，噪音低、無高溫，屬環境友好型產品。4）采用行星齒輪減速技術，采用了高速電機，使其燈泡比遠小于傳統貫流泵，不僅水泵效率高，還可減少金屬耗費量。5）機組不需調頭，可實現雙向抽排水。6）機組設計為分段插裝式結構，具有良好的可維護性。7）可實現遙控和自動控制、不停機換油等功能。8）潛水貫流泵在安裝方式多樣化，即可干坑安裝，也可濕坑安裝。本產品主要解決：1）低揚程工況，泵站裝置效率低的問題；2）普通貫流泵燈泡比過大的問題（輕量化、節省材料）；3）普通泵只能單向排水，不能實現單機排澇和灌溉雙向排水問題

鑒定認證、專利與獲獎情況等

1、2017年通過國家水利部新產品鑒定。入選2018年水利部先進實用技術重點推廣指導目錄。2017年科技查新，顯示該項設計在國內相關文獻中未見報道，證明了其科技先進性與創新性。

2、獲得專利：

1）發明專利：一種貫流潛水電泵（ZL 2013 1 0211621.X）；改進端部邊框的潛水電機（ZL 2014 1 0702530.0）；

2）實用新型專利：一種潛水電泵（ZL 2014 2 0839777.2）；一種軸流潛水泵（ZL 2014 2 0682235.9）；一種細長型低速潛水電泵（ZL 2016 2 0271497.5）；一種濕坑安裝的潛水貫流電泵（ZL 2013 2 0048438.8）；一種加強轉子散熱的大中型潛水電動機（ZL 2014 2 0331186.4）；一種改進軸承密封結構的潛水電動機（ZL 2014 2 0320548.X）；一種改善機械密封潤滑條件的潛水電動機（ZL 2014 20592156.9）；

3、“大型潛水貫流泵裝置及泵站結構型式研究”獲江蘇省水利科技優秀成果一等獎；

4、“GZBW大型潛水貫流泵”獲安徽省高新技術產品認定；

5、“2000GZBW潛水貫流泵”獲安徽省2012年度重點新產品；

6、“2000GZBW潛水貫流泵”獲國家重點新產品；

7、“2000GZBW潛水貫流泵”獲2013年安徽省首臺（套）重大技術裝備；

8、“ZDBX(GZBW)帶行星齒輪減速機構特大型潛水（貫流）電泵”入選《合肥市推薦應用節能環保產品、技術前四批導向目錄》；

9、“帶行星齒輪減速機構大型潛水（貫流）電泵”入選2018年度安徽省節能環保裝備目錄。

適用范圍

GZBW(S)系列雙向潛水貫流泵適用于低揚程、大流量場合，如排澇與灌溉綜合的水利防洪工程、生態環境治理工程、引調水工程等

應用工程

該產品已在江蘇通榆河北延送水工程灌河北、善后河南泵站，淮安里運河堂子巷控制工程、廣東中山市白石涌外排泵站等水利工程成功應用，具有良好的經濟和社會效益。

應用案例

一、淮安里運河堂子巷控制工程

1、泵站位置、等級

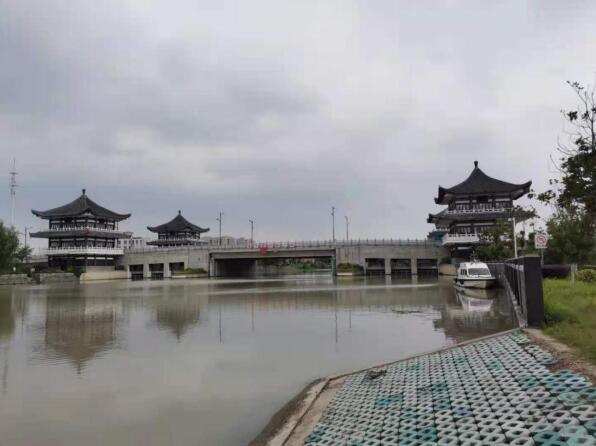

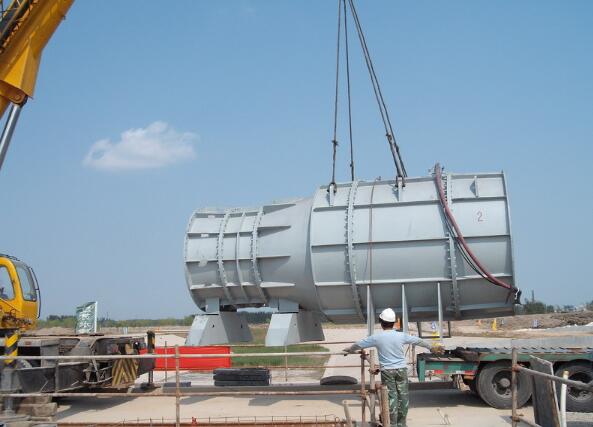

淮安市里運河堂子巷控制工程位于江蘇省淮安市淮安區人民橋以南1km處的里運河上，泵站工程為大（2）型。工程包含1座孔徑30m的節制閘、1座雙向抽水泵站（正向排澇設計流量為70m3/s，反向補水設計流量20.0m3/s）、1座寬34m的交通橋及4座三層四方形古典樓閣，為閘站橋閣結合方案，概算投資19693.33萬元。該工程于2011年3月9日正式開工實施，2012年10月25日，2臺潛水泵開始進場安裝，至11月23日， 6臺水泵均準確安裝到位。2013年7月7日工程通過水下階段驗收， 2014年4月13日，開展水泵電機現場交接試驗。5月28日-29日，6臺機組全部通過單機調試運行（手動控制）。 2014年7月7日6臺機組開始試運行，7月9日試運行結束，6臺潛水泵機組試運行正常，滿足規范規定的機組啟動驗收要求。

2、工程目的

工程主要任務為防洪、排澇和生態補水。

3、泵站功能及特點

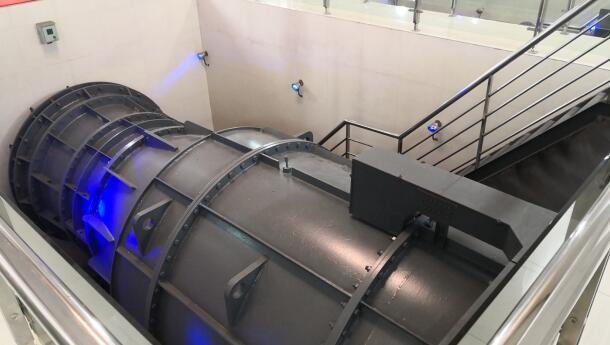

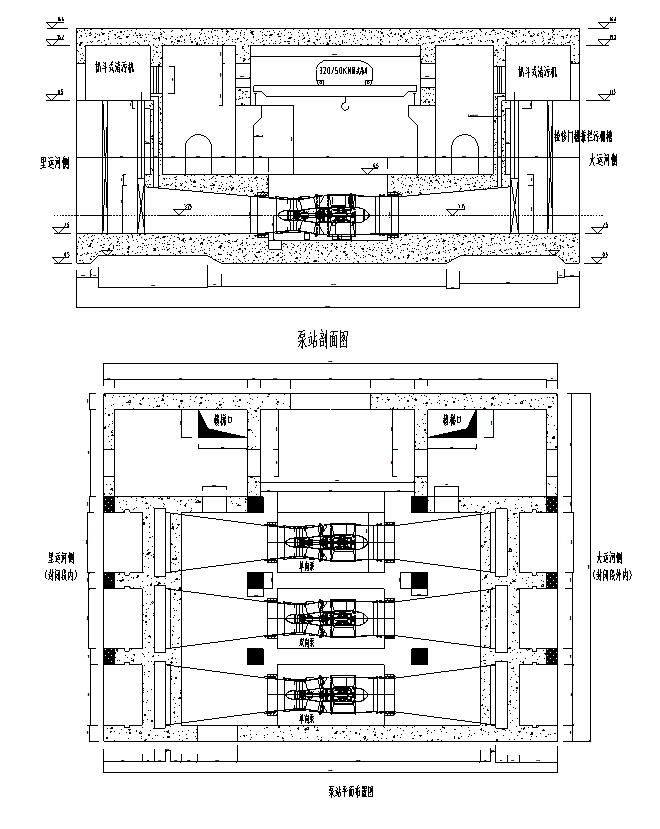

該泵站為低揚程、大流量泵站，泵型選擇需要滿足防洪排澇和生態補水的雙向排水功能要求，且機組安裝高度受空間制約，經綜合比選，泵站選用6臺貫流式潛水泵機組，干式安裝，葉輪直徑2.1m，為當時國內最大的潛水貫流泵。其中4臺單向泵，配套功率400kW，設計揚程1.45m，單機流量13.0m3/s；2臺雙向泵，配套功率450kW，正向設計揚程1.45m，正向單機流量11.45m3/s，反向設計揚程0.65m，反向單機流量12.8m3/s，總裝機容量2500kW。考慮水流的平順，單、雙向泵采用對稱布置，即每邊布置2臺單向泵1臺雙向泵。水泵葉片半調節，采用行星齒輪傳動，配平直管進、出水流道。此項目2100GZBWS-450KW的雙向大型潛水貫流泵機組為國內首次應用，在不需調頭的情況下，即可實現雙向排水。進一步推動了大型潛水貫流泵的發展，也奠定了我公司在大型潛水貫流泵技術領域的領頭羊地位。2017年，通過了水利部鑒定，認定為國際先進實用技術，2018年又被列入《2018年度水利先進實用技術重點推廣指導目錄》。

二、江蘇省通榆河北延送水工程（灌河北泵站、善后河南泵站）

1、泵站位置、等級

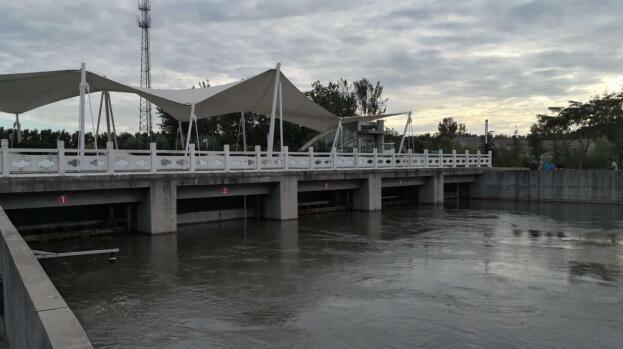

灌河北泵站位于江蘇省灌南縣，為Ⅱ等大(2)型工程，設計調水流量50m³/s，設計揚程1.56m，為江蘇省通榆河北延送水工程的第二級泵站。

善后河南泵站位于江蘇省灌云縣，為Ⅲ等中型工程，設計調水流量30m³/s，設計揚程1.5m，為江蘇省通榆河北延送水工程的第三級泵站。

2、工程目的

江蘇省通榆河北延送水工程是利用已建的通榆河和連云港疏港航道，增做部分調水工程，可具備向連云港市增加供水的條件，為連云港市經濟發展提供水資源保障，在薔薇河水體受污染無法使用時，通過該工程向連云港市供水，保證連云港市生活生產用水需求。

3、泵站功能及特點

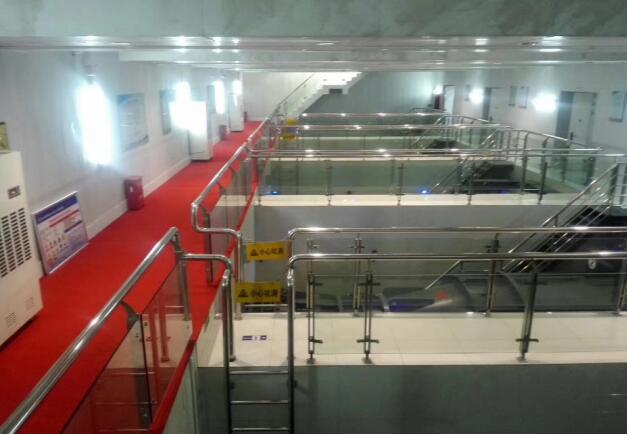

由于灌河北泵站和善后河南泵站的揚程相近，為便于通榆河北延送水工程的建設和運行調度管理，這兩個泵站采用相同的機組型式和單機流量，灌河北泵站采用5臺機組，善后河南泵站采用3臺機組，單機流量均為10m³/s。

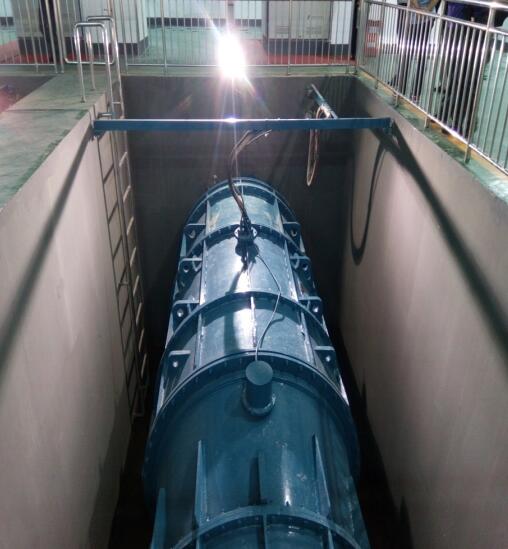

因為此兩個泵站為低揚程大流量泵站，宜采用裝置效率相對較高且開挖深度小、結構簡單、便于管理的臥式機組裝置型式。在初設階段，設計院即對豎井貫流泵、潛水貫流泵和軸伸貫流泵三個方案進行了對比，最終確定為潛水貫流泵。此項目選用8臺2000GZBW-10.5/1.76-330KW/10KV帶行星齒輪大型潛水貫流泵，電機和齒輪箱直接布置在流道內，機組段采用全金屬殼體；泵裝置進、出水流道順直、水力性能好，泵站裝置效率高（可達79.05%）；土建結構簡單，開挖深度小；潛水電機與泵聯成一體，結構緊湊；不需要潤滑、冷卻用水，不需要附件的散熱設施。

灌河北泵站和善后河南泵站2009年開始投入運行，葉輪直徑2m為當時國內最大的潛水貫流泵，至今運行良好。實踐證明，選用潛水貫流泵裝置型式，同時選用優秀的貫流泵水力模型，可在較低揚程下獲得較高的泵裝置效率，改變了貫流泵裝置效率低的現狀。在保證整個機組剛度和運行穩定的條件下，將水泵、行星齒輪減速箱及電機三大部件分別設計成獨立密封結構，創新性獨特的結構便于這三大部件之間的拆裝，在潛水電泵等長的機坑內實現電機、水泵、減速機構分段組裝，同時也減少了機組最大起吊件的體積和重量，為研制更大規格的潛水貫流泵鑒定了技術基礎。

合肥恒大江海泵業股份有限公司

郵編：213311，通訊地址:安徽省長豐雙鳳經濟開發區金滬路2號

網址:www.hdjh.cn

聯系人:王傳富，，手機：18756978062

電子郵箱：527398427@qq.com

技術持有單位簡介

合肥恒大江海泵業股份有限公司是原國家機械工業部定點生產潛水電泵的專業制造廠，是國內專業制造潛水電泵成套產品、配套電控產品和泵站綜合自動化系統成套設備的綜合制造企業。注冊資本12000萬元，占地150畝。擁有大型的水工試驗室，具有國家排灌及節水設備產品質量監督檢驗中心頒發的--泵產品測試系統驗證證書（精度Ⅰ級），具備為進口和國產大型潛水電泵提供性能測試和全功能試驗服務能力，是國內具有大型潛水電泵100%實泵真機試驗能力的企業。公司是國家高新技術企業、火炬計劃重點高新技術企業，“潛水電泵大型化關鍵技術設備產業化”,獲國家火炬計劃項目，國家（省）博士后科研工作站，國家（省）技術創新示范企業；大型潛水電泵裝備技術安徽省重點實驗室、安徽省大型潛水電泵工程技術研究中心、安徽省認定企業技術中心、安徽省工業設計中心、安徽省創新型企業、安徽省院士工作站、安徽省創新方法試點企業、安徽省自主創新品牌示范企業，安徽省“115”產業創新團隊。現擁有國家專利110項、其中發明專利19項，軟件著作權29項。參與起草國家標準7項，其中頒布5項；主持（參與）起草行業標準16項，其中頒布12項；主持制定省地方標準1項
