徐工基礎工程機械:頂管機
技術名稱：頂管機
1.技術所屬領域及適用范圍
頂管機是一種非開挖管道敷設施工的設備，可用于鋪設穿越河流、公路、鐵路及建筑物等各種管道的施工，廣泛應用于市政工程，尤其適合鋪設雨污分流及給排水管道，還可應用于油氣管線套管、高壓線入地、城市綜合管廊、隧洞等各系統的管道工程。
2.成果來源
自主研發。根據國家統計局?jǐn)?shù)據顯示，我國現年建供水管網5萬公里，排水管網6萬公里，以發達國家排水管網>2.7m/人和現有管網鋪設速度進行預估，還有30年我國才能達到發達國家水平。綜合國內城鎮管網建設情況，每年頂管機市場需求量預估1000臺。
開挖通道有整體開挖、淺埋暗挖、人工頂管與機械頂管等工法，如今市政道路、管網、建筑物錯綜復雜，開挖成本大增，而人工頂管日進尺在3-6m左右，效率低下，且施工安全性低，現逐步被禁止，淺埋暗挖需要進行支護，施工效率受限，且在巖石、粘土、淤泥土等地質復雜地段，施工風險高。在這些條件的促進下，頂管機產品迎來飛躍式的發展。
3.技術現狀及指標
（1）技術現狀
徐工頂管機經過多年發展，已具有深厚的技術積累，成熟的微型巖石刀盤和中大口徑巖石刀盤布置技術、二次偏心破碎技術、二次扭腿破碎技術、多模式泥漿循環模式、主軸密封和糾偏密封技術、低壓操作臺控制技術等多項技術，均已通過市場充分驗證。其中，多項技術達到國際先進水平。現有產品技術在整體布局、設備施工能力、安全性能、使用經濟性等多方面深入研究，提升了項目產品的綜合性能，打破傳統思維束縛，引領國內外頂管施工設備的技術發展趨勢。
徐工中大型頂管機主要競爭優勢體現在以下幾個方面：
1）刀盤扭矩大，更能適應復雜地層，變頻實現更高轉速，施工效率更高。
2）整機結構緊湊，可以分段頂進，工作井尺寸及占地面積小，對地面交通影響小。
3）配置等推力雙級油缸，長度短，行程長，回縮速度快。
4）刀盤、主頂以及送排泥均采用變頻控制，設備操控性更好。
5）配有線控主頂系統，可在基坑進行管材裝接作業，操作便捷。
6）操作臺與電控柜、泵站均用PLC通訊，應用先進的無線視頻傳輸系統，解決線束頻繁對接接觸不靈或進水失效問題，將強電與弱電系統進行分離，采用濾波、屏蔽、接地等綜合手段解決變頻器信號干擾問題，提升通訊操控可靠性。
（2）具體技術指標

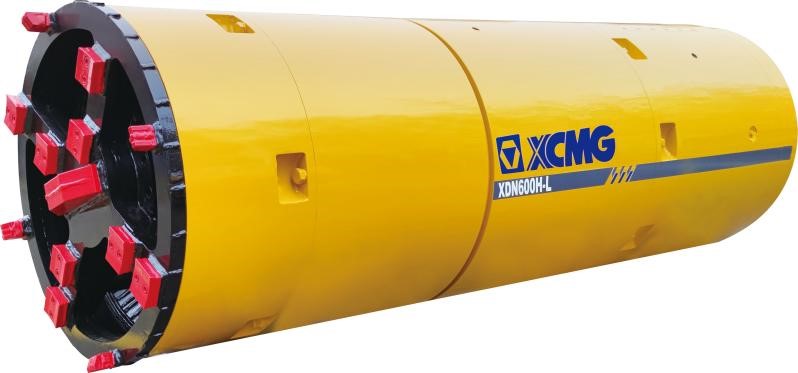

產品型號：XDN-H系列頂管機
口徑范圍：DN400-DN1200
適應地層：主要適用于普通土層、砂層、礫石等地層
產品特點：
液壓驅動防水性能碾壓國內同行電機驅動，淹了抽干還能繼續干活；
動力強勁，扭矩大轉速高，施工效率高，一天一夜能干一道活；
應用分級反頂技術，始發井直徑小;
復雜地層可提供施工工法支持。
產品型號：XDN-H系列頂管機
口徑范圍：DN400-DN1200
適應地層：主要適用于礫石、卵石、少量漂石、巖石等地層
產品特點：
液壓驅動防水性能碾壓國內同行的電機驅動，淹了抽干還能繼續干活；
輸出扭矩大、轉速調節范圍廣，施工速度快;
可選配多種刀盤，硬巖軟土沙層卵石都能干；
復雜地層可提供施工工法支持。

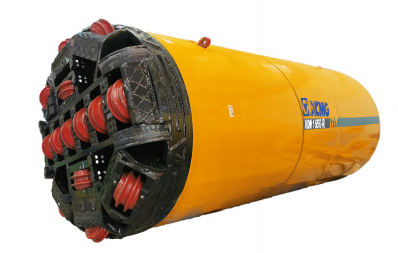

產品型號：XDN-R系列頂管機
口徑范圍：DN1200-DN4000
適應地層：主要適用于卵石、巖石等地層
產品特點：
1.主驅動電機頻率100Hz，調速范圍廣，扭矩大轉速高；
2.大通徑多回路泥漿循環系統，適應各種復雜地層施工；
3.可選配遠程監控系統。
產品型號：XDN-S系列頂管機
口徑范圍：DN800-DN4000
適應地層：主要適用于普通土層、砂層、礫石等地層
產品特點：
1、主驅動電機頻率100Hz，調速范圍廣，扭矩大轉速高;
2、刀盤轉速、頂進速度、進排泥流量可調節，設備操控性好;
3、人機交互式操作臺，動態顯示各部件運行參數及工作狀態。
4、一機雙用，可實現與土壓機型互換。

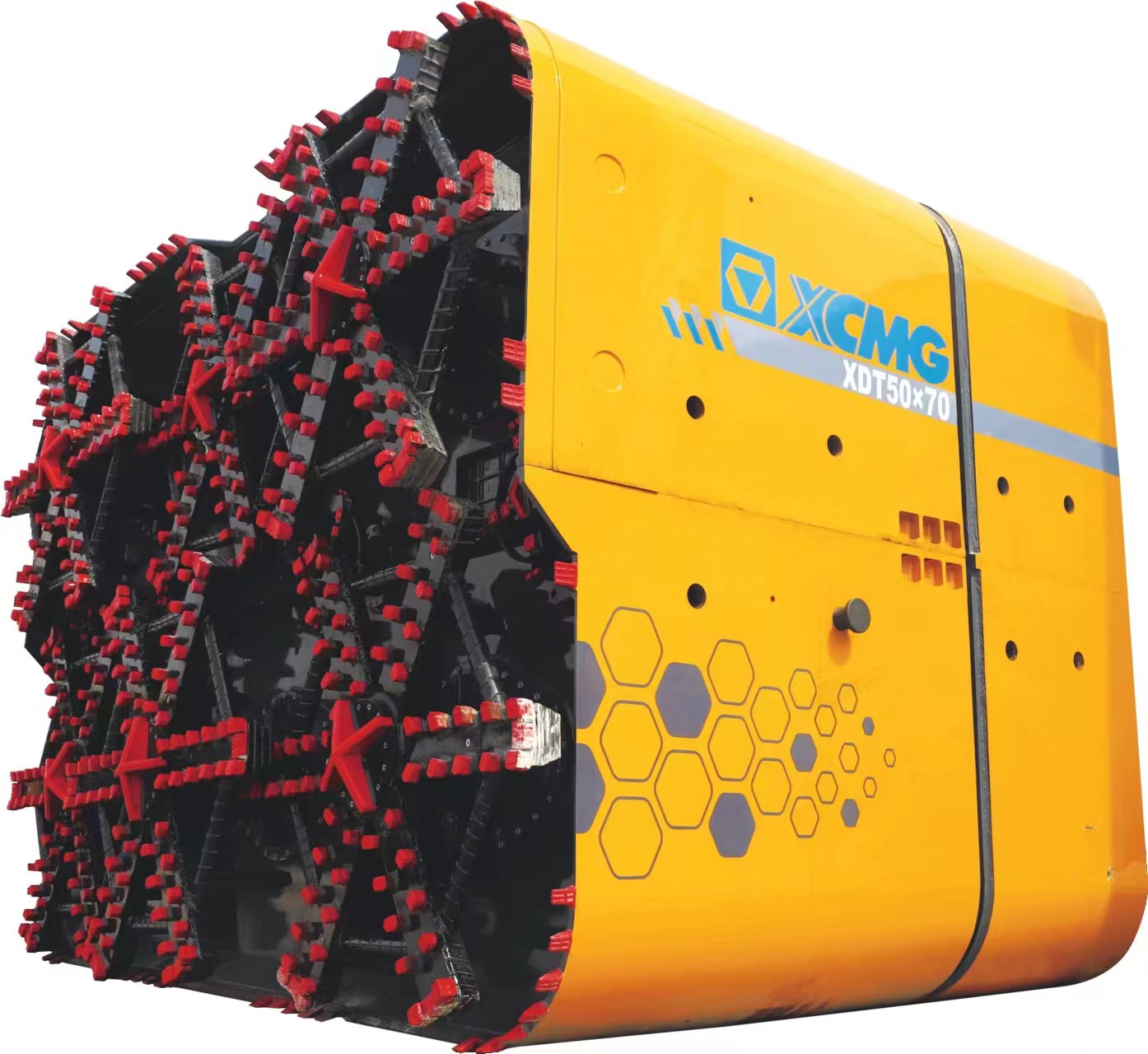

產品型號：XDT系列頂管機
適應地層：主要適用于普通土層、砂層、礫石等地層
產品特點：
1.刀盤扭矩大，地層適應性強，高頻提速，攪拌效果好；
2.專利技術的螺機渣土密封結構，使用壽命長，維修便捷;
3.獨立的中心水路及開挖面注漿管路，改良土體；
4.具備數據存儲和遠程監控系統。
4.應用案例
案例01
實施地點：徐州市鳳鳴路污水管網體質增效工程
實施內容及成效：采用徐工XDN500H-R頂管機，設備在W9至W8標段施工，施工距離96m，管徑500mm,埋深3m左右，始發井僅φ2590mm。地層包含全斷面巖石、半土半石、全粘土地層，單軸抗壓強度90~120Mpa，施工效率4-5m/天。地層極為復雜且軟硬不均，該項目的成功完成了行業未能突破的小口徑全地質施工。

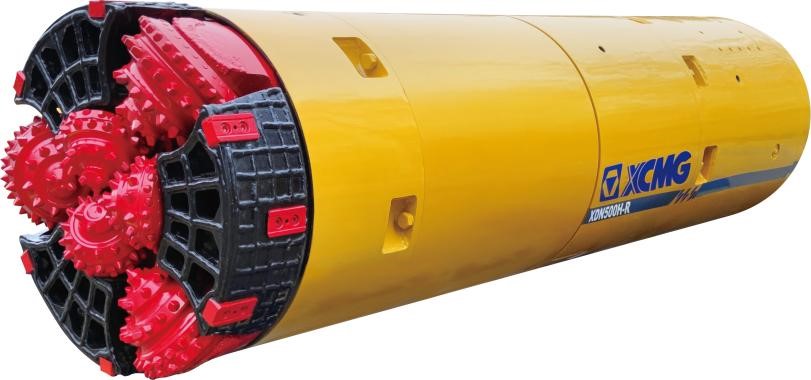

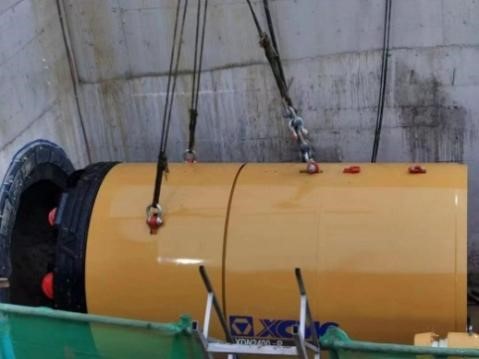

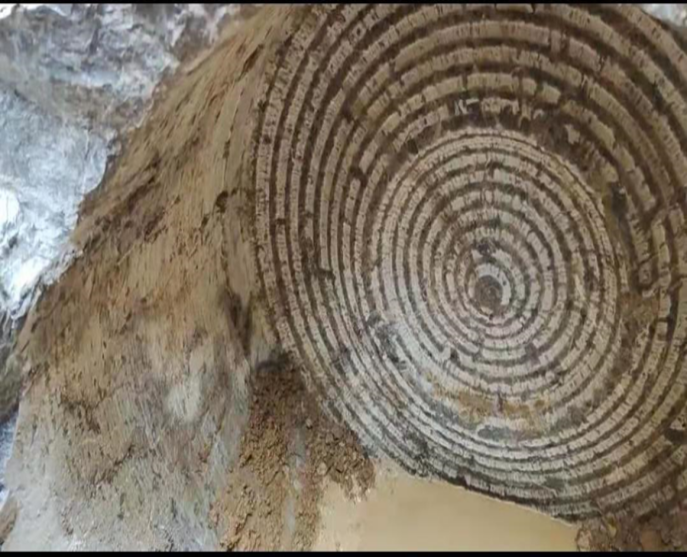

圖1：徐工XDN500-H頂管機 圖2：切削斷面

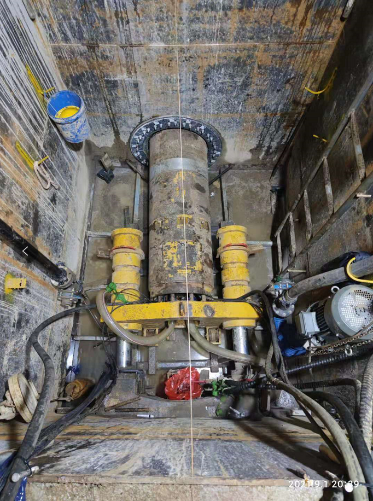

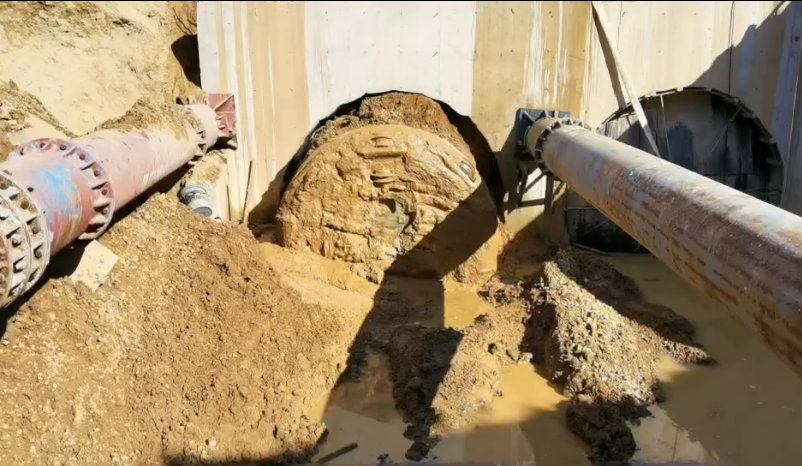

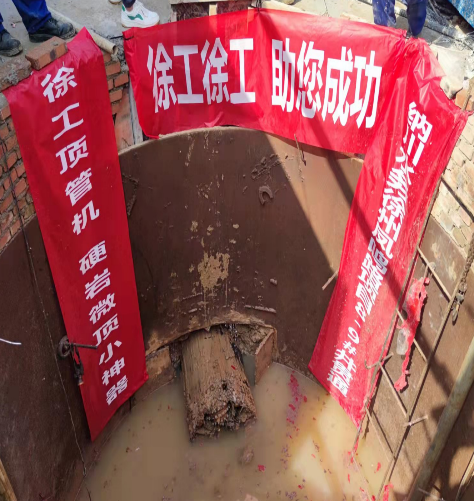

圖3：切削巖石 圖4：順利出洞
案例（2）
實施地點：包頭市希望園區再生水管線工程
實施內容及成效：采用徐工XDN1200H頂管機，頂管施工總長度為1900m分段頂進，該工程穿越流沙、粘泥、砂礫復合地層，且地下水豐富。每根管（3m）頂進時間一般不超過1小時，最快施工效率3米/40分鐘。

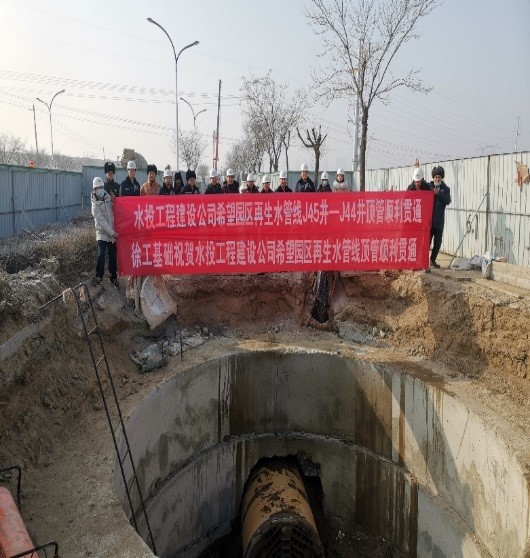

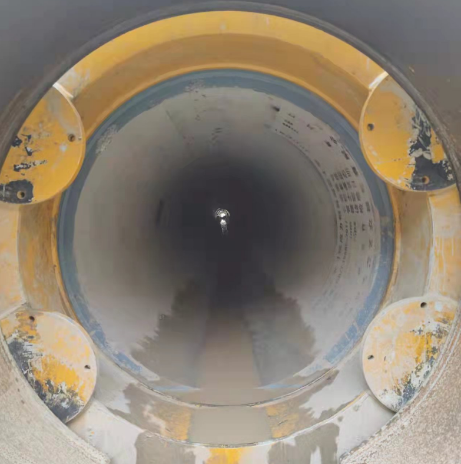

圖1：順利貫通 圖2：鋪設管道 圖3：砂層
案例（3）
(1）實施地點：引江濟淮工程，合肥派河截污導流項目。
（2）實施內容及成效：采用徐工XDN2000-S頂管機，施工管材規格為DN2400,采用連續纏繞玻璃夾砂管，為安徽省內首次采用的新型管材頂管工程，頂管段總長2827m，地層為重粉質壤土、粉質黏土，覆土埋深10.6-12.2m，其中#6-#5工作井，全長1187.5m，為全國首次2400mm大直徑新型管材一次頂進最長頂段區間，平均日進尺＞20m，最高日進尺49m。

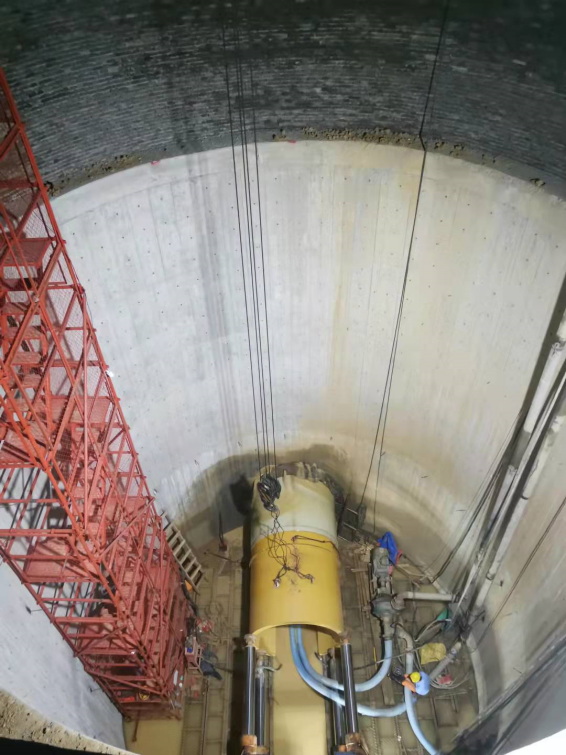

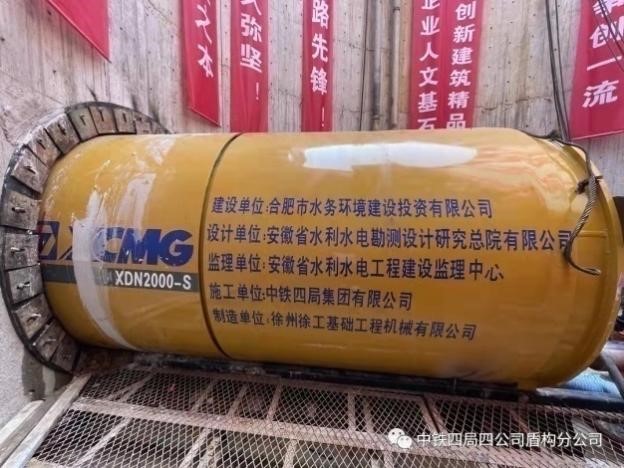

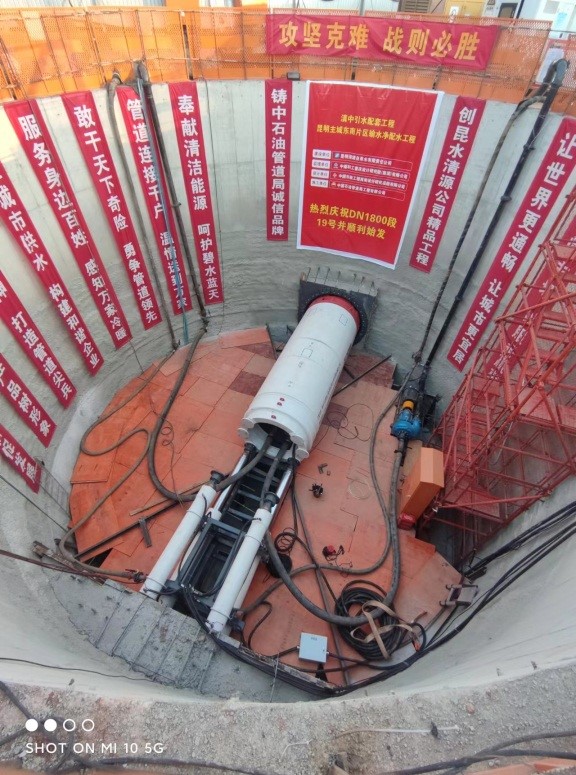

圖1、徐工XDN2000-S頂管機始發 圖2、始發頂進

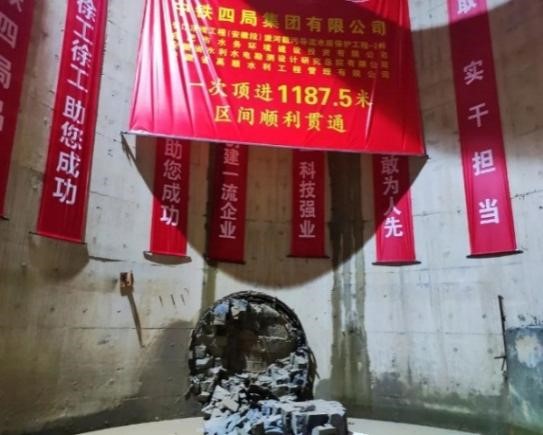

圖3、頂進過程 圖4、順利貫通
案例04
（1）實施地點：滇中引水（昆明主城東南片區輸水、凈配水）工程，本次施工段分為昆明第八自來水廠擴建及廠外管網建設兩部分，工程建設內容主要包括昆明第八水廠擴建工程以及管網工程。
（2）實施內容及成效：徐工XDN1500-R頂管機先后貫通480m、240m和450m。其中480m是全線第一個長距離硬巖頂管工程，地層以中風化灰?guī)r、紅粘土為主，硬度＞50MPa，沿線包含較多溶洞、回填土地層。徐工頂管機以超預期的施工效率，取得日進尺15m的成績，在450m的施工過程中，局部巖石硬度＞100Mpa，徐工頂管機不負眾望，實現工程的順利貫通，累計施工距離1Km。

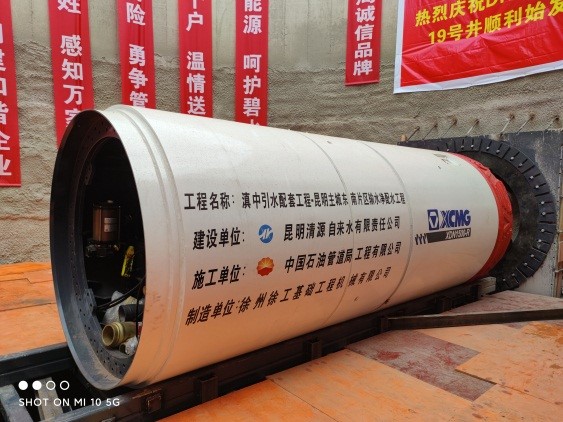

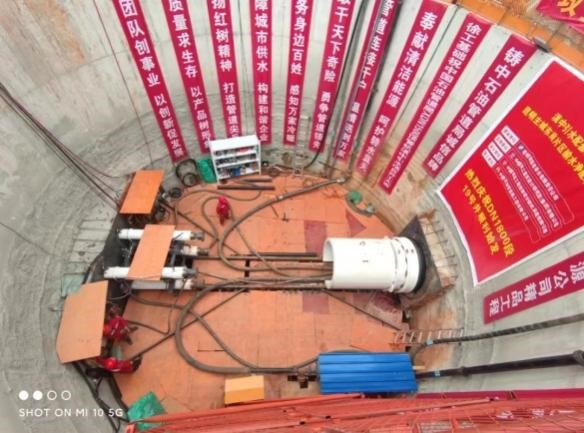

圖1、徐工XDN1500-R頂管機始發 圖2、始發頂進
圖3、頂進過程 圖4、順利貫通
案例05
(1）實施地點：青島市西海岸新區西部城區及沿線民生采暖項目
（2）實施內容及成效：采用徐工XDN1500-S、XDN1650-R、XDN2200-S、XDN2400-R等多臺頂管機設備進行管道鋪設，保障民生冬季采暖，施工路段緊鄰居民小區、小學，地下管線錯綜復雜，地質情況多變，徐工XDN-S系列頂管機在沙礫、黏泥地層保持平均半小時掘進2米的施工效率；XDN-R系列頂管機在中風化巖石地層實現了40分鐘2.5米的施工速度，得到用戶高度評價。

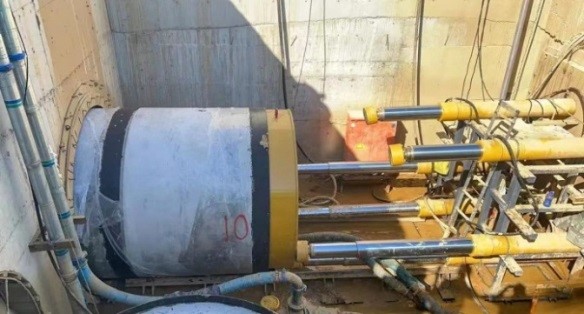

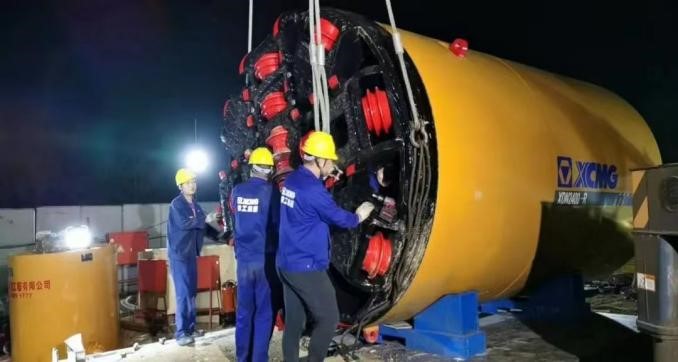

圖1、徐工XDN2400-R現場組裝 圖2、始發頂進
圖3、頂進過程 圖4、順利出洞
案例06
(1）實施地點：鄭州17號線地鐵出入口通道
（2）實施內容及成效：鄭州17號線地鐵出入口通道，地質以粉質粘土、砂土為主，施工穿越機場道路及城際高鐵，通道上方存在高壓燃?xì)夤艿溃两悼刂埔髧?yán)。XDT50×70矩形頂管機先后貫通55m、 48m、 52m共計3段。

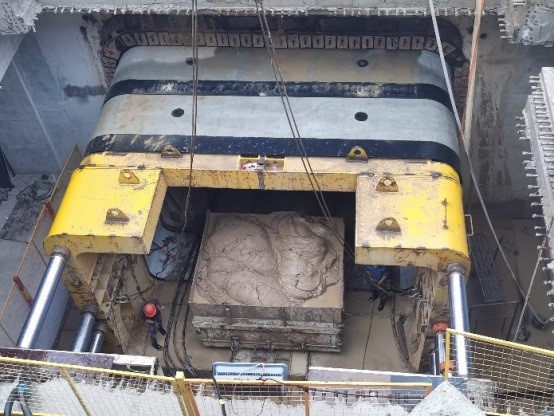

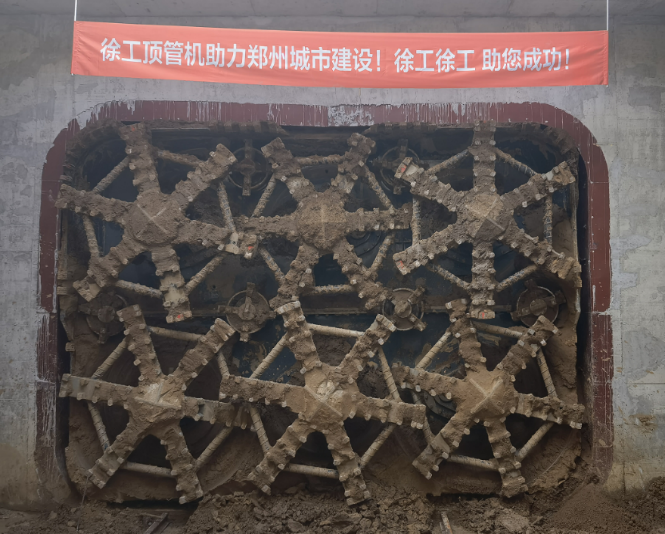

圖1、徐工XDT50X70頂管機始發 圖2：頂進過程 圖3、順利貫通
徐工基礎工程機械事業部
郵編：221000，通訊地址: 徐州經濟開發區馱藍山路36號
聯系人: 張力， 聯系電話：0516-87892635，
傳真：0516-87892635
技術持有單位簡介
徐工基礎工程機械事業部，是徐工五大支柱產業之一。企業聚焦樁工機械、非開挖機械、煤礦機械、礦隧機械、資源鉆采機械的研發制造銷售以及工法技術支持、工程施工等全價值鏈活動，為客戶提供綜合解決方案。企業加速智改數轉工作，建成千畝基礎工程機械智能制造新基地，聚力打造世界一流的基礎工程機械產業集群。企業為國家級高新技術企業、制造業單項冠軍示范企業等。
目前徐工非開挖機械位居全球第一，樁工機械位居全球第一陣營；掘進機、鑿巖臺車、深井鉆機等產品躍居國內市場前列。企業緊緊圍繞國際化主戰略，落地營銷渠道本地化，服務、備件當?shù)鼗a(chǎn)品開發適應化，銷售、租賃、大修同步化“四化建設”，多類產品已出口至80多個國家和地區。
2014年，徐工基礎瞄準城市排水排污地下管網工程市場，將多年非開挖技術積累和頂管技術融合貫通，自主研發MARS系列微型硬巖泥水平衡頂管機，是國內首家生產制造頂管機的廠家，其破巖能力達到300Mpa，產品性能達到國際領先水平。公司不斷聚焦技術創新和品質改善，開發了系列土層頂管機、巖石破碎頂管機、螺旋頂管機、矩形頂管機及相關配套產品搖管機等，管徑覆蓋范圍￠300mm-￠4000mm，滿足粘土、軟巖、巖石、礫石、卵石等多種復雜地層施工。
