1.技術產品所屬領域及適用范圍

在黑臭水體整治的大背景下，出于對河道內源污染治理的考慮，這種高效、高干度脫水處理工藝，可廣泛應用于河湖底泥清淤工程、市政污泥、工程泥漿干化處理項目。與傳統處理方式相比，該處理工藝具有環保、單線處理流量大等優點。同時，淤泥脫水方法能適應大批量作業，處理效率高、脫水干度高。在大型河道整治項目中，針對大批量清淤、干化問題，此工藝具有巨大的使用價值。

2.成果來源

河道清淤、疏浚是為疏通、擴寬或挖深河湖等水域進行的項目，定期對河道清淤，對清出的淤泥干化、處理是維護河道生態環境的常態工作。挖掘出的污泥進行脫水減容處理時，以前采用晾曬、沉淀等最原始方法，后來也采用機械脫水。

應用于河湖底泥清淤工程中的傳統機械脫水機械主要是疊螺脫水機、板框壓濾機、離心脫水機等。

疊螺脫水機是由固定環和游動環相互層疊，螺旋軸貫穿其中形成的過濾裝置，前段為濃縮部，后段為脫水部。設備設計緊湊，占地空間小，能夠實現24小時連續運行，中途不要停機，所以處理量穩定。但缺點是處理量偏小，淤泥脫水干度低，最多達到固含量30%，。

板框壓濾機優點是：淤泥脫水干度可達到固含量30%~50%。但缺點是：一次性處理量也不大，而占地面積和所需預留的空間卻很大。設備安裝還需配套基建工程，工程量不小。當污泥濃度偏低時，脫水效果差，所以要先進行濃縮，濃縮后的淤泥為達脫水干度有時還添加石灰，會導致干泥量增加，并且尾水還需添加酸中和處理。除了脫水機本身，所配套的空壓機和高壓泵耗費大量電能。并且高壓沖洗泵、空壓機、沖洗用水所引起的噪音很大，影響環境。

離心脫水機優點是：淤泥處理量相對其他類型的脫水機較大。泥餅的含水率非常均勻且穩定。但缺點是：由于其特殊的脫水原理制約，當污泥濃度偏低的時候，或者固相、液相的比重差別不是很大時，很難通過離心力進行固液分離，脫水的效果差，要進行淤泥濃縮的預處理。并且，離心脫水機前期投資成本高，需要配備的附屬設備較多。由于脫水原理及處理量導致機器在運行時需要耗費的電量也極大。脫水機本身噪音與振動均較大，嚴重影響現場操作環境。

市面上使用濃縮處理設備處理后的淤泥還是進行機械脫水，不常使用土工管袋脫水。

而國內外用土工管袋脫水的工藝中，又沒有在線處理設備。德國NEWTEC授權我公司的工藝，我公司進行再研發改進，增加了雙投料和動態混合技術。此新工藝是為國內外用類似工藝的基礎上做出的創新，發明專利申請中。我公司這款工藝能解決以上機械脫水的缺點，但又能達到機械脫水的干度高等有點。具體參看技術指標。

3.技術產品現狀及指標

（1）技術產品現狀

河湖不僅承擔著防洪、灌溉、航運等諸多功能, 還是自然生態系統的重要組成部分。由于河湖的長期運行使用，自然淤積，人為活動也造成了河湖水生態環境發生了不同程度的惡化，嚴重影響了河湖正常功能的發揮。隨著可持續發展的深入推進，我國治水理念已發生深刻變化，河湖污染防控、清淤疏浚并對淤泥進行處置已成為水環境綜合治理的必由之路。

本處理工藝適用于大批量的河湖清淤、工程泥漿等污泥高干度脫水。目前國內經常使用的脫水處理工藝在實現大批量的淤泥快速、高效脫干處理存在一定的困難。我公司新工藝，可以解決上述問題，并且淤泥干度可達含固率40%—70%甚至以上。除此以外，常用的機械脫水方案，有的需要有復雜的土建，需要蓋廠棚；普遍處理量小且干度不高；有的干度高，但需要添加石灰，添加石灰會使干泥量增加，外運費用增加，并且添加石灰會引起尾水堿度偏高，要加酸中和處理才能排放。我公司新工藝沒有復雜的基建，并且能耗少，便于野外施工操作和場地恢復。添加的處理劑不會增加泥量，排出的尾水清澈優于原水體，沒有二次污染。

（2）具體指標

l 技術指標

該工藝既能擁有傳統機械脫水的優點，甚至比它們的優點更優（比如脫水干度），還沒有傳統機械脫水的一系列缺點。技術指標如下：

1） 無二次污染

淤泥脫干時添加的藥劑為國家允許使用藥劑，整個過程精準加藥不會對尾水產生影響。該工藝在機械維護正常的情況下，不會產生機械脫水設備普遍存在的噪聲污染。

2） 大批量高效脫水，可縮短工期

絞吸船單線處理量大，清淤工期短。在線處理設備能配套絞吸船處理量對淤泥作脫水預處理，大幅提高脫水性能。土工管袋容量大，能一次性將大批量淤泥同時脫水，固液分效果極佳，脫水時間大大縮短。該工藝8小時工作制，一組設備一個月完成至少3萬水下方淤泥的脫水干化，淤泥固含量平均50%以上，效率與效果同佳。工期縮短對周圍生產生活條件和環境衛生影響也相應減小。

3） 淤泥得到高干度脫水

該工藝無需對待處理淤泥進行預先濃縮處理，最終得到的淤泥干度同樣很高。淤泥含水率低于60%（固含量可達40%~70%），比傳統機械脫水后淤泥干度高。

4） 濾水水質指標優于或接近原水體

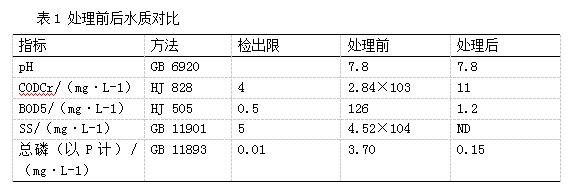

使用特殊編織的土工管袋濾水，出水清澈。某項目其處理前后的水質指標如表1所示。由表1可知，處理后的水質部分指標都有提高，并且土工管袋對磷污染的截留也有一定作用。經過土工管袋的濾出水，懸浮物含量非常微小，濾水水質總磷指標達地表Ⅲ類水的標準，COD、BOD5指標達地表Ⅰ類水標準。

5） 可在處理過程中添加重金屬螯合劑，不使淤泥中的重金屬析出

針對重金屬超標的河道淤泥還可使用螯合劑將重金屬捆綁在干泥內，尾水排放無憂。

6） 在線處理設備全自動化運行

該工藝配套設備少，主要為在線處理設備。在線處理設備結構緊湊，能耗低，易于移動和野外作業。整個處理過程能實現全自動操控，還能提供淤泥計量和累積，為工程量核算提供依據。配合物聯網平臺可實現對設備無人值守，做到智能運行。

7） 脫水后淤泥就地處置和資源化利用

土工管袋可沿堤岸布置，連同干泥一起留在原地，起到強堤固岸的作用。該項目根據情況外運處理，將原泥污染程度分析后符合資源化方向的土壤當種植土使用，其他類型土壤可焚燒、填埋、筑路、做建筑材料原料等。目前因干泥無機物含量高，很多制磚廠收購干泥燒制磚塊，還有市政公司收泥用于路基鋪設。

l 經濟指標

1） 施工運行費用

a) 用電耗能少

淤泥干化工程整個施工過程，單套處理設備含淤泥輸送泵，用電量僅為120KW，比傳統機械脫水單套設備用電量節約能耗很多。

b) 現場基建少

整個施工過程只有用電和用水等基本運行費用，且相對費用很少之外，現場基建更簡單。無需地面硬化，也無需構筑物，只需在脫干場地平整后，鋪上瀝水石或瀝水板即可放置脫水用的土工管袋。如果有防尾水滲入地下需求，可在土壤平整后鋪防滲膜后鋪設瀝水石、板。比傳統機械脫水簡單很多。

4.應用案例

案例01  府河新區段河道綜合治理項目

（1） 實施地點：位于雄安新區安新縣境內，東西走向，西起雄安新區邊界，東至安新大橋。做1號脫水區，清淤量約16000方（平均含水率92%）。目標干度含水60%，處理量為450m3/h。項目開工時間2019年11月24日，最終以淤泥含水率50%成功通過驗收

（2） 實施內容及成效：

泥漿泵或清淤船抽吸淤泥

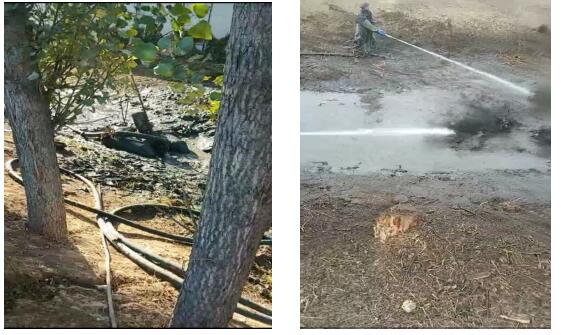

干渠或污泥庫采用人工高壓水槍配合泥漿泵吸取淤泥，通過輸送管道，輸送到岸邊淤泥脫水干化場地。河道采用清淤船清淤，通過輸送管道，輸送到岸邊淤泥脫水干化場地。

平板震動篩+污泥均質池

使用平板震動篩有效去除大顆粒雜質；同時利用污泥均質池對淤泥流量和濃度進行調節，保證后續勻衡處理。

淤泥在線處理

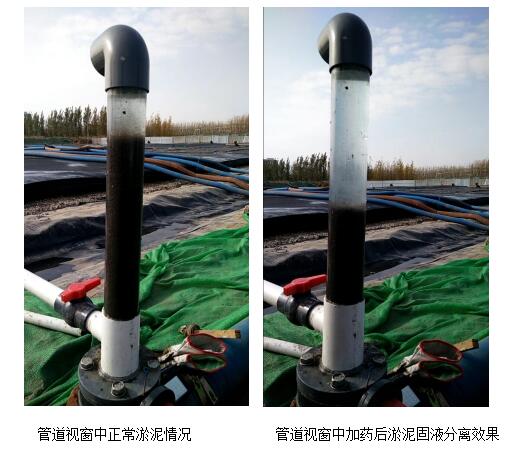

對淤泥流量進行實時監測，在PLC系統里設置試驗得出的淤泥固含量平均值、最佳用藥比，通過PLC控制加藥泵投加量實現自動加藥。當淤泥固含量的實時監測值發生變化，PLC系統按用藥照配比自動控制加藥系統配制不同濃度的藥劑并自動調整加藥量，以適應淤泥狀況變化，維持處理效果。淤泥固含量變化穩定后，自動加藥系統的加藥效果可通過管道視窗觀察并調整，最后得出新的最佳泥藥比，并輸入PLC系統進行穩定加藥。

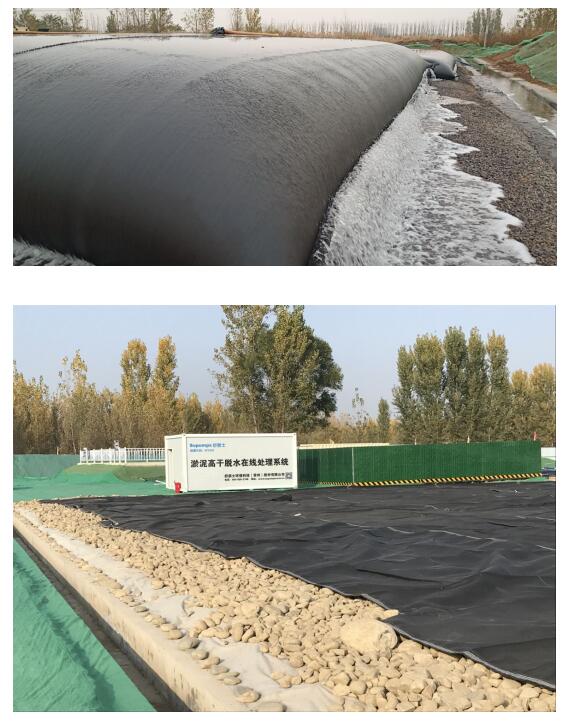

土工管袋脫水

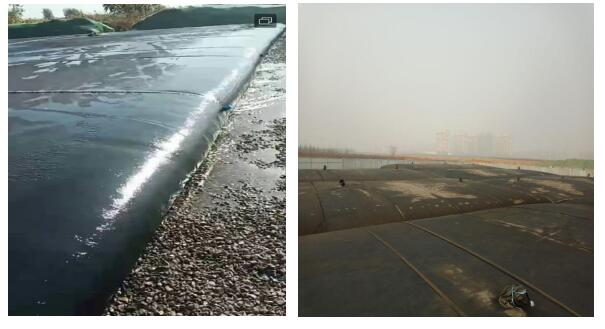

在線處理后的泥漿灌入特制的土工管袋。已與藥劑充分反應，泥漿固體的沉降性得到顯著提升。水在泵壓力和重力作用下透過土工管袋濾出，99%以上的固體留在管袋中。

整個脫水過程除了泵送淤泥，全程無機械維護，脫水不耗能。土工管袋容量大，充滿后，一次性可脫水大批量淤泥，處理效率可與清淤船清淤流量同步。土工管袋在泥漿干化騰出空間后可反復充填，并且管袋可進行堆疊布置，減小占地面積。

土工管袋停止充填之后2周左右，袋中淤泥固含量達40%及以上，3~4周，固含量可達60%~70%。干化后的淤泥可外運處置。

采用《城市污水處理廠污泥檢驗方法》（CJ/T 221-2005.2）中城市污泥含水率的測定重量法對土工管袋脫水后淤泥進行干度檢測，檢測結果顯示，取自50 cm深的淤泥樣品的含水率平均值為36.4%，取自100 cm深的淤泥樣品的含水率平均值約為43.43%。

濾水（尾水）處理排放

經土工管袋過濾的尾水濾液清澈，其水質指標中，懸浮物含量大大降低。濾水根據水質情況，沿脫水場地匯水系統匯集至污水管網或泵送回原水域（根據水質檢測情況）。

干泥處置

最終干化的淤泥含固率平均為50%干泥從袋中取出運走，易地處置。

案例02常州市新北區濱江化工園區南北河淤泥干化工程

（1） 實施地點：常州市新北區濱江化工園區

（2） 實施內容及成效：

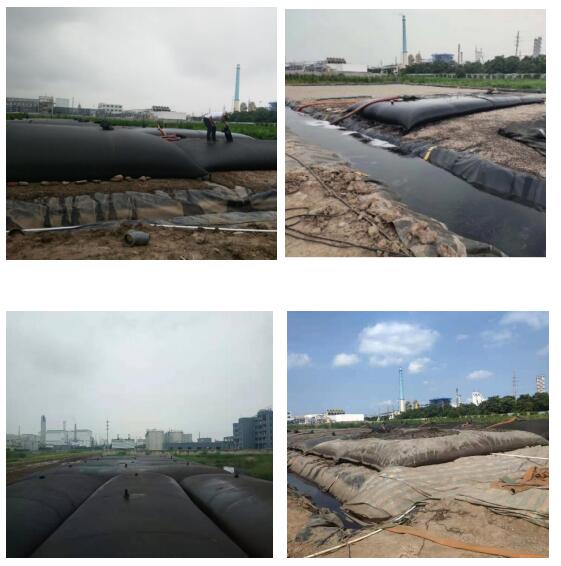

淤泥量約為30000方，該項目淤泥得到充分減量化,盡可能提高干度，縮小體積。淤泥處理做到集約化、密閉化和自動化。采用高壓水槍配合泥漿泵抽吸淤泥，泥漿通過臨時架設的輸送管道輸送到岸邊淤泥在線處理裝置，最終打入土工管袋脫干。項目要求達到的目標干度是含固率35~40%，處理量為100m3/h。開工時間2019年7月3日，結束時間2019年9月2日，工期：60天。工程結束兩周后，檢測含固率平均約為35~45%。

案例03 雄安新區馬莊干渠治理項目

（1） 實施地點：雄安新區馬莊干渠

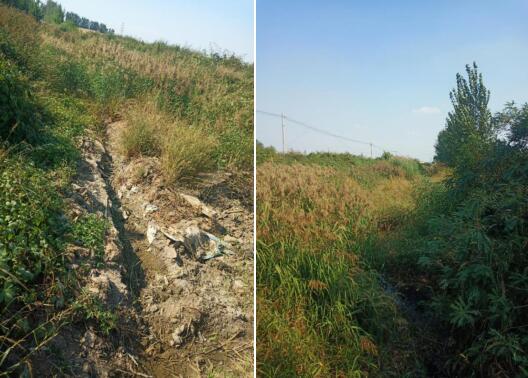

（2） 實施內容及成效：雄安新區馬莊干渠為大清河支渠，為滿足當地農田灌溉、畜牧養殖需求，由人為開挖而成。近期隨著當地工業經濟的發展，人口密度的增加，工業類的污染物、生活類的污染未經處理直排入渠，加重了干渠水體的自凈負荷，導致目前的水體黑臭、水生態環境消失的現狀。

該項目治理總長3.6km，清淤量8000方。目標干度40%含固率，處理量為250m3/h,開工時間為2019年10月28日，竣工時間2019年12月3日，工期35天。

由于此河道幾乎沒水，因此采用人工清淤。開始截流后在清淤的河道內分段設置圍堰，采用高壓水槍沖刷，泥漿泵分區域將渠內淤泥抽吸干凈，通過臨時架設于河道里的輸送管道，輸送到岸邊的淤泥在線處理裝置。預處理后送入土工管袋自然脫水，最后淤泥干化后平均含固率50%。干泥外運處理。
