技術名稱：偏心半球閥

1、技術所屬領域及適用范圍

偏心半球閥屬于截斷閥類，主要用于截斷和接通管路中的介質流，因其流通能力強，流阻小，啟閉快，使用壽命長，具有雙向密封、在線維修和切削功能，尤其在高流速、大口徑、高壓力、污水和泥沙的工況相比于截斷閥類中閘閥、截止閥、蝶閥、球閥有明顯的優勢，是其更新?lián)Q代產品，已廣泛用于市政、冶金、石化、電力、建材、城建、消防、機械、食品、煤炭等大型水利工程。

2、成果來源

自主研發。 主要服務于我國山東省黃水東調項目，該項目對偏心半球閥的產品技術參數要求精準，規格需求范圍大，該系列閥門以卓越品質、穩定性能助力中國智慧水務系統建設，為創建綠色環保、高效節能型水利工程貢獻力量。

3、技術現狀及指標

（1）技術現狀

目前市場上偏心半球閥基本按《GB/T26146-2010偏心半球閥》標準中短結構、縮徑設計，短結構為結構長度短，短結構因閥座占用一定的流道空間而又無法錯開法蘭位置，只能按縮徑（小于公稱通徑的80%）生產，縮徑流通面積只有全通徑流通面積64%以下，極大地降低了半球閥的流通能力，流阻系數和水損增大了4倍，流量系數只有全通徑的1/3。市場上有些公司減薄閥座壁厚來增大閥座內徑，最大也只能達到公稱通徑的90%，出口做成喇叭形狀，以此來應標冒充全通徑，只是弄虛作假，流通能力依然不足

遠大閥門研發生產的偏心半球閥，按《GB/T26146-2010偏心半球閥》標準設計開發，具有流通面積達到100%，流通能力強，流阻系數和水損小，等同于同通徑管道。充分發揮球閥的流通優勢，徹底取代市場份額最大的截斷閥-閘閥，而且閘閥一般只生產DN1000以下口徑，半球閥已經生產DN2000以上口徑了。

該閥的結構設計，具有體積小、重量輕、扭矩小、啟閉快、流阻小、耗能低、壽命長、實現在線維修等優點，可廣泛應用于各種工況，采用蝸動、電動、液控等驅動方式、操作簡單。

（2）具體技術指標

公稱通徑： DN50-DN2200，公稱壓力： PN6/10/16

驅動方式：蝸動、電動、液控，流道面積： DN50-DN2200

密封面：NBR/EPDM/不銹鋼，驅動軸：不銹鋼

噴涂等級：無毒環氧樹脂/客戶指定

全開流阻系數ζ：0.1

密封性能：雙向密封

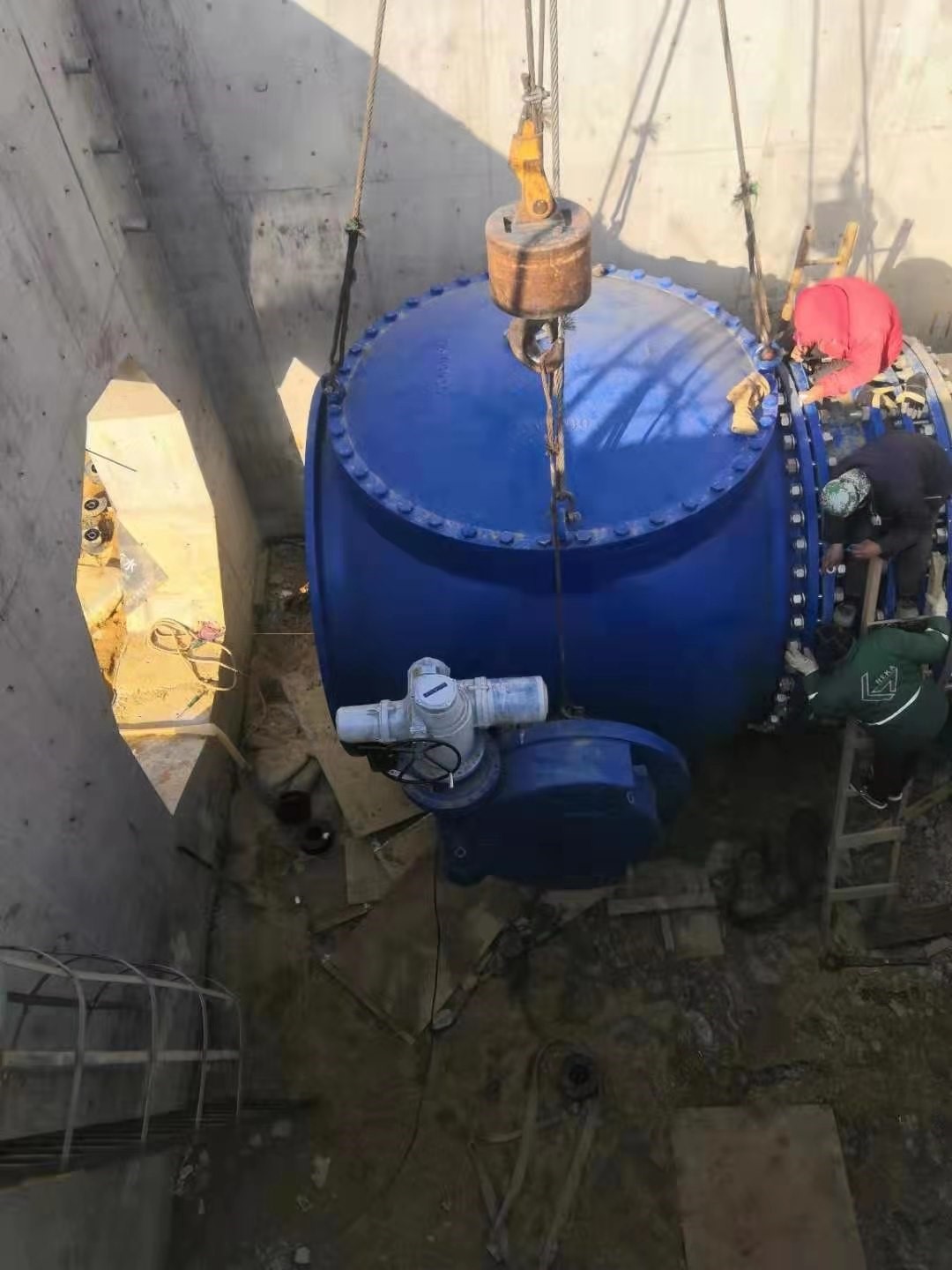

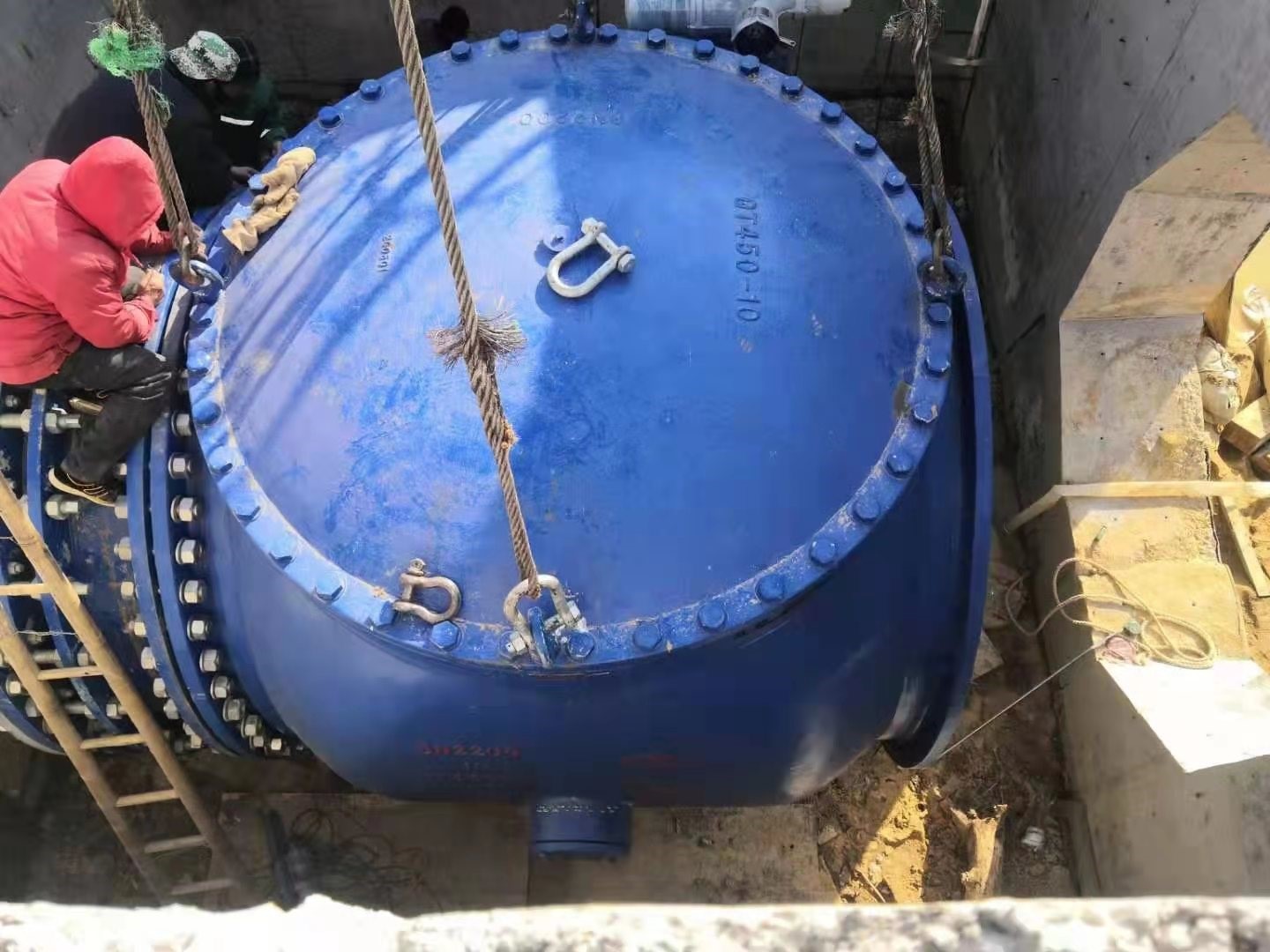

4、應用案例

案例1：南京公用水務有限公司（物資采購江心洲污水處理廠一級A提標改造工程）

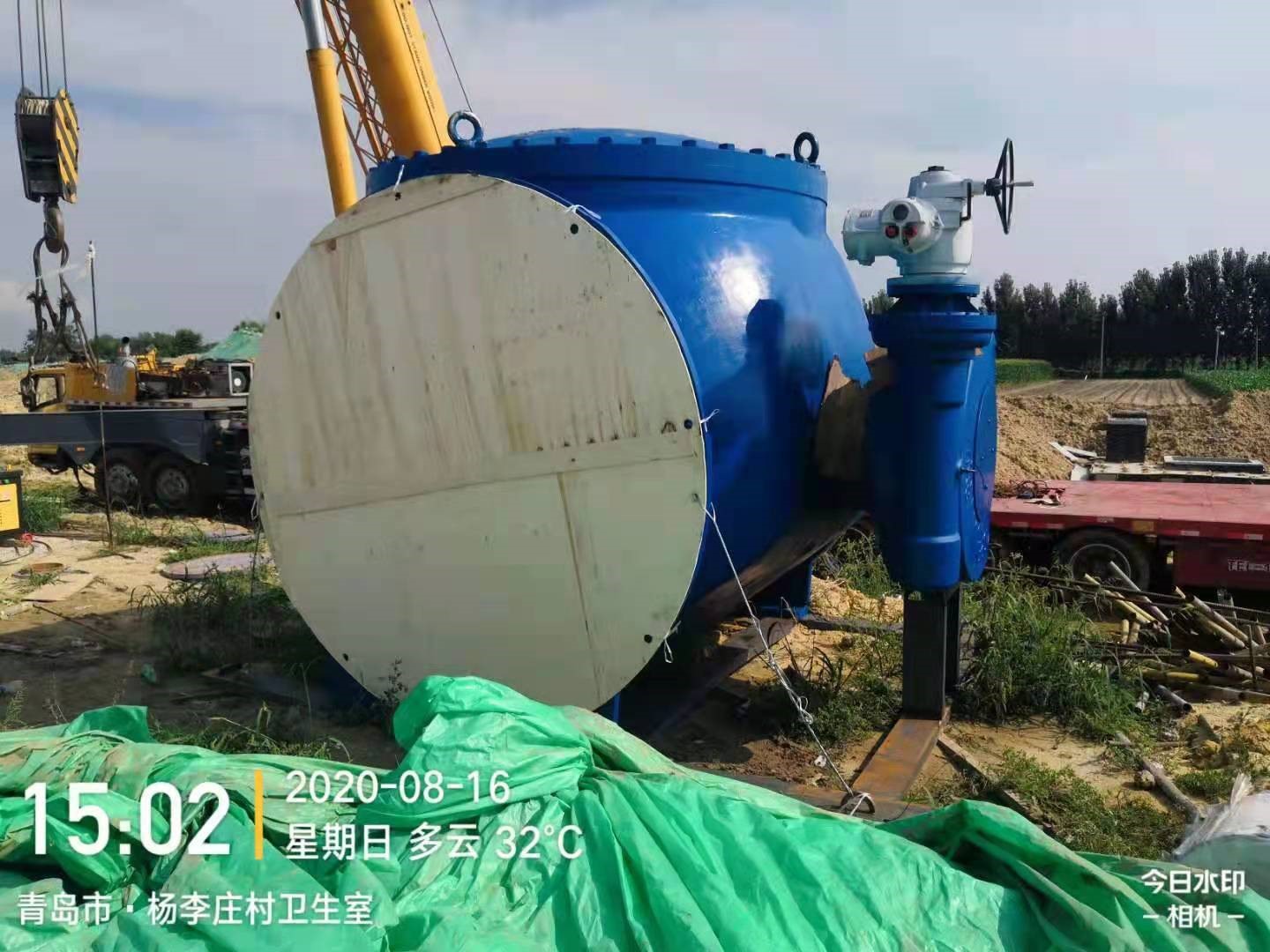

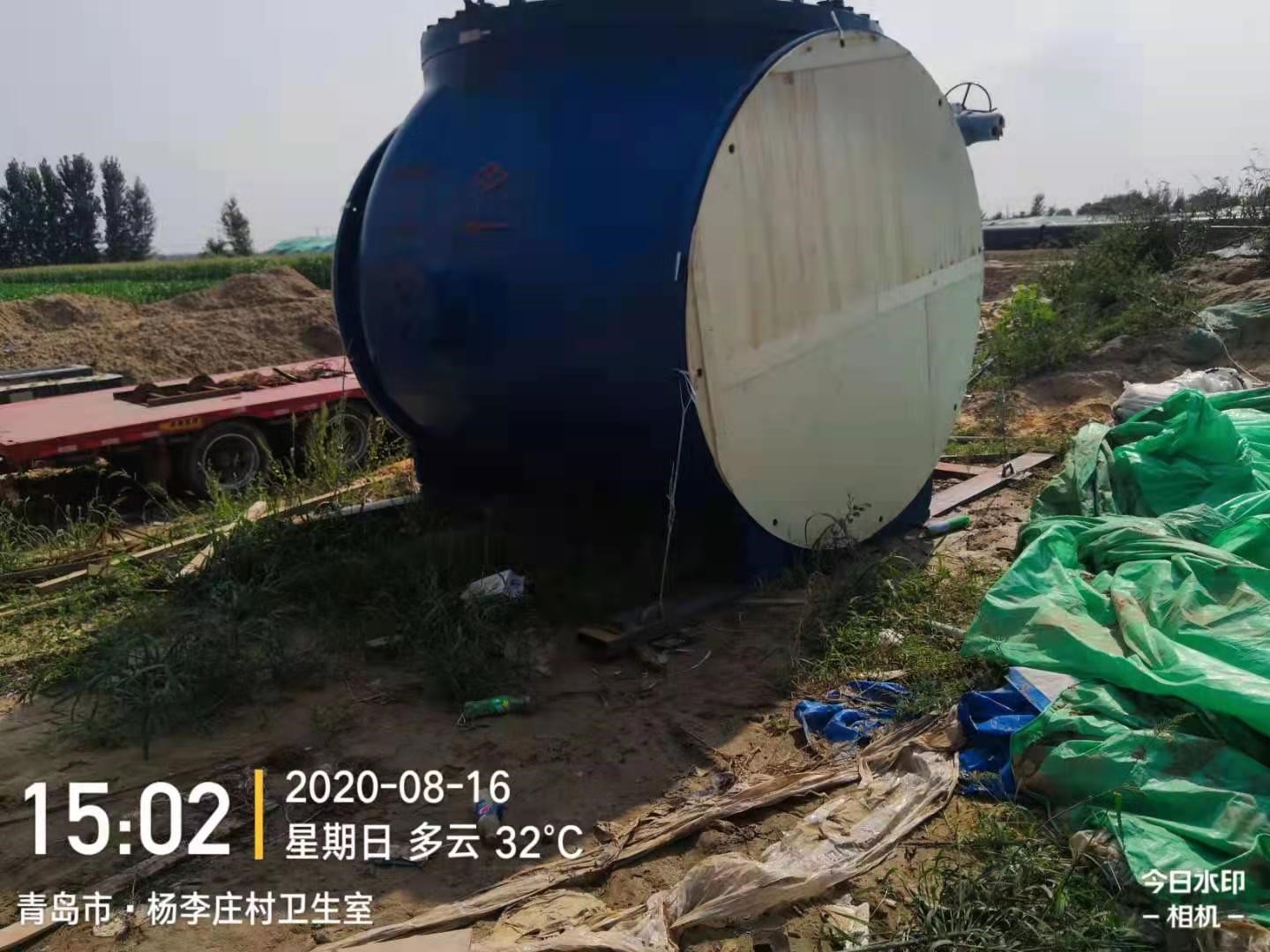

案例2：青島市黃水東調承接工程管線閥門采購項目三標段

案例3：陜西建工第九建設集團有限公司陜甘寧鹽環定揚黃定邊供水提升改建工程陡溝調蓄池充放水管道工程N1標段
