技術名稱：海澄一體化智慧截流井

1、技術所屬領域及適用范圍

2、成果來源

合作研發：上海海澄水務科技集團有限公司、南京市市政設計研究院、江蘇河海大學共同研發。

當前我國許多城市由于歷史原因,在排水管道建設和規劃等基礎設施跟不上城市的發展，常常導致清污不分, 合流制管道截污不徹底；分流制排水的初期雨水也會污染河道；自然水體相對較干凈的水倒灌入管網，流入污水廠導致污染物濃度降低等等一系列問題。因此需要采取必要的“控源截污”手段，消除河體黑臭，實現污水廠的提質增效。

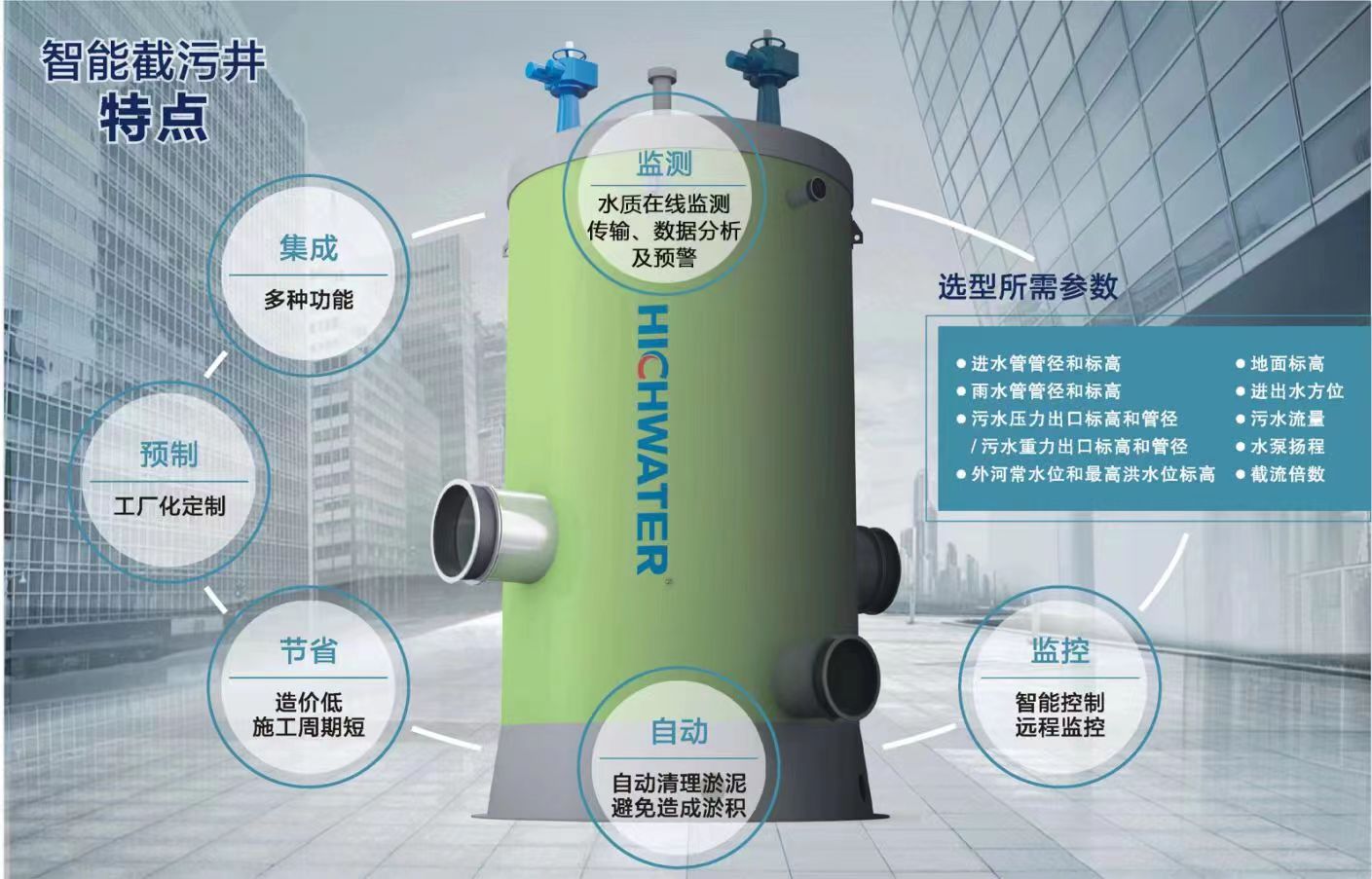

一體化智能截污井，綜合了各種截污設施特點，集多種功能于一體，在工廠預制裝配完成，適用范圍廣，可以高效地實現截污納管，外水倒灌治理等問題，控源截污，水質在線監測，數據分析與預警，提質增效，可有效的解決暴雨時產生的城市內澇，助力城市黑臭水體整治實現質效并舉，標本兼治。

一體化智能截污井可以充分利用原有排水系統，設置在需要進行截污或截流的排水口之前，實現“晴天截污、初雨截流、暴雨直排、高潮位防倒灌、有效解決城市內澇，水質采集分析及預警”等多種功能。

3、技術特點及性能

1.晴天時：管道內的部分污水通 過截污井流向污水管 道，做到晴天時污水 零直排。

2.降雨初時：初期的地面雨水比較臟，如 果進入河道對河道水質造成 污染。通過液位計和水質監測儀雙重控制來判斷降雨量的大小和水質情況，讓臟的初期雨水進入污水管。

3.降雨中后期時：水相對比較干凈， 通過截污井直排河道, 減少雨水對污水管網負 荷，確保污水管網正常 運行。

4.雨天當污水管內水位比較高時：容易造成污水溢流進入河道。此時通過截污 井內液位信號，自動關閉排水閘門，以免污 水溢流到河道。

5．當汛期河道水位比較高時：當汛期河道水位比較高時容易造成河水倒灌到污水管。此時通過液位信號自動關閉溢流口閘門防止河水倒灌，同時啟動強排水泵將雨水排出減少城市內澇。

智慧運維

    ?不銹鋼304防護等級IP55雙層門

    ?水泵具有自動輪換和故障輪換功能,  保證每臺泵運行時間均衡

    ?進出口閘門根據預設條件自動運行

    ?進出水流量估算，能耗估算

    ?水泵自動巡檢功能，確保長時間停機 后水泵仍具高良好的性能

    ?水泵的高溫及泄露監測功能

    ?高分辨率工業觸摸屏

   ?-360°紅外攝像頭

   ?手機APP,實時監控，隨時調出產品運行數據 實時監控產品運行情況

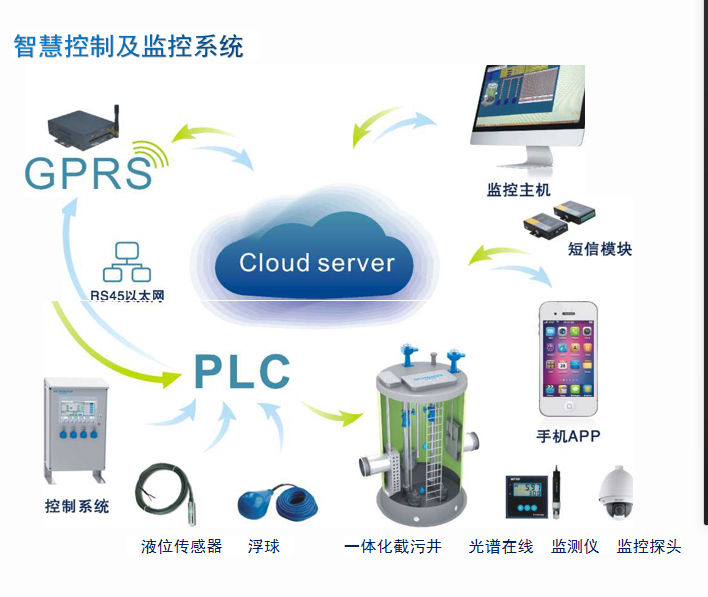

   ?智慧云遠程監控運維平臺

    連續性：信息傳送支持斷點續傳

    及時性：延遲性低

    安全性：多級管理權限

    集成開放性：任意平臺可兼容

    精確性：與百度高德等地圖同步

    大數據分析功能：海量數據存儲

智能水質監測設備，遠程實時采集，水質狀態分析，通過人工智能計算，實現遠程動態排污控制，在排污不超標的前提下，提高截污井工作效率，針對水環境提升起到雨污分流，源頭檢測、管控，大數據分析、預警及有效防治城市內澇等功能。

4、應用案例

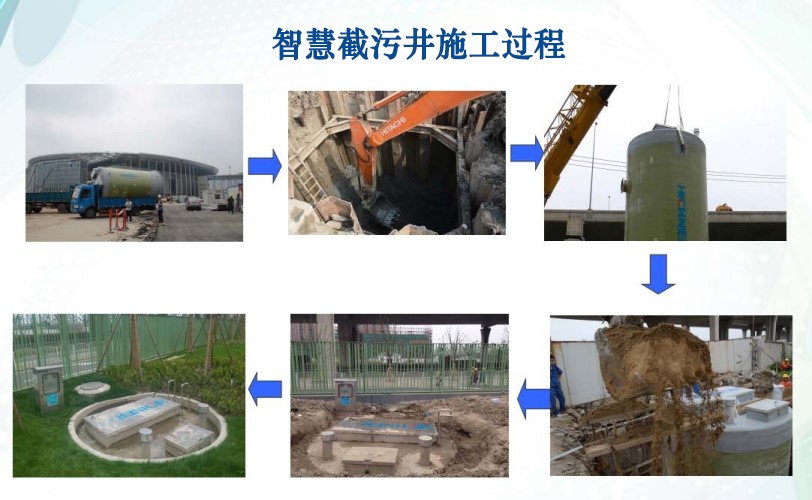

成都市彭州縣老城區雨污分流

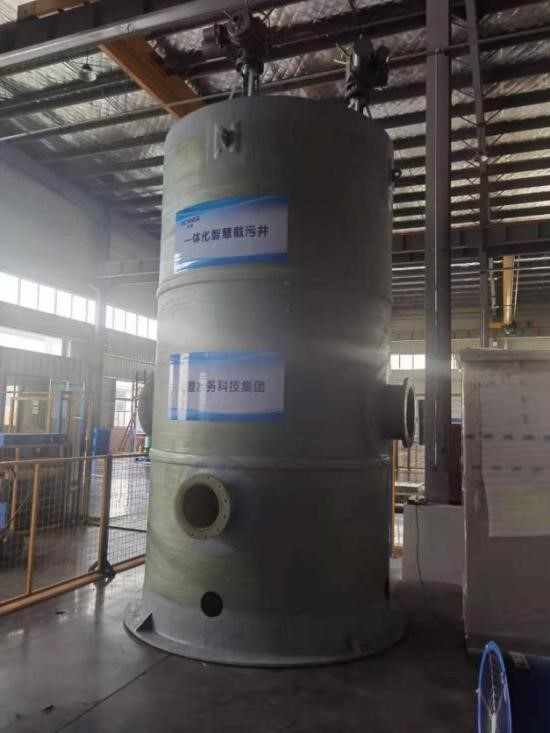

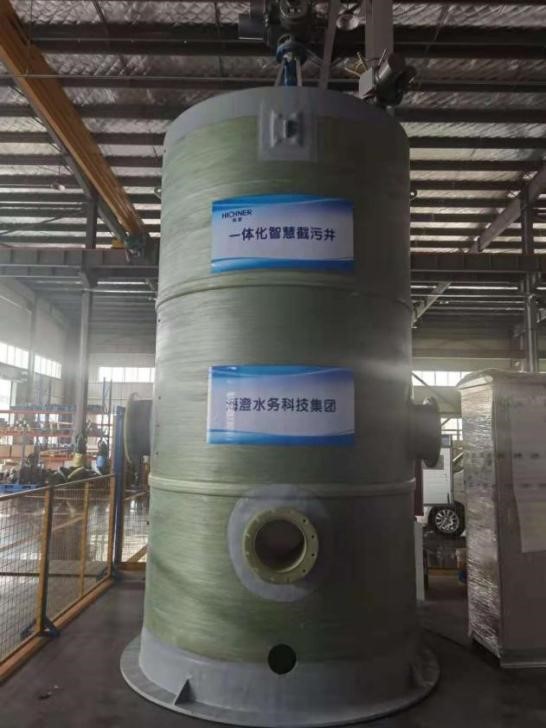

                                   工廠整體生產制作

上海海澄水務科技集團有限公司

郵編：201709，地址:上海市青浦區白鶴工業園鶴國路598號

網址:www.hichnerwater.con

聯系人:拾井凱，聯系電話：021-59753076，手機：18918331177

電子郵箱：1054850733@qq.com，傳真：021-59753212

技術持有單位簡介

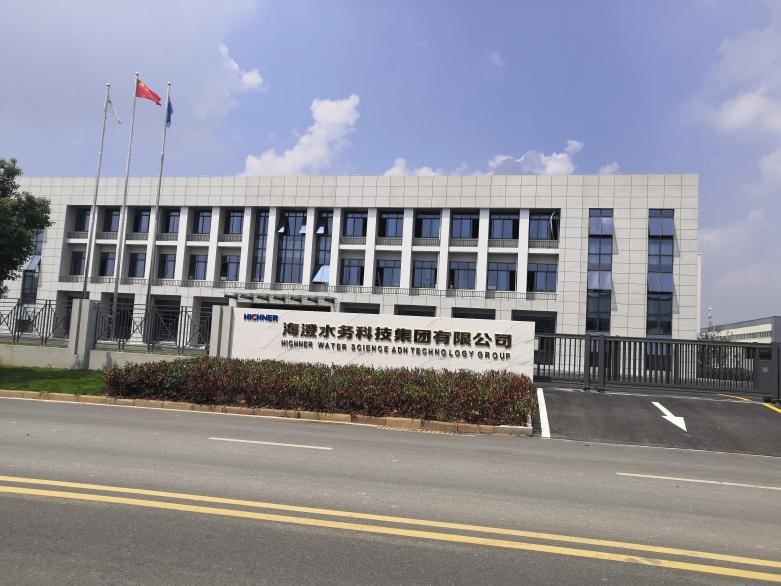

上海海澄水務科技集團有限公司總部位于上海市青浦區白鶴工業園區，下設上海、江蘇、安徽滁州三個生產基地，是一家集科研、工程設計、生產安裝、調試服務一體的高新技術企業。

上海海澄水務科技集團有限公司專業從事二次供水設備、雨污水提升設備、水處理設備、特種潛水泵、特種泵站、水處理成套設備、各類閥門的研發、制造，是現代給排水工程、泵站工程、污水處理廠、水處理成套設備的專業制造商。公司自成立以來，在企業管理方面嚴格貫徹執行9S體系和ISO9001質量管理體系、ISO14001環境管理體系和OHSAS18001職業健康安全管理體系，并積極引入國際先進的SAP ERP 企業資源管理系統，OA辦公自動化系統，PDM圖檔管理系統、社區智慧供水系統等，采用現代化的信息手段來持續提升公司管理效率。

公司積極引入各種新型節能環保機械設備及行業先進技術，如激光焊接機、激光切割機、自動卷板機等等。本公司一直注重品牌建設戰略與知識產權建設戰略，與國內一流學府合作，積極推動產學研工作，與研究機構共同開發供水行業內新技術新手段，力求將公司各項技術水平始終保持在行業前端。
