范敬蘭¹，牛乙寶²，丁維程³，吳鵬莉¹

（1.            徐州市河湖管理中心 江蘇 徐州221018；2.徐州經濟技術開發區農業農村水務局，江蘇 徐州221000；3.江蘇天安永潤環境科技有限公司 江蘇 徐州221000）

摘 要：采用多級生態處理工藝深度處理城鎮生活污水廠尾水，研究多級生態處理工藝深度處理尾水效果和原理以及構筑物設計參數。實踐結果表明：多級生態處理工藝深度處理城鎮生活污水廠尾水是可行的，污水廠尾水排放標準為《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A時，多級生態處理工藝出水濃度穩定優于《地表水環境質量標準》(GB3838-2002)Ⅳ類水標準，多級生態處理工藝運行管理費用幾乎為零，具有良好的環境效益和社會效益。

關鍵詞：尾水；污水處理廠；深度處理；生態工藝；受納水體

城鎮生活污水未達標排放或未經處理隨意排放是導致農村水生態環境持續下降的主要誘因之一^{[[1], 2]}。近些年來，城鎮生活污水有效收集和處理以及環保立法在一定程度上保護了農村水生態環境質量^[3]。但是城鎮污水處理廠常用工藝是A/O工藝、A²/O工藝和MBR工藝等，其排放標準為《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A標準，由于管理水平偏低和技術力量缺乏，城鎮污水處理廠監管和運行管理仍然存在較多問題，城鎮污水處理廠尾水超標問題較為普遍^[4]。

隨著水環境質量要求越來越高，很多地區污水處理廠尾水必須達到《地表水環境質量標準》（GB3838-2002）準Ⅳ類水體標準方可排入受納水體，給城鎮污水處理廠的運行管理帶來了更大的壓力。傳統的A/O工藝、A²/O工藝和MBR工藝出水一般情況下不可能達到（GB3838-2002）準Ⅳ類水體標準。為此，很多城鎮通過在污水處理廠內增加深度處理設備以達到（GB3838-2002）準Ⅳ類水體標準要求，滿足排入受納水體的要求。目前最常見的深度處理方法是MBR工藝，MBR工藝存在系統復雜、能耗高、管理復雜、持久穩定性差等缺點，給城鎮污水處理廠的運行管理帶來了更大的問題和難度^[5-7]。

基于城鎮污水處理廠管理水平較低、水質波動較大、資金實力偏弱等問題，尋求凈化效率高、管理簡單、運行費用低的技術顯得尤為重要^[8]。近些年來，生態工程技術在尾水深度處理中得到廣泛嘗試，取得了良好的效果，積累了一定的經驗^{[9, 10]}。污水處理廠傳統工藝與生態工程技術相互協調和優勢互補，對降低能耗、改善水質、簡化管理具有顯著優勢。本研究以徐州市某鎮污水處理廠提標改造為背景，在污水處理廠尾水再進入多級生態處理單元，研究多級生態處理組合工藝對污染物去除效果和去除特性，旨在為城鎮污水處理廠提標改造和尾水深度處理提供參考。

1項目簡介

1.1項目背景

徐州市某鎮污水處理廠包括2套污水處理系統，其中一套為膜法A/O工藝，處理規模為800t/d；另一套為MBR工藝，處理規模為1000t/d；總處理規模為1800t/d，執行標準為《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A標準，服務人口7000人。但是城鎮污水處理廠出水必須達到《地表水環境質量標準》（GB3838-2002）準Ⅳ類水體標準方可排入受納水體。為此，該污水處理廠尾水深度處理主體工藝主要包括一體化MBR技術、臭氧高級氧化技術、反硝化脫氮濾池技術和生態工程技術等，從地形地貌、運行管理、氣候條件等角度考慮，確定采取多級生態工程處理工藝作為其污水處理廠尾水深度處理方法。2022年1月開始動工、2022年2月通水運行，取得了良好效果。

1.2 城鎮污水處理廠處理流程

城鎮污水處理廠進水在調節池內進行預沉淀和調節水質水量后，分別被提升泵泵入膜法A/O池和一體化MBR池內進行分別處理，2套污水處理系統最后形成的尾水匯入多級生態處理工藝配水池。城鎮污水處理廠各構筑物參數見表1所示。

表1 城鎮污水處理廠各構筑物參數

進入膜法A/O系統內的污水在重力流作用下依次通過缺氧池、好氧池和混凝沉淀池、清水池、計量槽等后匯入配水池，缺氧池和好氧池內補充30%左右的多孔懸浮球填料（內置聚氨酯棉），強化污水處理系統的處理能力；進入MBR系統內的污水依次通過厭氧池、缺氧池和好氧池，最后在抽吸泵作用下也匯入配水池。該配水池內尾水通過重力自流方式依次通過多級生態處理工藝的4級氧化塘和1級潛流濕地進行深度處理，尾水經過深度處理后排入受納水體；多級生態處理工藝流程圖如圖1所示。

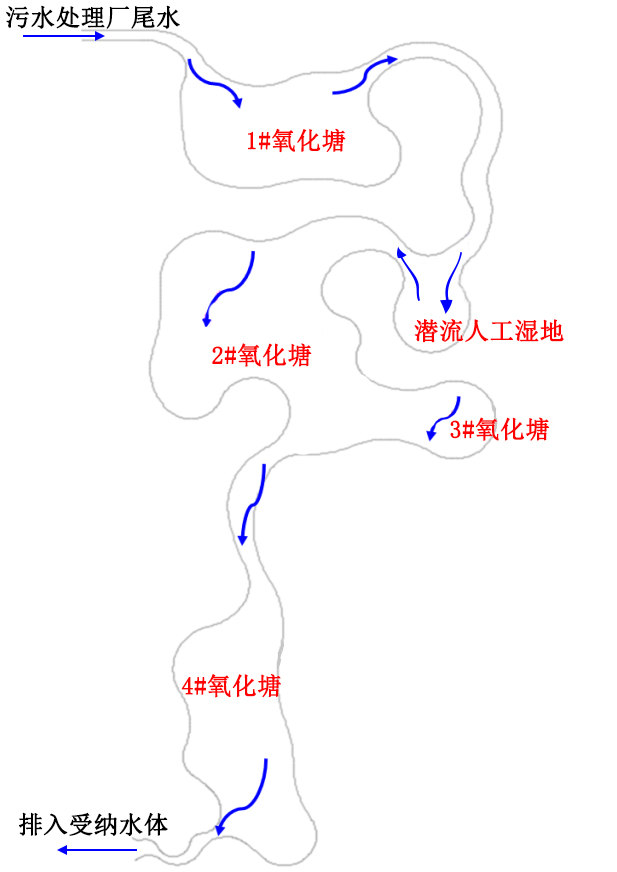

圖1 多級生態處理工藝流程圖

1.3城鎮污水處理廠原水

城鎮污水處理廠原水水質隨季節、氣溫、降雨量和周邊環境等情況而變化，以2021年11月-2022年7月為例，COD為45.6-221.3mg/L，氨氮為6.51-35.6mg/L，總氮為9.64-54.3mg/L，總磷為0.91-6.54mg/L。

1.4水質分析方法

膜法A/O系統和一體化MBR系統進出水水質以在線檢測儀（江蘇海德）顯示的數據為準；多級生態處理工藝出水以手工檢測為準，手工檢測方法采用國標法進行。

2 主要構筑物設計和管理

多級生態處理工藝面積約為5111.9 m²，包括4級氧化塘（占地面積3150 m²）和1級潛流人工濕地（占地面積250 m²）以及溝渠面積1711.9 m²，推流式流態設計，其工藝流程是1#氧化塘-潛流人工濕地-2#氧化塘-3#氧化塘-4#氧化塘。岸坡以1：3的緩坡入水，構建復式生態護坡，由岸邊至池底依次陸生草本、親水植物、挺水植物和沉水植物，完善生態鏈。

2.1  1#氧化塘

1#氧化塘最大水深為2.8米，坡度為13%，庫容為5500m³，水力停留時間為73.3 h， 是一座兼性氧化塘，表層氧化塘是好氧狀態，底層氧化塘是兼性或厭氧狀態，其周邊種植有挺水植物菖蒲，利用菖蒲同化吸收、菖蒲根圈微生物等作用凈化污染物，同時1#氧化塘具有一定的沉淀和調節水質水量的作用。另外，為了提高其生物量，強化1#氧化塘的凈化效果，采取了以下兩個措施。（1）1#氧化塘池邊坡淺岸種植有大量的沉水植物苦草，形成沉水植物群落（俗稱水底森林），利用苦草莖葉表面微生物群落氧化作用、苦草攔截吸附作用，實現污染物的去除；（2）在增設立體浮島生物凈化單元+人工水草，填充率約40%，水域覆蓋面積為400m²，強化污染物的去除與轉化。

相對于后續生態處理單元，1#氧化塘水體氮磷含量相對偏高，從2022年5月份開始，在1#氧化塘表面滋生了大量的浮萍，浮床生長過程中消耗了氮磷和有機物，并通過持續打撈的方式將污染物帶出系統。

2.2 潛流人工濕地

潛流人工濕地占地面積250 m²，水力停留時間為6.67 h，該潛流人工濕地是尾水深度處理的主要單元。潛流人工濕地基質為體積比為1：1的輕質混凝土、火山巖，靶向除磷除氨氮效果好。

輕質混凝土比表面積大，材料易得，加氣輕質混凝土由水泥、石膏、礦渣粉按一定比例混合攪拌發泡成型，由鈣質和粉煤灰質的加氣混凝土制備，當量粒徑為5cm的飽滿顆粒，顆粒表觀密度為0.5~08kg/m³，置入水中浸潤飽和吸水后，密度與水接近，具有較大比表面積和吸附功能，除磷效果尤為顯著。

火山巖填料是有密集氣孔的玻璃質熔巖，氣孔體積占巖石體積的50%以上，因孔隙多、質量輕、能浮于水面，加上配重以后，懸浮于水體，形成自懸浮、自疏通的人工濕地，表面是粗糙且微孔分布，其特征特別適合于微生物在其表面上的生長和繁殖以形成生物膜，且化學穩定性（耐酸和堿）好。火山巖比表面積5~20m²/g，孔隙率60%，尺寸：Φ20-50mm。

人工濕地內種植有黃菖蒲，種植間距為20cm，利用多孔性基質和植物根系交織生長，形成一種凈化能力很強的生態濾池結構和系統。而且潛流人工濕地良好的過濾效果，將1#氧化塘流入的浮萍和懸浮物進行徹底攔截和吸附，為后續生態處理單元提供良好的條件。

2.3  3級串聯好氧型氧化塘

3級串聯氧化塘（2#氧化塘、3#氧化塘和4#氧化塘）總面積為2150 m²，其水深為0.8-1.0m，其有效停留時間為25.8 h。屬于好氧型氧化塘，其水面面積分別為900m²、230m²和1020m²。為了提高水體滯水區，在滯水區增設生態軟圍隔導流，增設軟圍隔導流約550m，強化推流流場和傳質效果，提高了水體的凈化效果，3級串聯氧化塘采用弧線形設計。好氧型氧化塘周圍種植有大量的菖蒲，提高污染物的凈化。

2.4 多孔介質濾床

多級生態凈化單元末端增設多孔介質濾床，火山巖（Φ20-50mm、孔徑為10-15mm、孔隙率60%）生物填料床位于輕質混凝土凈水填料之后，置放于多孔混凝土濾壩之間，填充厚度為0.7m。接觸時間為20min，面積為42m²；以多孔性火山巖為過濾基質，火山巖，具有優良的過濾作用和吸附作用，攔截前端多級生態凈化單元內的植物秸稈、顆粒物和污染物，保障出水水質達標。

3 運行效果和成本分析

2022年3月-7月數據分析發現，多級生態處理工藝對城鎮污水處理廠具有良好的效果，進出水?dāng)?shù)據見表2所示。

表2 多級生態處理工藝對城鎮污水處理廠尾水處理效果

4 討論

多級生態處理工藝運行管理費用幾乎為零，多級生態處理工藝完全利用人工強化的自然生態系統進行深度凈化，凈化效果好。實踐過程中發現，多級生態處理工藝良好的社會效益，為人們生產生活提供了良好的休閑地，與此同時，多級生態處理工藝形成生態環境效益和經濟效益，不僅改變了區域微生態系統，而且成為垂釣的好場所。

5 結論

（1）多級生態處理工藝處理城鎮生活污水尾水具有良好的可行的。當尾水水質為一級A時，出水水質顯著優于《地表水環境質量標準》(GB3838-2002)準Ⅳ類水標準（總氮≤5mg/l），保證尾水能排入受納水體。

（2）多級生態處理工藝是由兼性氧化塘-潛流人工濕地-多級好氧型氧化塘-生態濾壩，結合了不同類型的生態凈化單元，達到了良好的協同凈化效果，保證了出水水質的穩定性和可靠性。

參考文獻：

[1]申云鳳. 鄉村振興視野下農村環境污染的管理與控制方法研究[J]. 環境科學與管理. 2021,46(7):29-34

[2]南喜梅, 張飛云. 基于農戶視角的臨洮縣農村環境污染狀況調查[J].浙江農業科學. 2021,62(10):2107-2110

[3]劉學杰. 農村環境污染防治法律規制研究[J].農業經濟. 2021,(11):37-39

[4]馬鵬超, 朱玉春. 設立村級河長提升農村水環境治理績效了嗎?——基于傾向得分匹配（PSM）的反事實估計[J]. 南京農業大學學報(社會科學版). 2022,22(1):149-159

[5]沙桐.UST-ABR與MBR組合工藝處理農村生活污水的試驗研究[D]. 沈陽:沈陽建筑大學, 2020

[6]熊卿. MBR工藝處理城鎮污水工藝研究[D].南昌: 南昌大學, 2016

[7]郭敏曉. A²/O與MBR工藝在處理城市綜合污水上的比較[D]. 杭州: 浙江工業大學, 2015

[8]楊峰, 曹勛, 李冬梅, 等. 生態工程在尾水深度處理中的應用——以洪澤尾水生態工程為例[J].四川環境. 2019,38(1):132-139

[9]張?jiān)? 生態濕地技術用于城市污水處理廠尾水深度處理[J].中國給水排水. 2017,33(4):87-89

[10]傅家超, 王衛虎. 城市污水處理廠尾水深度處理中生態濕地技術的應用價值[J].區域治理, 2020, (49): 92

作者簡介：范敬蘭（1965_），男，江蘇豐縣人，本科學歷，徐州市河湖管理中心高級工程師，研究方向?yàn)樗h(huán)境治理、污水處理，聯系電話：13776789725，郵箱：284275579@qq.com

基金項目：江蘇省水利科技項目（2020045）

作者簡介：范敬蘭（ 1965-   ）男，高級工程師，本科，主要從事水環境治理方面研究，284275579@qq.com
