劉西勝¹，張福來²

(1.徐州市銅山區自來水有限公司,江蘇徐州,221116；2.江蘇儀征蘇中建設有限公司,江蘇儀征,211400)

摘  要：從路面坍塌造成供水管道破壞案例入手，介紹了2022年國家相關部門出臺的供水管網使用柔性接口及降低漏損率的有關政策要求。通過幾種典型供水管道性能比較，分析了給水用承插柔性接口鋼管特點及安裝要點，并列舉了部分工程實例。提出供水管道選擇關鍵必須注意管道成型焊接、接口、內外防腐三大問題，給水用承插柔性接口鋼管符合當前政策要求：采用管道成型焊接可靠、接口采用柔性承插、內外防腐、工廠化生產，無需現場進行防腐施工，比傳統的管道優勢明顯，可以有效減少漏損，具有推廣價值。

關鍵詞：供水工程；承插式柔性接口鋼管；柔性接口；漏損率

2020年1月13日17時36分許，青海省西寧市南大街長城醫院門前發生路面坍塌，一輛由南向北行駛的17路公交車（青A60015）陷入其中。事故造成10人遇難，17人受傷。2020年7月8日，青海省西寧市“1·13”公交車站路面塌陷重大事故災難調查報告公布，調查組認定，這是濕陷性黃土路基因多年滲水導致路基物質流失，逐步形成地下陷穴，年久失修的防空洞外壁空腔為水土流失提供通道，市政工程施工、車輛動載剪沖擾動下方土體，在經常性荷載反復作用下，使路基原設計承載力下降，引發公交車壓塌路面后墜落，砸斷供水管道和市政電纜，大量自來水快速泄出，再次沖刷形成大面積塌陷和大量泥漿造成次生災害，導致墜落人員傷亡的一起重大事故災難^[1]。

1政策要求

進入2022年，國家相關部門相繼出臺了供水管網使用柔性接口及降低漏損率的有關政策要求。2022年1月19日住房和城鄉建設部辦公廳、國家發展改革委辦公廳《關于加強公共供水管網漏損控制的通知》（建辦城〔2022〕2號）^[2]指出，到2025年，城市和縣城供水管網設施進一步完善，管網壓力調控水平進一步提高，激勵機制和建設改造、運行維護管理機制進一步健全，供水管網漏損控制水平進一步提升，長效機制基本形成。城市公共供水管網漏損率達到漏損控制及評定標準確定的一級評定標準的地區，進一步降低漏損率；未達到一級評定標準的地區，控制到一級評定標準以內；全國城市公共供水管網漏損率力爭控制在9%以內。采用先進適用、質量可靠的供水管網管材。直徑100毫米及以上管道，鼓勵采用鋼管、球墨鑄鐵管等優質管材；直徑80毫米及以下管道，鼓勵采用薄壁不銹鋼管；新建和改造供水管網要使用柔性接口。新建供水管網要嚴格按照有關標準和規范規劃建設。

2022年2月25日國家發展改革委辦公廳、住房和城鄉建設部辦公廳《關于組織開展公共供水管網漏損治理試點建設的通知》（發改辦環資〔2022〕141號）^[3]指出，到2025年，試點城市（縣城）建成區供水管網基本健全，供水管網分區計量全覆蓋，管網壓力調控水平達到國內先進水平，基本建立較為完善的公共供水管網運行維護管理制度和約束激勵機制，實現供水管網網格化、精細化管理，形成一批漏損治理先進模式和典型案例。公共供水管網漏損率高于12%（2020年）的試點城市（縣城）建成區，2025年漏損率不高于8%；其他試點城市（縣城）建成區，2025年漏損率不高于7%。

管道滲漏產生的原因主要是管道接口處應力集中腐蝕造成。在工程實踐中，柔性承插式鋼管表現出諸多優點，是降低供水漏損率值得推薦的管材，相應標準T/CECS 10159-2021《給水用承插柔性接口鋼管》在2022年3月1日開始實施。

2幾種典型供水管道性能比較

見表1。

                 表1幾種典型供水管道性能比較

3給水用承插柔性接口鋼管特點及安裝要點

3.1技術特點

成型焊接、柔性接口、內外防腐是決定承插柔性接口鋼管品質的三大關鍵技術，柔性連接的T型接口鋼管可以達到國內球墨鑄鐵輸水管道一樣的性能要求，特別是鋼管的減壁設計減少了投資，與球墨鑄鐵管相比成本優勢明顯，性價比高。

承插柔性接口鋼管成型精度高、可和球墨鑄鐵管道互換；安裝速度快，比其它管道安裝速度快4~6倍；使用壽命長，不需要在現場做施工接口防腐，減小了腐蝕性，無二次污染；具有較好的抗震防沉降性能，柔性接口減少地震、道路荷載對管道破壞作用；抗內壓強度高；管件種類齊全，管道應用場景廣泛；管材重量輕，便于施工現場運輸；水頭損失小，屬于節能產品。承插柔性接口管件見圖1，管道壓力等級及壁厚見表2，允許轉角末端位移見表3。

               表3 允許轉角末端位移

注：實際應用不能超過以上允許轉角的1/2，250以上管道長度為12m/根。

3.2安裝要點

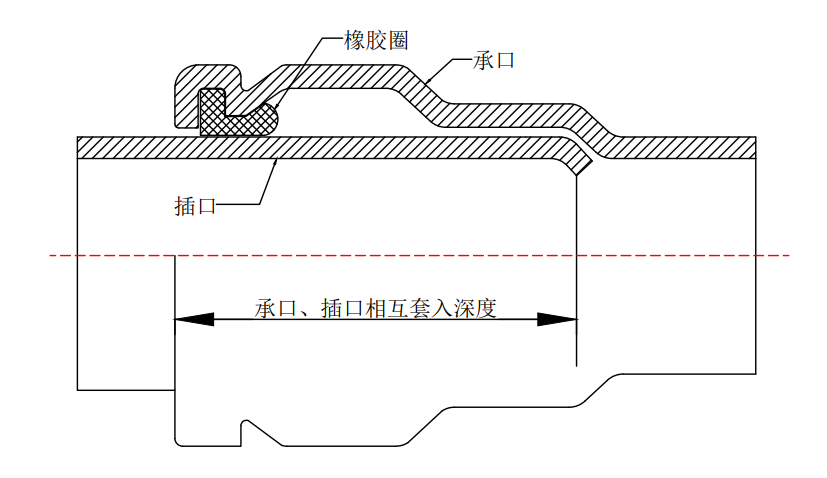

3.2.1施工前對管材、管件、橡膠圈等進行外觀檢查，發現問題不能使用^[5]。橡膠圈接口如圖2所示。

圖2 橡膠圈接口

3.2.2管道安裝采用滑入式，只要將插口插入承口就位即可。安裝程序：

清理承口插口——清理膠圈——安裝膠圈——下管——安裝機具設備——在插口外表和膠圈上刷潤滑劑——推拉管子使之插入承口——檢查。

3.2.3安裝要點

（1）下管：應按下管的技術要求將管子下到槽底，通常采用人工下管法或機械下管法。

（2）清理管口：將承口內的所有雜物予以清除，并擦洗干凈，因?yàn)槿魏胃街锒加锌赡茉斐山涌诼┧?/span>

（3）清理膠圈、上膠圈：將膠圈上的粘著物清擦干凈，把膠圈彎為“梅花形”或“8”字形裝入承口槽內，并用手沿整個膠圈按壓一遍或用橡皮錘砸實，確保膠圈各個部分不翹不扭，均勻一致地卡在槽內。

（4）在插口外表面和膠圈上涂刷潤滑劑：將潤滑劑均勻地涂刷在承口安裝好的膠圈內表面、在插口外表面涂刷潤滑劑時要將插口線以外的插口部位全部刷勻，坡口尤為重要。

（5）管件的安裝：由于管件自身重量較輕，在安裝時采用單倒鏈容易使管件方向偏轉，導致橡膠圈不能安裝到位，因此，可采用雙倒鏈平行用力的方法使管件平行安裝，膠圈不致被擠偏，可安裝到位；也可采用加長管件的辦法，用單倒鏈進行安裝。

（6）安裝機具設備：將準備好的機具設備安裝到位，安裝時注意不要將已清理的管子部位再次污染。

（7）推拉管子使之插入承口：在安裝時，為了將插口插入承口內較為省力、順利。首先將插口放入承口內且插口壓到承口的膠圈上，接好鋼絲繩和導鏈，拉緊導鏈；與此同時，讓人在管道承口端用力左右搖晃管子，直到插口插入承口全部到位（以插口線為標志，第一道插口線進入承口內，第二道插口線接近到底），承口與插口之間應留 2mm 左右的間隙。并保證承口四周外沿至膠圈的距離一致。

（8）檢查：檢查承口插口的位置是否符合要求（用塞尺插入承插口間隙中檢查膠圈位置是否正確到位)。

3.3注意事項

（1）膠圈應在承口槽內放正，并用手壓實。

（2）當管子需截短后再安裝時，插口端應加工成坡口形狀。

（3）在彎曲段利用管道接口的借轉角安裝時，應先將管子沿直線安裝，然后再轉至要求的角度。在安裝過程中須在弧的外側用小木塊將已鋪好的管身撐穩，以免位移。

（4）安裝過程中，定管、動管軸心線要在一條直線上，否則容易將膠圈頂出，影響安裝。

（5）管道安裝要平穩，管子之間應成直線，有傾斜時，應從低處向高處鋪設，將承口向著高的方向。

（6）將連接管道的接口對準承口，保持插入管段的平直，用單根鋼絲繩一次插入至標線，若插入阻力過大，切勿強行插入，以防橡膠圈扭曲。

（7）管道安裝和鋪設工程中斷時，應用其蓋堵將管口封閉，防止土砂等雜物流人管道內。試壓前應在每根管子的中間部位適當?shù)母餐痢?/span>

（8）膠圈不能出承口定位槽。安裝后用塞尺檢查膠圈是否在定位槽內（每支檢驗）如果膠圈脫出承口定位槽，必須將鋼管拔出從新安裝。

3.4管材優勢

管材焊接有施工吊耳，減少了吊裝對防腐層的破壞。施工安裝設備簡捷，減少了施工用電、安全用電困擾。給水用承插柔性接口鋼管管件標準化，采用與球鐵管相同的T型膠圈，實現兩種管材的互通互換，安裝方便、連接可靠，并且所有的管件種類符合GB/T13295標準。《給排水工程埋地承插式柔性接口鋼管管道技術規程》T/CECS 492-2017和《給水用承插柔性接口鋼管》T/CECS 10159-2021等標準的頒布，為設計、施工提供了依據。

4結論

供水管道選擇關鍵必須注意管道成型焊接、接口、內外防腐三大問題，給水用承插柔性接口鋼管采用管道成型焊接可靠、接口采用柔性承插、內外防腐工廠化生產，無需現場進行防腐施工，比傳統的管道優勢明顯，具有推廣價值。
