任中杰

（江蘇省水文水資源勘測局徐州分局，江蘇徐州，221000）

摘  要：重點河道生態水位評估需要對區域內河湖生態水位進行日常監測，本文提出了一種基于GF-2影像數據，通過水體指數法與監督分類提取水體寬度，并利用河道實測斷面建立水位與水面寬度的關聯關系，進而獲得目標水位的一種新的水位監測方法。實驗表明，該方法人工干預較少，自動化程度高，精度度能夠滿足評估需要。

關鍵詞：生態水位、解臺閘、GF-2、水體提取、NDWI

河湖生態水位是為了維系河流、湖泊等水生態系統的基本功能，需要保留在河湖內符合水質要求的水量、水位及其過程。做好關系生態文明建設和高質量發展的河湖生態水位監測工作，對于維護河湖生態健康意義重大^[1]。常規水位監測工作依賴于遙測水位監測站以及人工觀測，但在實際測驗工作中，遙測站存在信號丟失、故障損毀等問題，容易導致水位數據的缺失。汛期臨時監測點繁多，面對極端天氣以及超標準洪水時，人工觀測耗費大量人力物力。

隨著遙感技術的日新月異，對地觀測技術已成為水體監測的重要信息源。人工觀測也可以與遙感影像監測形成互補。其中高分影像由于空間分辨率能達到亞米級，被廣泛應用于水資源動態監測等方面，具有不可替代的優勢。傳統水體提取研究中，主要以MODIS影像、Landsat影像為主，對大范圍開闊水體提取時，精度可以滿足需求，但在細小水體的提取方面，如城市河道等，很難精準識別并提取出來。本文以大運河解臺閘作為研究區域，利用GF-2影像，基于影像融合、水體指數等方法，提取水面寬度，結合實測斷面，獲取目標區域水位，并通過實測數據進行了精度驗證。旨在探索出不需要人工干預適用于城市細小水體的水位監測方法，為全市大范圍生態水位監測與評估提供參考。

1 研究區域概況及實驗數據

1.1 研究區域

京杭大運河南起浙江杭州，向北流經江蘇、山東、河北、天津，最終抵達北京通州，全長1700多公里，連接海河、黃河、淮河、長江、錢塘江五大水系。其中徐州藺家壩—淮陰—揚州邗溝被稱作蘇北運河，全長404千米，縱跨徐州、邳州、宿遷、淮陰、揚州等11個縣市，溝通了微山湖、駱馬湖、洪澤湖、高郵湖等水系，是京杭運河上運輸最繁忙的河段。解臺船閘位于江蘇省徐州市東北郊、京杭運河與徐賈公路的交匯點上，屬京杭運河江蘇省交通廳蘇北航務管理處所轄京杭運河蘇北段404公里航道的最北端，是徐州地區重要的水上交通樞紐之一。本文以大運河解臺閘上為研究區域，河道斷面位置如圖所示。

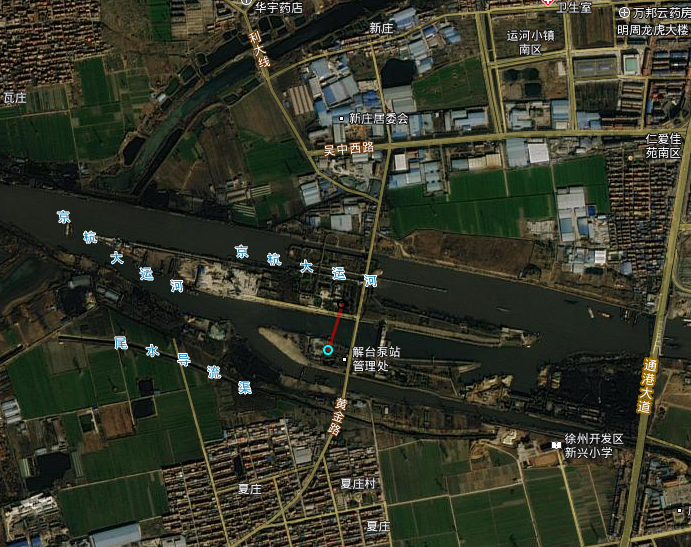

圖1 解臺閘位置及監測斷面示意圖

1.2 實驗數據及預處理

GF-2 衛星是我國高分辨對地觀測重大專項中的首顆空間分辨率突破 1 m 的衛星，已成為高分衛星技術體系的重要組成部分，將滿足我國極大的高空間分辨率衛星數據需求。

2 研究方法

2.1 影像融合方法

遙感影像融合是將各影像的優點結合起來并產生新的影像^[2]。融合的關鍵是保持光譜特性的同時，提高影響的分辨率。GF-2多光譜影像分辨率為3.4米，難以滿足細小水體提取的需要，通過將多光譜影像與0.8m分辨率的全色影像融合，可得到0.8m分辨率的多光譜影像。常用的遙感影像融合方法，包括PCA變換法、G-S融合法、Pansharp法、等。

PCA算法對低分辨率多光譜影像進行主成分變換，然后將全色波段匹配拉伸到第一主成分替代多光譜圖像的第一主成分，然后通過逆變換獲得融合信息^[3]。但融合圖像的光譜畸變嚴重，容易丟失較多的光譜信息。

G-S首先使用多光譜影像對全色影像模擬，然后是對模擬全色和多光譜影像進行多維線性正交變換，再利用高空間分辨率全色替換正交變化的第一分量( GS-1) ，最后進行G-S逆變換。影像光譜信息保持較好，但耗時過多。

Pansharp算法是利用最小二乘逼近法獲取MSS和PAN數據之間的關系。這種算法要求PAN數據和MSS數據同時間同平臺，且光譜信息和細節特征保持較好^[4]。結合生態水位監測的需求，綜上考慮選擇Pansharp融合算法。融合結果對比如圖2所示。

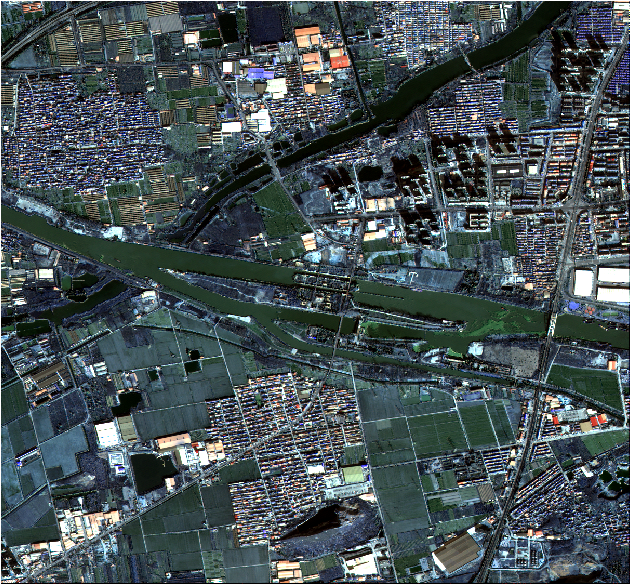

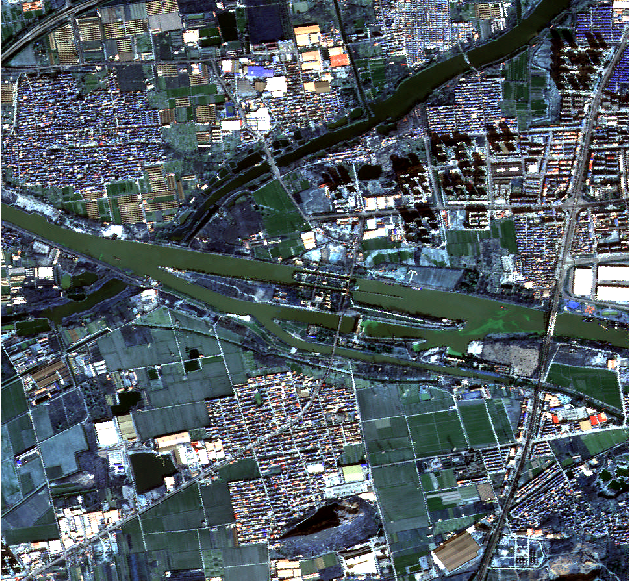

圖2-a 3.4m分辨率多光譜影像         圖2-b 0.8m分辨率多光譜影像

從目視角度，地物的空間細節得到了顯著的增強，色調和飽和度也有明顯的增強。對影像進行定量評價，如表2所示。

表2影像定量評價表

2.2 水體提取方法

在提取方法上，主要包括圖象分類法、單波段閾值法、多波段譜間關系法及水體指數法等幾種方法。相較于其他算法，水體指數法由于操作簡單、方法成熟、準確率高等特點，被廣泛采用。目前較為常用的指數有NDWI、MNDWI、LSWI等。考慮到高空間分辨率對水體提取的重要性，應盡可能選取高分影像常規包含的四個波段（R、G、B、Nir），由于MNDWI、LSWI需要短波紅外波段，并不適用于生態水位的監測。因此，本文選取適用性較強的NDWI指數法進行水體提取。

對NDWI數據進行分割時，鑒于全市生態水位監測對海量長序列數據的需求，選擇分割方法應以簡單方便、精度高、避免人工干預、適用性強為主。

閾值法需要人工調整閾值，主觀性較強，水體提取精確度難以保證。非監督分類（ISODATA）通過計算數據空間中均勻分布的類均值，再用最小距離技術將剩下的像元進行迭代聚合，每次迭代再對均值重新計算，且根據新均值對像元再進行重新分類^[5]。其特點是人工干預少，自動化程度高，應用廣泛。對NDWI進行ISODATA分類，結果如下圖所示。

2.3 水位計算方法

通過水體提取，獲得高精度河道水面寬度后，要想進一步獲得水位數據，就需要得到水深與水面寬度的相關關系，即實測河道斷面圖。

3 結果與分析

為了驗證方法有效性，利用本方法對解臺閘區域近三年的7景不同時相的GF-2影像進行處理，得到對應的水位數據。并與實測水位進行精度驗證（數據來源為江蘇省水文水資源勘測局徐州分局整編成果）。

通過對比分析，提取水位與實測水位決定系數較高，且均方根誤差（RMSE）小于一個像元，滿足精度需求。生態水位評估是根據水位整編成果進行評估，而整編成果是對本年水位觀測、整理的成果與問題以及特殊水情的變化等情況進行分析，去除不合理、不正常的觀測數據，對原始數據進行優化形成的，與衛星成像時的瞬時水位有一定誤差是合理的。且GF-2影像分辨率仍然有限，對水位提取的精度仍有很大的制約性。

京杭大運河解臺閘上生態水位為30.1m，以7景GF-2影像為數據源提取出對應時相的水位數據，進而對近三年解臺閘上生態水位保障程度進行評價，結果表明，解臺閘上生態水位保障情況良好。

4 結語

針對城市河道生態水位監測的需求，傳統水位監測方法耗費大量人力無力，，需要布設站網較多，覆蓋面小。本文提出了一種基于GF-2影像生態水位監測方法，通過影像融合方法，提高影像分辨率至亞米級，通過波段運算得到NDWI影像，并基于非監督分類對水體進行提取，排除人工干預的影響。以提取出的河道水面寬度結合實測斷面數據，建立了水面寬度-水位的相關關系，進而得到衛星成像時的瞬時水位數據。實驗表明，該方法精度能夠滿足實際需要，是一種簡單快捷、成本較低的監測方法，適用于批量河道生態水位監測，對水行政主管部門開展生態水位監督檢查，實施河湖生態水位保障考核評估提供技術支持，有較強的應用前景。

本方法的不足之處主要包括：提取的精度仍有提高的空間，更高精度的水位基于更高分辨率的遙感影像，有必要采用如worldview系列衛星等影像數據，其空間分辨率可達0.3m。長時間序列的水位監測，需要海量的多源多時相影像數據支撐，僅個別衛星的過境頻率不能滿足監測需要。

參考文獻

[1]水利部.水利部關于做好河湖生態流量確定和保障工作的指導意見[J].中國水利,2020,15:1-2.

[2]嚴恩萍.中高分辨率遙感影像闊葉林信息提取研究[D],長沙:中南林業科技大學,2011.

[3]江威,何國金,倪愿,鄭守住,馬瑞琪.高分二號衛星影像融合方法與效果評價[J],科學技術與工程.2017,17(15):102-125.

[4]戴麗君,劉闖.A1os融合影像中水體信息提取方法研究[J].水資源與水工程學報,2011,22(3):106-109.

[5]陳丹.基于HJ-1A星HSI高光譜數據的植被分類研究[D].南京:南京農業大學,2012.

作者簡介：任中杰（1994-），男，安徽宿州人，碩士學位，江蘇省水文水資源勘測局徐州分局工程師，主要研究方向：水文水資源。聯系電話：19852090926，郵箱：614279868@qq.com
