任中杰

(1. 江蘇省水文水資源勘測局徐州分局，江蘇徐州 221000）

摘  要：水深遙感反演是相較于傳統人工監測方式，具有多時相覆蓋廣及成本低等優點，但高空間分辨率影像難以獲取。本文基于LANDSAT-9多光譜及全色影像，以云龍湖東湖為研究區域進行水深反演研究。為選取能夠有效提高影像空間分辨率且能保持水深波段相關性的融合方法，對多種影像融合方法進行了對比分析；對最佳水深反演波段及反演因子進行了探索，進而構建了多種反演模型，并利用實測水深數據進行了精度評價。結果表明，SFIM融合算法對水深相關性保持性最好，最佳水深反演波段為B5波段，最佳反演因子為B5+B6，相關系數均較高，指數、傅里葉、高斯、多項式等多種水深反演模型中最優反演模型為基于最小絕對殘差擬合的二次多項式模型，精度評價決定系數為為0.7149，均方根誤差為0.094m，研究結果能夠?yàn)樵讫埡畮?kù)水量調度及生態水位保障提供重要參考。

關鍵詞：Landsat、水深遙感、SFIM、云龍湖、LAR

水深以及水下地形測量是水文研究及生產活動中的重要領域之一，傳統測量方法主要以人工方式進行長序列大范圍觀測，耗費大量人力物力，成本較高。面對大范圍水域，作業時間跨度較高，河道湖泊的水量調度及水位實時變化均會影響水深數據的真實性及精度，不能反映水域真實情況。受限于自然條件，部分區域船舶難以進入，也形成了監測空白地帶。

隨著遙感技術的快速發展，遙感影像由于其成本低、覆蓋面積廣、且具有較高的空間分辨率時間分辨率，逐漸被廣泛應用于資源調查、環境監測、災害預警、區域時空演變等領域^[1]。其中多光譜影像是通過多光譜電磁波，獲取目標地物豐富的光譜信息，因此被廣泛應用于水深反演領域。遙感反演水深是指利用遙感數據，依據可測參數值去反推水深值的水深量測方法^[2]。主要可以分為三類：理論解析法、半理論半經驗法和統計相關法。較為常用的是統計相關法，需要大量實測數據支撐，但不需要分析和研究水體內部的光學參數，只考慮數據之間的相關映射關系^[3]。

李經緯通過對比不同大氣校正方法對水深因子相關性的影響，判斷研究區域適宜的大氣校正模型^[4]；趙順利基于OLI影像，利用最佳水深因子OLI-4波段建立了水深模型，對錯戳龍錯鹽湖進行水深反演^[5]；吳忠強等利用G-S變換對landsat-8影像的多光譜波段及全色波段進行融合，提高了空間分辨率，基于融合后的影像進行水深反演^[6]。影響水深反演精度的因素主要以水體懸浮物質、水體底質、水深反演因子為主。而水深反演因子的空間尺度取決于遙感影像的空間分辨率。影像融合能夠有效提高影像的空間分辨率，但目前尚未有針對影像融合方法與水深因子相關性的研究，同時基于最新的lANDSAT-9影像進行水深反演研究，尚未在云龍湖地區開展過。本文基于LANDSAT-9影像，通過影像融合提高了空間分辨率，進行水深反演模型構建，確定了該區域最佳的水深反演模型。

1 研究區概況及數據處理

1.1 研究區概況

云龍湖位于江蘇省徐州市泉山區，是著名的國家5A級景區。其東靠云龍山，西依韓山、天齊山。南偎泉山、珠山。三面環山，一面臨城。云龍湖以湖中路為界，東湖周長約8.1km，西湖長約7km，全湖周長約12 km，水面面積約6 km^2[7]。

云龍湖水庫是奎河源頭，集水面積60 km²，總庫容3323萬m³，是一座以城市防洪為主，兼有灌溉、養殖、景觀、旅游開發等綜合利用的中型水庫。對云龍湖水庫進行水深反演研究具有重要的現實意義。

本文以云龍湖東湖水上世界以南水面區域作為研究區域（拐點坐標分別為1號點117.1549°、34.2412°，2號點117.1666°、34.2394°，3號點117.1582°、34.2298°，4號點117.1497°、34.2324°，5號點117.1502°、34.2349°，6號點117.1479°、34.2384°），面積約1.3km²，見圖1。

圖1 研究區域示意圖

1.2 影像數據來源

Landsat 9 是美國陸地衛星計劃（Landsat）的第九顆衛星，2021年9月發射，每隔16天對地球進行一次成像，與Landsat8存在8天的偏移。相較于Landsat8的12位量化及可識別4096種色調，Landsat 9具有更高的輻射分辨率（14位量化），可以識別 16,384種色調，同時具有更優的信噪比。Landsat 9 共有11個波段，波段簡介見表1。

為避免水位變化的影響，本文選取了與實測作業時間基本一致的LANDSAT-9影像數據，產品號為LC09_L1TP_121036_20221107_20221129_02_T1。數據來源于空天院遙感數據服務系統（http://eds.ceode.ac.cn/nuds/test）。研究區域影像清晰，無云。對影像進行預處理，主要包括幾何校正、影像裁切。

1.3 實測數據獲取及處理

本文根據研究區域形狀，大致東西方向布設測量航線56條，各航線間隔25 m。將布設的航線導入到測深儀導航軟件中。將高頻測深儀中海達 HD-27T、華測GPS X90固定在船邊沿，保持測桿垂直水面。將記錄間距設置為10 m，按照導航軟件的指示駕駛船只按航線方向行進，軟件自動記錄所在位置的位置和水深。水位數據來源于云龍湖水文閣水位站現有水尺觀測每日水位數據。采集數據期間，云龍湖水位穩定在32.65 m，風力為東南風2級。

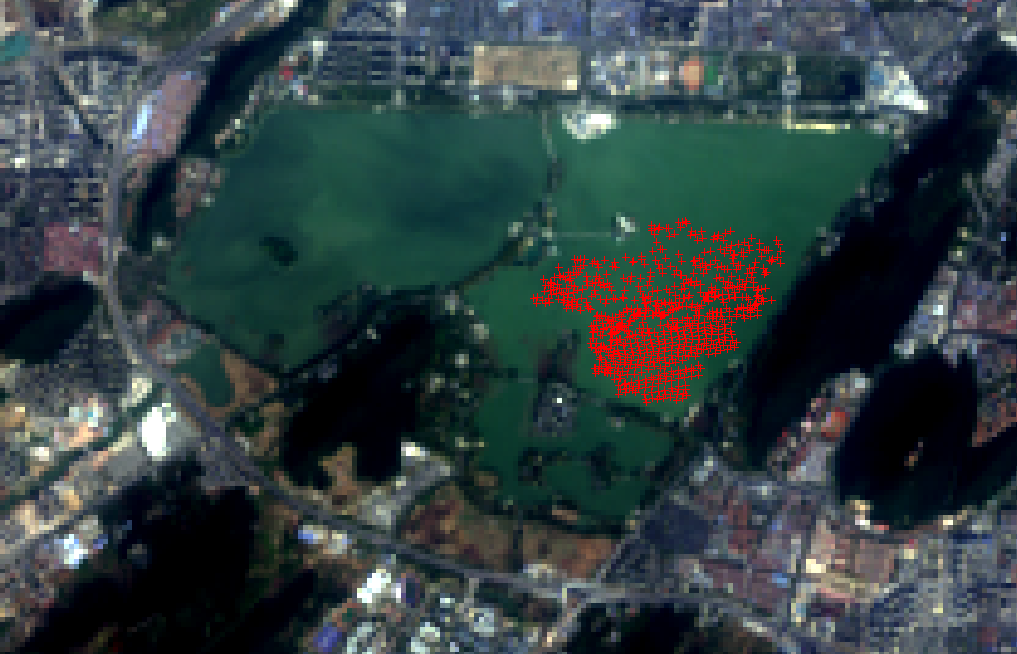

對測得的水深數據進行檢查，剔除異常值。由于Landsat-9多光譜影像分辨率為30 m，岸邊區域存在混合像元，影響水深精度，因此對岸邊實測點進行剔除。從8392個點位中挑選出765個點位作為訓練樣本數據，另挑出661個點位作為檢驗樣本數據，挑選原則為：點位均勻分布，具有足夠代表性，訓練樣本和檢驗樣本無重疊點位。實測點位分布圖見圖2。

圖2 實測點位分布圖

2 水深反演模型建立

2.1. 水深因子確定

2.1.1 單波段相關性

選取landsat-9影像中多光譜數據B1,B2,B3,B4.B5,B6,B7共7個波段，將像元灰度值提取至點位與訓練樣本水深進行相關性分析。由于影像空間分辨率為30 m，同一個像元對應多個實測點，像元中心值不能反映像元區域內部水下地形的差異性，因此采用雙線性?xún)?nèi)插法計算點位對應的灰度值，結果顯示相較于像元中心值水深相關性有一定提升。

從表2可以看出，相關系數絕對值較高的波段為b5、b6、b7。理論上，透水波段應為藍、綠波段，相關系數最高，但僅建立在水質較清且水底反射率較高的前提下。由于不同水體的泥沙含量、葉綠素含量各有不同，所以與水深相關系數較高的波段也會有所差異，這種現象被稱為“紅移”^[8]。

2.1.2影像融合

Landsat-9多光譜影像每個像元對應900m²的水域面積，將多光譜及全色影像進行融合，能夠獲得高空間分辨率的多光譜影像，能夠有效降低像元尺度，能夠更細致的反映水下地形變化。本文選用多種融合方法，對融合影像進行相關性分析。選擇水深相關系數最高的融合方法。

常用的融合方法有：Brovey、Gram-Schmidt、HSV、NNDiffuse、Pansharp、PCA、SFIM融合算法等^[9]。其中Brovey、HSV、SFIM對波段數存在限制，故僅選擇相關系數較高的b5、b6、b7波段參與融合。對融合結果進行相關性分析，結果如表3所示。

從表3可知，與水深值相關系數最高的為SFIM融合方法，相較于原始影像，相關性保持較好，各波段沒有明顯降低，雖然有一定的光譜信息損失，但有效提高了影像空間分辨率。其次是NNDiffuse融合方法，僅B5波段相關性保持較好，其他融合方法均明顯降低了水深相關性。故本文采用SFIM融合方法對B5、B6、B7、以及全色波段B8進行融合。

2.1.3水深因子確定

研究表明，單波段模型水深反演精度遠不如多波段模型^[10]，且對數因子做比值可以進一步提高數據相關性。因此本文嘗試對數因子、對數比值因子、比值因子等多種組合進行相關性分析，尋求最佳水深因子。分析結果如表3所示，僅列出相關系數較高的四項。如表4所示。

由表3可知，相關系數較高的四個水深因子均包含B5波段，其中B5+B6相關系數最高，相較于B5波段有一定的提升。

2.2 水深反演模型構建

基于最佳水深因子B5+B6進行回歸性分析，分為指數回歸、傅里葉回歸、高斯回歸、多項式回歸（1次、2次）。

導致波譜紅移，影響反演精度，另一方面是由于影像空間分辨率仍然很低，通過影像融合將像元對應水域面積900 m²降低至225 m²，但仍然偏高，不能真實反映水下地形變化起伏情況，實測水深數據平均250 m²采集一個點位，但很難保證點位處于像元中心值，因此出現較多異常值。常規多項式擬合一般采用最小二乘法（LSM），使殘差平方和極小，計算簡便，然而穩健性（抗粗差性）較差，為了避免異常值對反演模型的影響，采用最小絕對殘差（LAR）對數據進行擬合，最優擬合結果如下。

RMSR僅為0.0253 m，且決定系數顯著提升。反演模型公式為：

f(x) = p1*x^2 + p2*x + p3

其中p1 =-1.564e-06，p2 =0.03792，p3 = -227.1。

3 水深反演結果及精度檢驗

3.1云龍湖水深反演

通過水深反演模型進行波段運算得到水深反演灰度圖。

3.2 精度評價

利用未參與水深反演模型計算的661個實測水深點作為驗證組，對反演模型進行精度評價。反演組（FYZ）和實測組（SCZ）回歸如圖所示。

從圖5及表7可以看出，基于最優水深因子B5+B6的水深反演模型反演組與實測組具有一定相關性，且RMSE小于0.1 m，得益于湖底地形起伏波動不大，降低了反演誤差。從定性角度看，雖然總體精度不高，但能夠在一定程度上反映真實水下地形，湖南路一側及荷風島區域水深較淺，東湖中部區域水深較深，符合實際情況。

4 結論

本文基于Landsat-9影像的多光譜及全色波段，通過結合實測水深數據的對比實驗，確定了適用于云龍區東湖南部區域水深反演的最佳影像融合方法為SFIM融合算法，能夠在有效降低水深反演像元尺度的情況下，很好的保持影像光譜信息。確定了Landsat-9影像水深相關性最高的波段為B5，最佳水深因子為B5+B6，并建立了多種水深反演模型，效果最好的反演模型為基于最小絕對殘差（LAR）的二次多項式模型。通過實測水深數據進行了精度評價，結果表明反演結果能夠一定程度應用于實際，且影像獲取難度低，計算簡單，彌補了人工觀測的不足。但從評價結果看反演精度有限，空間分辨率較低，同時反演模型受湖泊水質因素及水位變化影響較大，最佳水深因子及反演模型可能隨時變化，適用性較差，后續研究中有必要針對反演模型適用性開展進一步研究。

參考文獻

1. 吳峰云.基于GF-1和MODIS數據融合的鄱陽湖區域水稻空間分布提取[D].武漢:華中農業大學,2017.

2. 張磊,牟獻友,冀鴻蘭,等.基于多波段遙感數據的庫區水深反演研究[J].水利學報,2018,49(5):639-647.

3.  邵帥,基于高分衛星數據的淺海水深反演技術研究[D]哈爾濱:哈爾濱工程大學,2019.

4. 李經緯,楊紅,王春峰.基于Landsat 8衛星的江蘇北部近岸海域水深遙感反演研究[J].海洋湖沼通報,2022,44(6):23-31.

5. 趙順利,王建萍,王云飛.基于 OLI 遙感影像的錯戳龍錯鹽湖水深反演研究[J].鹽湖研究,2016,24(1):8-14.

6. 吳忠強,毛志華,王正.基于多源影像融合去云的水深遙感反演研究—以哨兵－2A和資源三號為例[J].測繪與空間地理信息,2019.42(11):12-16.

7. 潘凌瀟,小南湖磷的形態分布特征及沉積物生物可利用磷的預測研究[D].徐州:中國礦業大學,2014.

8. 劉善偉.淺海水深遙感反演與海岸線判繪方法及其系統集成研究[D].北京:中國科學院研究生院,2011.

9. 陳敏強.深度卷積神經網絡超分重建技術驅動的衛星遙感影像融合研究[D].南昌:東華理工大學,2019.

10. 張艷紅,李麗麗,郭花利,等.基于多光譜遙感的扎龍濕地湖泡水深反演研究[J].濕地科學,2016,14(4):477-483.

11. 張曉斌,周俊杰,陳熙等, 2013～2018年?yáng)|洞庭湖水域面積變化遙感監測與分析[J].人民長江,2022, 53 (S1): 21-24.

12. 王喆,連炎清,李曉娜,等. 基于機器學習的浐灞河水質參數遙感反演研究 [J].人民長江,2022, 53 (9): 13-18.

13. 張宏建,周健,皇甫款, 基于OLI數據的信陽市境內淮河流域水質遙感反演[J].人民長江,2021, 52 (12): 47-53.

14. 沈蔚,孟然,欒奎峰,等.4 種遙感水深反演機器學習模型的比較[J].海洋測繪,2022,42(5):68-71.

15. 紀茜,基于遙感影像的水深反演方法研究[D].上海:上海海洋大學,2021.

作者簡介：任中杰（1994-），男，安徽宿州人，碩士，工程師， 江蘇省水文水資源勘測局徐州分局，研究方向：水文水資源。
